启东市市级机关后勤服务中心通风设计全套CAD图纸

一、工程名称:

启东市级机关后勤服务中心

2.总建筑面积:14456平方米其中:地上建筑面积12865平方米地下建筑面积1591平方米

3.建筑层数:地上8层,地下1层。

4.建筑高度:36.300米.

二. 设计范围

燃气由业主委托当地其他单位负责设计。暖通专业负责建筑红线内空调通风、防排烟设计。

三、通风换气次数

厕 所 10次/小时

水泵房 4次/小时

变配电室 由设备发热量确定

电梯机房 10次/小时

厨房热加工间 40次/小时

厨房粗加工间 12次/小时

污水泵房 12次/小时

四.防排烟设计参数

4.1防烟

4.1.1自然防烟:防烟楼梯间前室可开启外窗面积不小于2.0m2,合用前室不小于3.0m2;

4.1.2机械防烟:防烟楼梯间采用自然排烟,合用前室不具备自然排烟条件时,设置正压送风系统,送风量为26000m3/h;

4.2排烟

4.2.1自然排烟:需要排烟的房间可开启外窗面积不小于该房间面积的2%;

4.2.2机械排烟:排烟量按每平方米60m3/h计算,负担两个或两个以上防烟分区时,系统排烟量按最大防烟分区面积每平方米120m3/h计算;

五、 冷、热源:

1冷热源选用两台额定制冷量为567kW的螺杆式风冷热泵机组和额定制冷量380匹变制冷剂流量空调机组(VRV)。其中风冷热泵机组服务于地下一层到四层的各类餐厅、包厢和宴会厅等。风冷热泵机组夏季提供7%%dC的冷冻水,回水温度为12℃,冬季提供的热水温度为45℃,回水温度为40℃.风冷热泵设置屋面。

2为五层办公、六~八层套间设置变制冷剂流量空调系统,空调室外机设置与屋面。

六. 空调通风及防排烟系统设计:

1空调系统设计:

1.1大厅、一层食堂、二层食堂、三层宴会厅等大空间区域采用全空气低速送风系统。新风从外墙百叶引入,与回风混合后,经组合式空调箱冷却(加热、加湿)后送入空调区域,采用上送上回的气流组织。

1.2三层包厢、四层包厢等采用风机盘管加新风空调系统。

1.3五层办公室、会议室、六层公共活动室、六~八层套间均采用VRV加新风空调系统。

1.4所有新风空调箱和组合式空调箱均设G4+F7初、中效过滤、湿膜加湿。

1.5消防控制中心和值班室等预留分体空调电源,建筑专业预留室外机位置。

1.6五层办公室、会议室、六层公共活动室、六~八层套间均采用VRV系统。根据负荷、使用时间划分VRV系统。

1.7VRV室外机设置在屋顶。五~八层每层设置新风机房,由外墙防雨百叶引入新风,新风经过滤、冷却(加热)处理后,送入各空调区域。

1.8VRV系统室内机根据房间的特点选用了嵌入式四面出风、两面出风等型式。室内机均带凝结水泵。

2空调水系统设计:

2.1空调水系统采用二管制异程式变流量水系统。

2.2为平衡阻力和调节温度,在空调箱回水管上设比例式动态平衡电动调节阀;在风机盘管回水管上设开关式电动二通阀和静态平衡阀;

2.3采用高位保温型膨胀水箱对水系统进行补水、膨胀,设置在电梯机房屋顶;

3.3通风系统设计

3.1连廊上的变电所设机械进、排风系统。换气次数按设备发热量计算,进、排风通过侧墙百叶从室外引入或排放至室外。

3.2地下层厨房设置机械进排风系统,其中65%由排气罩排除,35%由全面通风系统排除;全面排风经竖井由屋面的排风机排至大气;排气罩的排风经排风竖井至屋面,经静电式油烟净化器处理后排至大气。

3.3厕所、库房和水泵房等设置机械排风。五层会议室、咖啡间等设置机械排风。

3.4地下密闭厨房设置事故通风,与全面排风系统合用,通风换气次数为12次/h。根据燃气浓度报警信号切换至事故通风状态。若地下厨房内发生火灾,则将全面通风系统的分级切换至高速档,进行机械排烟。

六、图纸展示

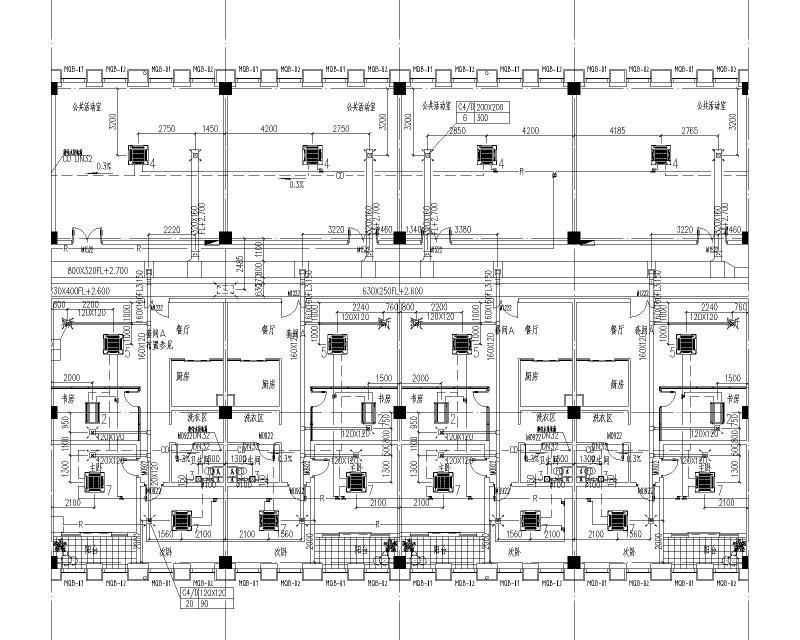

六-七层空调通风平面图

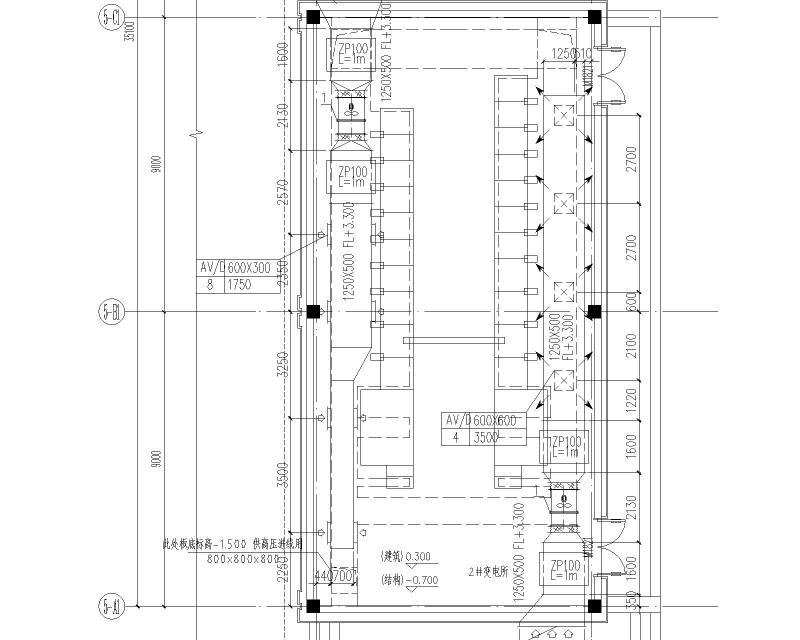

连廊一层通风平面图

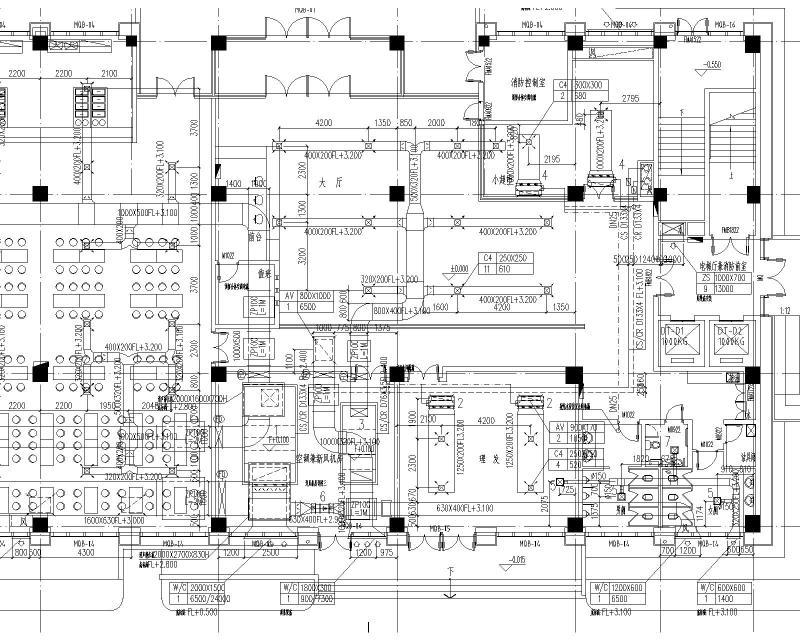

一层空调通风平面图

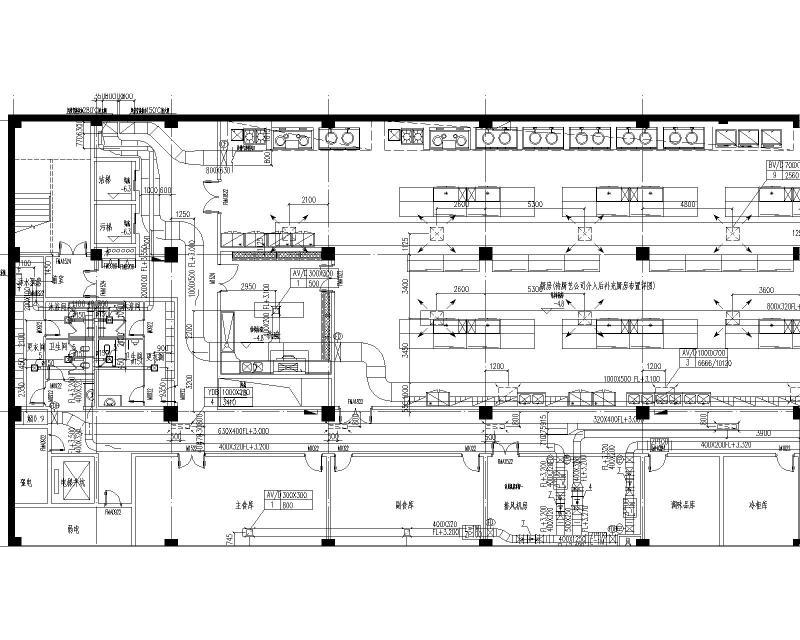

地下一层空调通风平面图

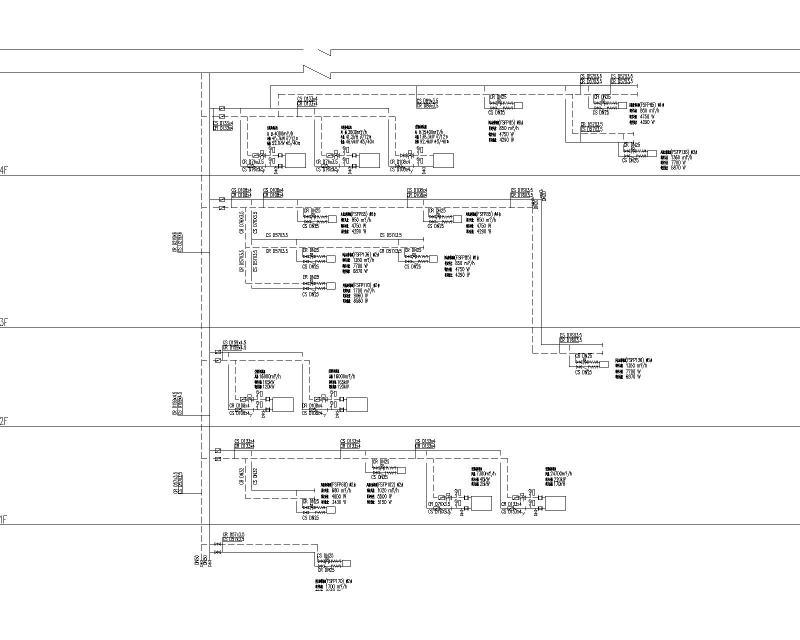

空调冷热水系统流程示意图

防排烟原理图
