地上5层框架结构监控中心结构施工CAD图纸
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑地上层数：5层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
风压：0.40kN/平方米
-
雪压：0.35kN/平方米
-
参考图纸：62张
-
设计年代：近代
简介：
本项目为江苏某普通的监控中心，地上5层，地下一层，结构类型为框架结构，基础采用预制钢筋混凝土方桩（实心）承台-防水板基础，7度设防。
该资料包含：
结构设计说明
、基础构造详图、桩位布置图、基础平面、基础承台配筋图、基础底板配筋图、墙体配筋图、板配筋图、梁配筋图、框架柱平法施工图、楼梯结构图、坡道结构图等共62张。

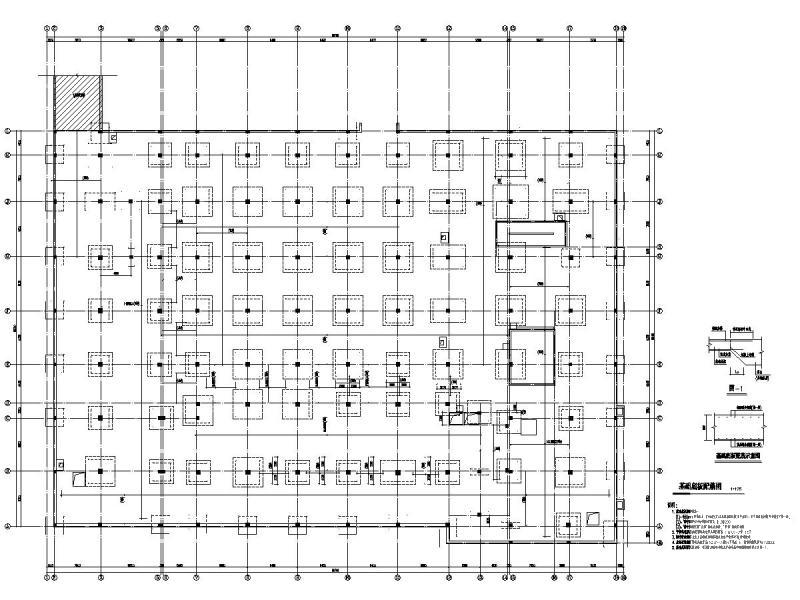

基础底板配筋图

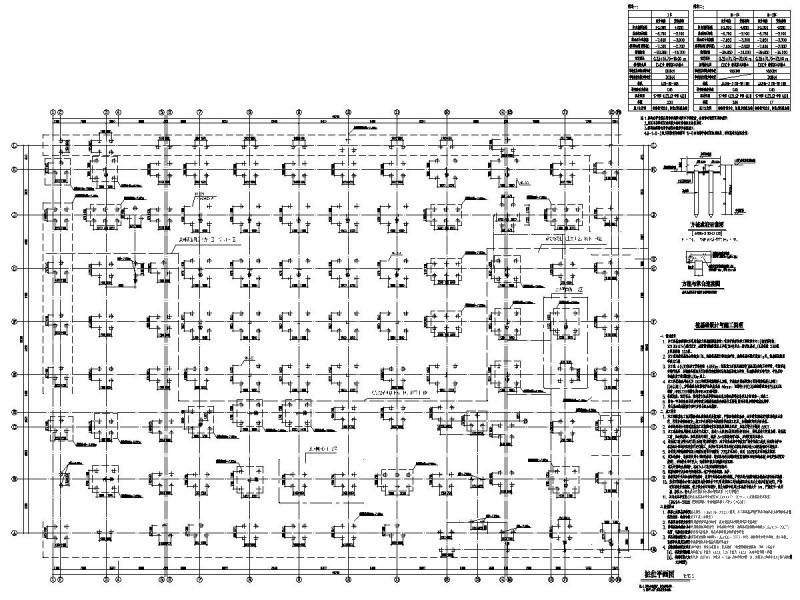

桩位平面图

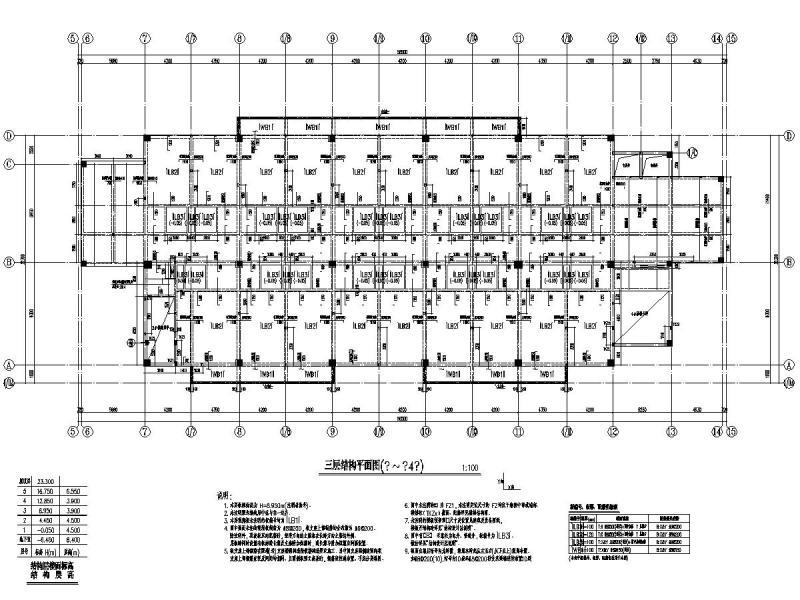

三层结构平面图

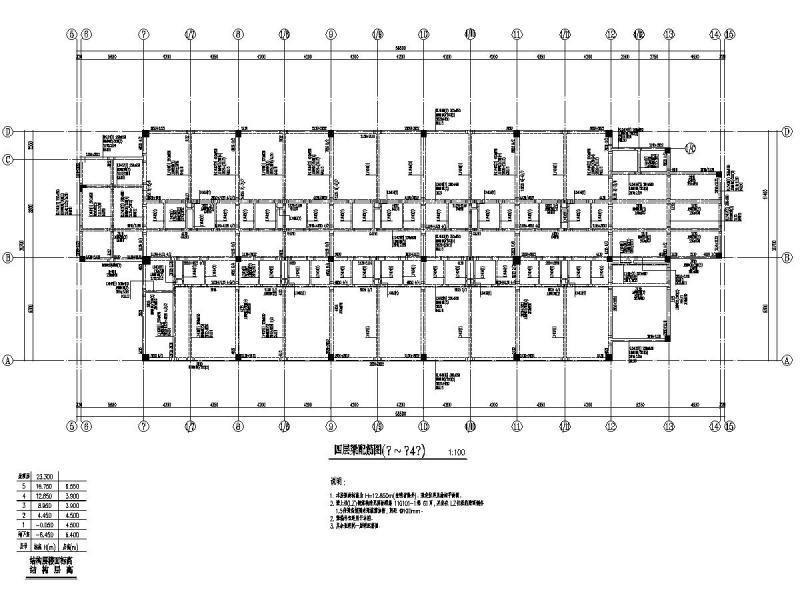

四层梁配筋图

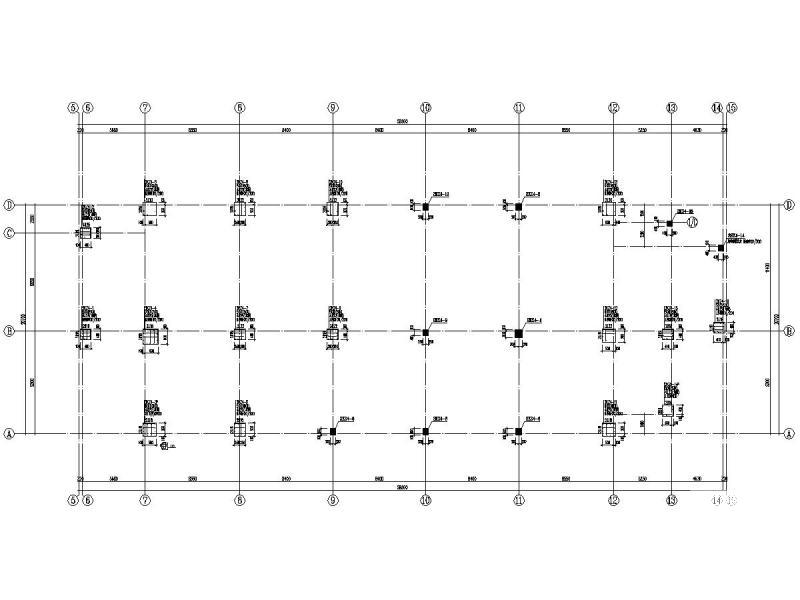

8.950～12.850框架柱平法施工图
楼梯结构图六
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
监控施工图纸 - 1 -
监控施工图纸 - 2 -
监控施工图纸 - 3 -
监控施工图纸 - 4 -
监控施工图纸 - 5 -
监控施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
