多层框架结构村委会及村民住房结施cad平面布置图

  • 建筑类别:住宅,办公
  • 建筑高度类型:单层建筑,多层建筑
  • 建筑地上层数:1、2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:30张
  • 设计年代:近代
该附件为: 多层框架结构村委会及村民住房结施 个格式为CAD,共30+图纸,。
一、资料目录:
  • 结构设计总说明,基础平面布置图,3.300标高结构布置图,6.600标高结构布置图,9.480~10.760(坡屋面)结构布置图,构造柱平面布置图,9.480~11.160(坡屋面)板平面配筋图 ,9.480~11.160(坡屋面)构造柱、过梁平面布置图,等共计30+张。
二、项目概要:
  1. 该项目为地上2层 建筑,房屋总高度为7.800 m。设计使用年限50年,建筑结构安全等级二级,地基基础设计等级丙级,抗震设防类别丙类,地震作用6度,抗震构造措施6度,建筑设计结构形式 框架结构。
  2. 勘察报告提供勘察钻孔未遇地下水,场地地下水主要为上层滞水和岩溶裂隙水,本场区地下水对混凝土无腐蚀性。基本风压Wo=0.3KN/平方米(n=50年),地面粗糙度B类。抗震设防烈度6度,设计地震分组第一组,设计基本地震加速度值0.05g,设计特征周期0.35s,水平地震影响系数最大值0.04,抗震构造措施6度。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

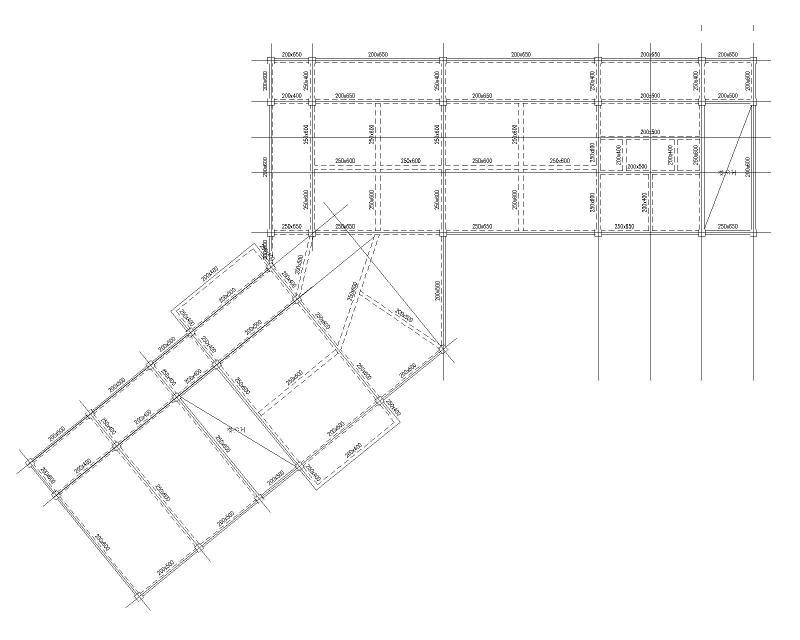

  • 二层梁结构布置图
    二层梁结构布置图
  • 居民住宅3.300板平面配筋图
    居民住宅3.300板平面配筋图

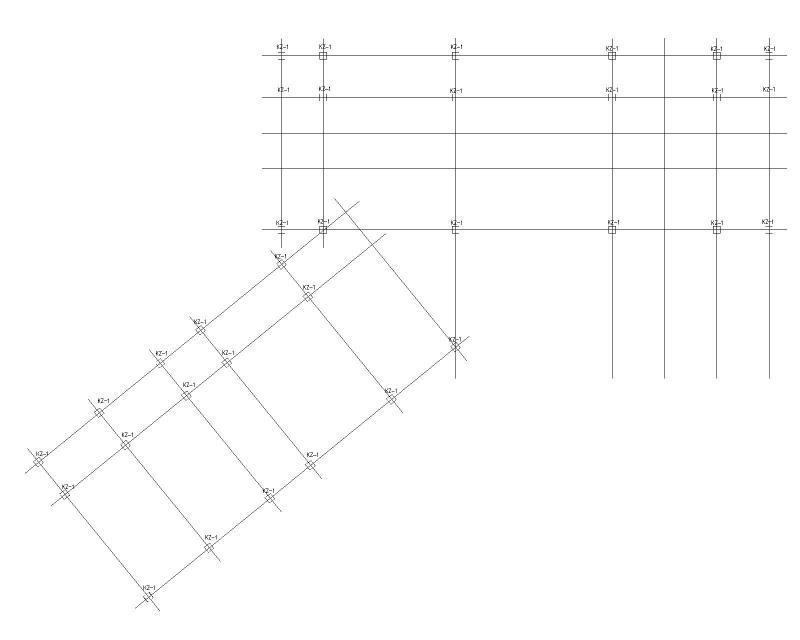

  • 一、二层柱平面图
    一、二层柱平面图

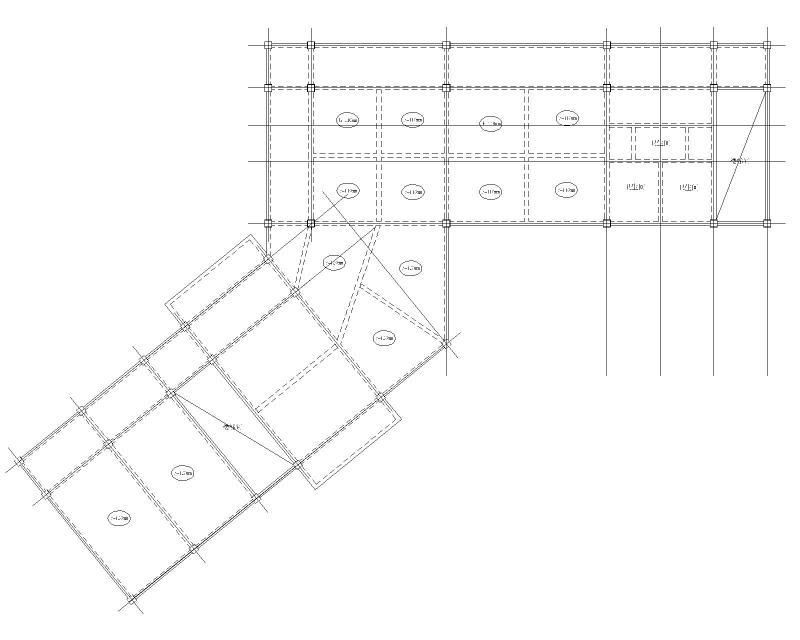

  • 一层板结构布置图
    一层板结构布置图

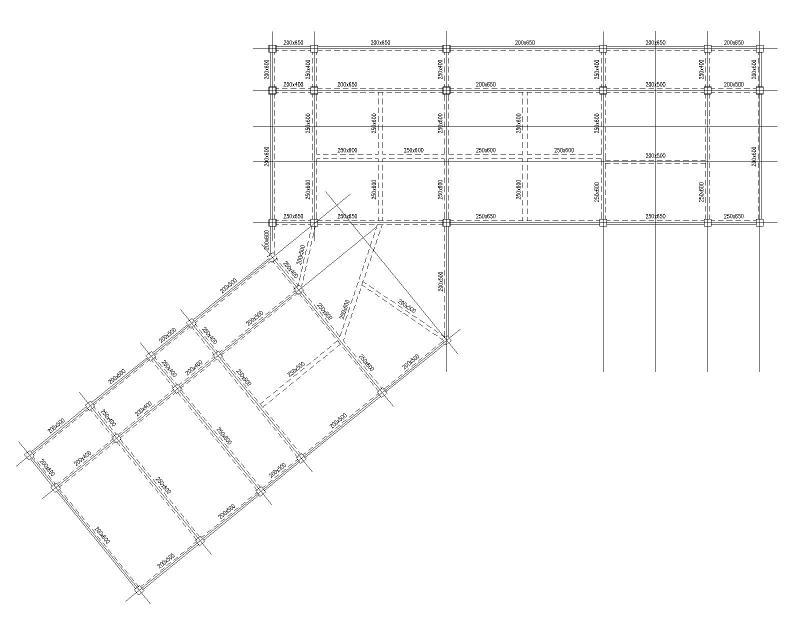

  • 一层梁结构布置图
    一层梁结构布置图
  • 住宅屋面板配筋图
    住宅屋面板配筋图
以上是部分截图,请下载附件后查看完整高清内容
