4层钢筋砼框架结构大学食堂结施cad平面布置图及大样图

  • 建筑类别:餐饮
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:20张
  • 设计年代:近代
该附件为: 四层钢筋砼 框架结构大学食堂结施 ,格式为CAD。
一、项目概要:
  1. 建筑为地上四层,结构高度为19.8m,建筑设计结构形式为框架结构,主要功能为食堂。设计基准期为50年,设计使用年限为50年。建筑结构安全等级为二级,结构重要性系数为1.0,地基基础设计等级为丙级,该项目抗震设防烈度6度,设计基本地震加速度值:0.05g,水平地震影响系数最大值:0.04,建筑场地类别:Ⅱ类,设计地震分组:第一组 ,设计特征周期:0.35s,该项目嵌固部位为 基顶。基本风压:0.3KN/平方米(高度超过60m时,其承载力设计按1.1倍采用);地面粗糙度类别为B类。
  2. 包含:结构设计总说明,基础平面布置图,地梁平面布置配筋图,墙柱平面布置图,顶板梁平法施工图,底板平面布置配筋图,二层、三层梁平法施工图,顶层板平法施工图,顶层梁平法施工图,1号楼梯大样图,等共计20张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 二层、三层板平法施工图
    二层、三层板平法施工图
  • 二层、三层梁平法施工图
    二层、三层梁平法施工图
  • 地梁平面布置配筋图
    地梁平面布置配筋图
  • 底板平面布置配筋图
    底板平面布置配筋图

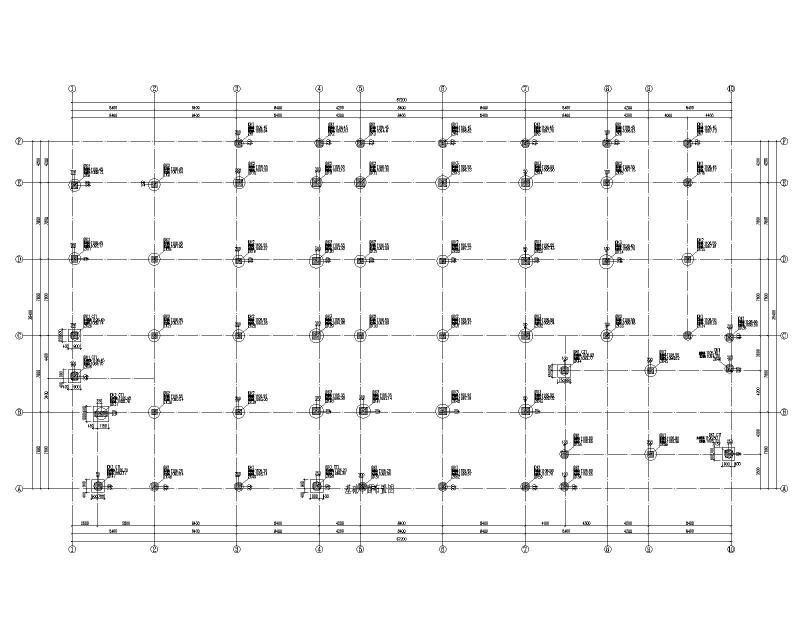

  • 基础平面布置图
    基础平面布置图
  • 楼梯大样图
    楼梯大样图
以上是部分截图,请下载附件后查看完整高清内容
