多层剪力墙结构大数据园区综合体结施cad布置图
该附件为：多层剪力墙结构大数据园区综合体 结构施工图 （2020+15p），格式为CAD版本。
一、项目概要：
建筑高度69.00m；地上主楼层数23层，地下二层层高:-1层4.95m、-2层3.9m，地上各层层高：3m，建筑结构选型为钢筋混凝土剪力墙结构。
二、资料目录：
结构设计总说明1~2，基顶~-0.700m标高墙柱布置图,基顶~-0.700m标高墙柱表,-0.700~11.900m标高墙柱布置图,1层梁平法施工图,2层梁板施工图,73.800m标高梁板施工图,1层板施工图等共计15张。
三、相关图片：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

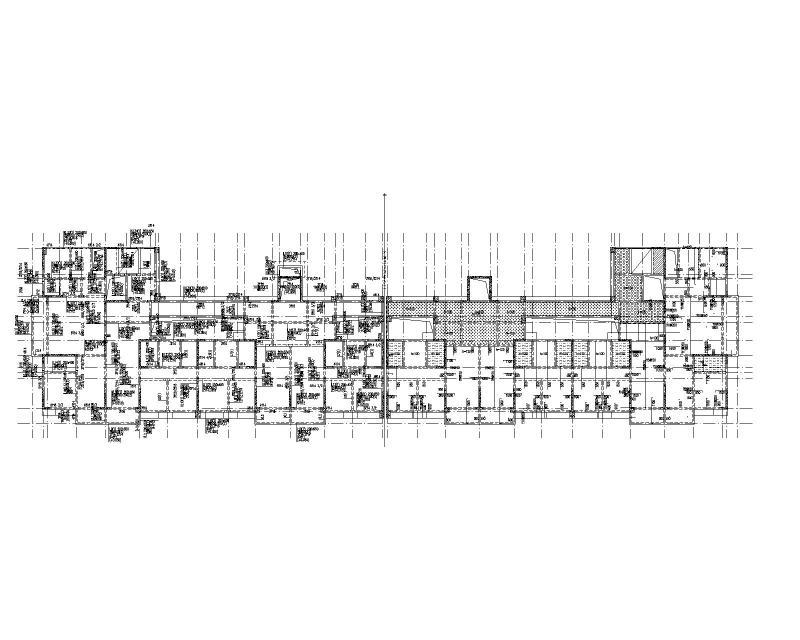

7#1层板施工图 -

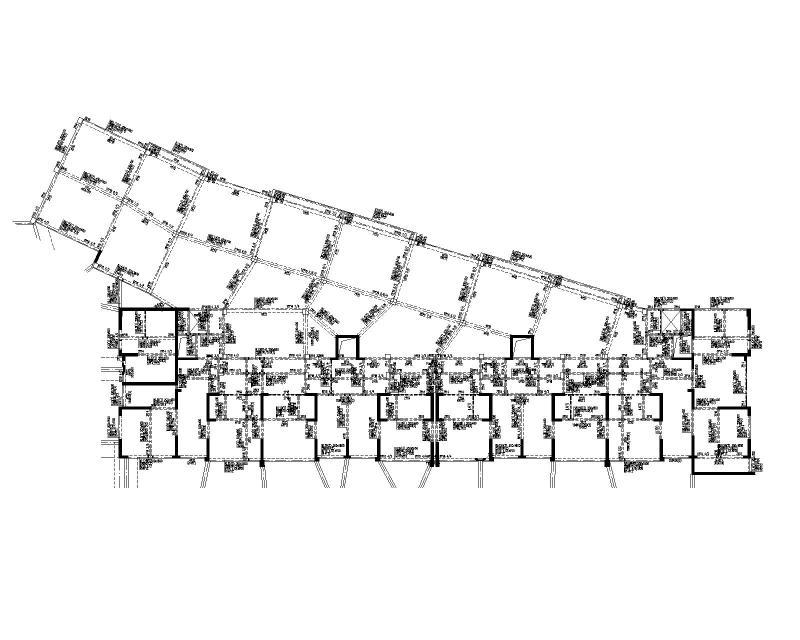

7#1层梁平法施工图 -

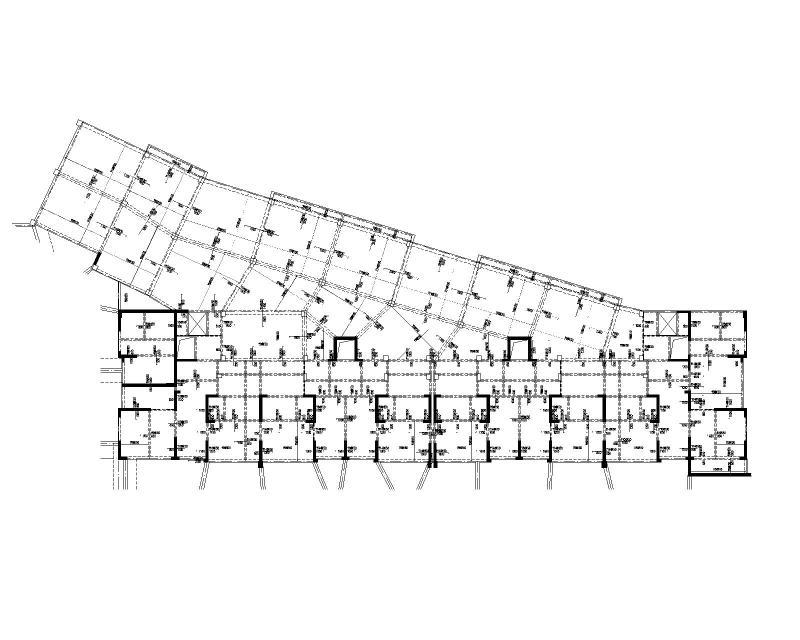

7#2层梁板施工图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-08-22
- 评论次数：0
- 浏览次数：0
- 文件大小：3.76 MB
- 收藏次数：0
-
文件名称：
附件-996595568567878557.dwg
