19148.87平米3层综合楼空调通风排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:19148.87平方米
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:重庆

附件详情

一、项目概要:
总建筑设计面积:19148.87m2,建筑高度17.70米。地上3层,地下一层,由游泳馆,附属用房,小商业,地下车库及设备用房组成....
二、冷热源:
采用一体化天然气直燃机组(空调型)作为空调系统冷热源,机组集天然气溴化锂直燃型冷温水机、循环水泵、冷却塔组于一体...
三、空调系统:
1.卧式组合式空调机组采用上送下回方式,送风口设于观众席上方,采用温控条形喷射风口和温控散流器联合送风方式。
2.小面积房间均采用低噪声卧式暗装风机盘管侧送风,上回风。
3.多功能厅设置全热回收式新风换气机组,大面积房间均采用低噪声超薄吊顶式空调器...
四、排烟系统:
1.百叶自然通风排烟,可开启的外窗百叶面积大于所在房间或走道的2%。
2.地下车库设置机械排烟系统PY1-4。
3.地下车库分为2个防火分区,利用突出顶棚不低于500的梁划分为4个防烟分区,每防烟分区面积小于2000m2...
五、通风系统:
1.所有公共卫生间均设置机械排风,排风换气次数取12-15次/h。
2.设于地下的水处理设备用房设置机械通风系统。
3.游泳池水处理用房设计送排风换气次数为10-15次/h...

图纸共16张。

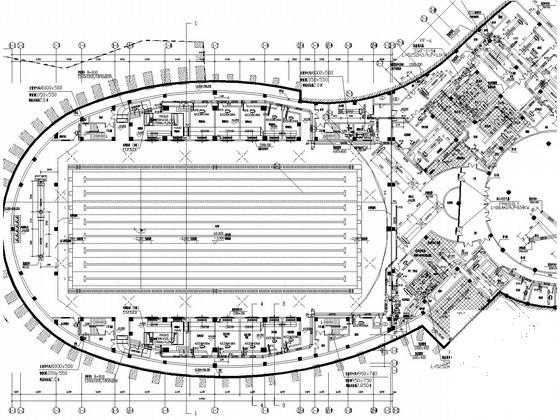

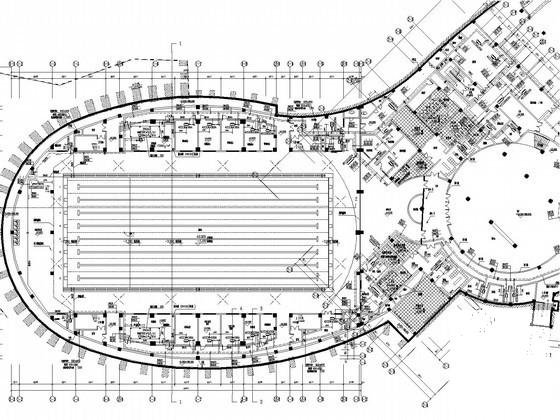

空调水系统平面图

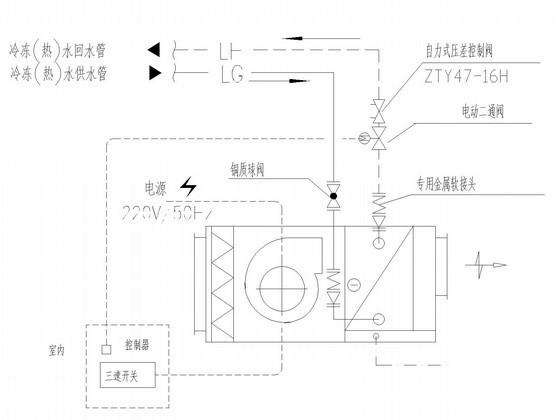

风机盘管自控原理图

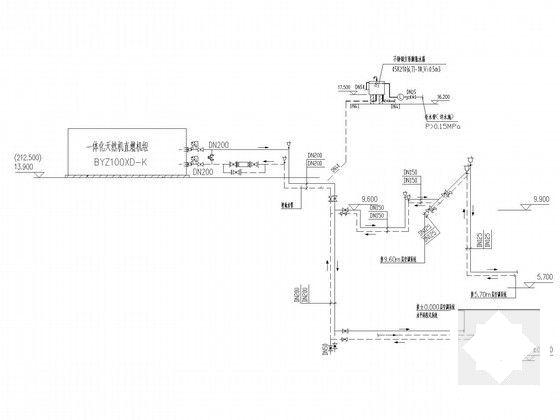

空调水系统流程图

正压送风系统图

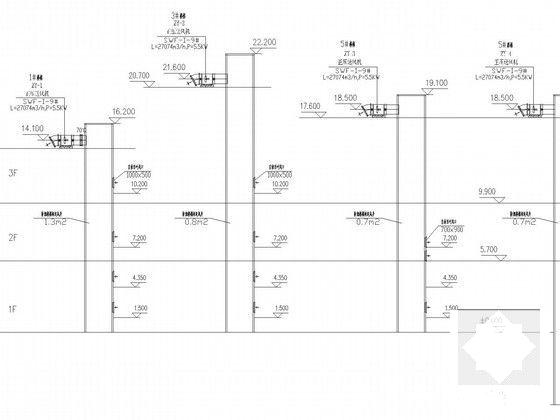

剖面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 综合楼空调设计图纸 - 1
    综合楼空调设计图纸 - 1
  • 综合楼空调设计图纸 - 2
    综合楼空调设计图纸 - 2
  • 综合楼空调设计图纸 - 3
    综合楼空调设计图纸 - 3
  • 综合楼空调设计图纸 - 4
    综合楼空调设计图纸 - 4
  • 综合楼空调设计图纸 - 5
    综合楼空调设计图纸 - 5
  • 综合楼空调设计图纸 - 6
    综合楼空调设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
