27层高层住宅楼施工CAD图纸（带一个风机房）
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：27层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架,剪力墙,框架剪力墙
- 基础形式 ：桩基础
- 地下室功能：其他
- 参考图纸：49张
- 设计年代：近代
附件详情
27层的框剪结构高层住宅。包括桩基，承台平面布置图，各层梁板柱墙体结构
平面布置图
！共49张。
屋面平面布置
一楼板配筋平面图
四楼平面布置
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

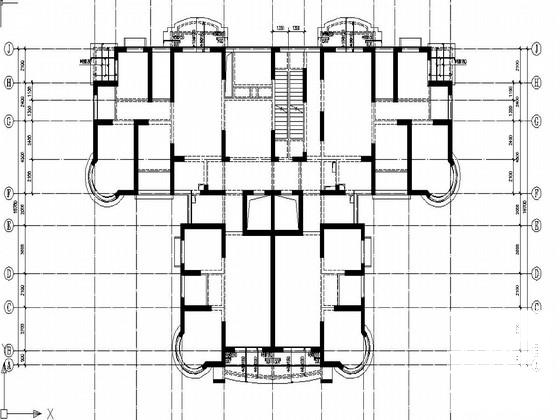

高层住宅楼层高 - 1 -

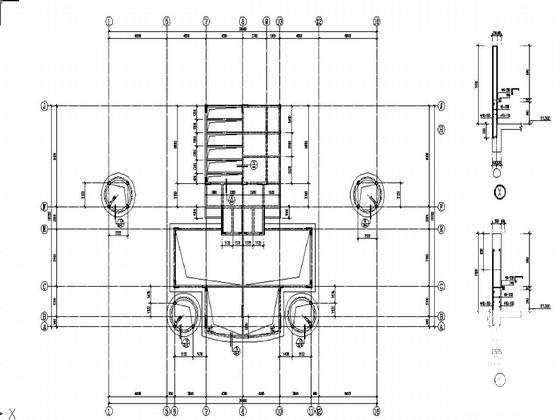

高层住宅楼层高 - 2 -

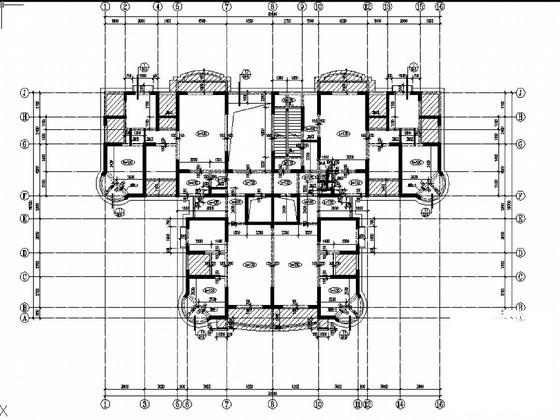

高层住宅楼层高 - 3 -

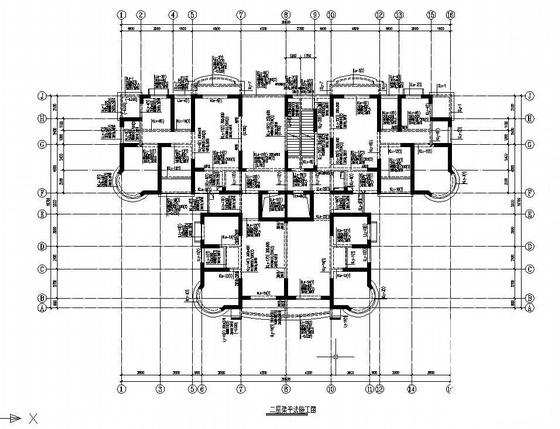

高层住宅楼层高 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：3.88 MB
- 收藏次数：0
-
文件名称：
附件-995876570957597877579.rar
