27层住宅楼电气施工CAD图纸(三种户型)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:27163.05平方米
  • 建筑地上层数:27层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 负荷等级:一级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:四川
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为27层住宅楼 电气施工图 (含三种户型)。

概况:
该项目为四川成都某住宅小区。
本子项是 01号楼,建筑高度93.85m,建筑面积27163.05。地上27层,地下三层,居住户数238户。属一类高层住宅建筑。本子项位于该地块西南侧,东面02号楼,北面为07号楼,西面为后期待开发地块。

设计范围:
10KV配电系统、10/0.4KV变配电系统、380/220V配电系统,照明系统,
建筑物防雷、接地系统及安全措施,火灾自动报警及消防联动控制系统,
电话系统,有线电视系统,计算机网络系统,闭路电视监视系统,楼宇对讲系统。

部分图纸摘录:

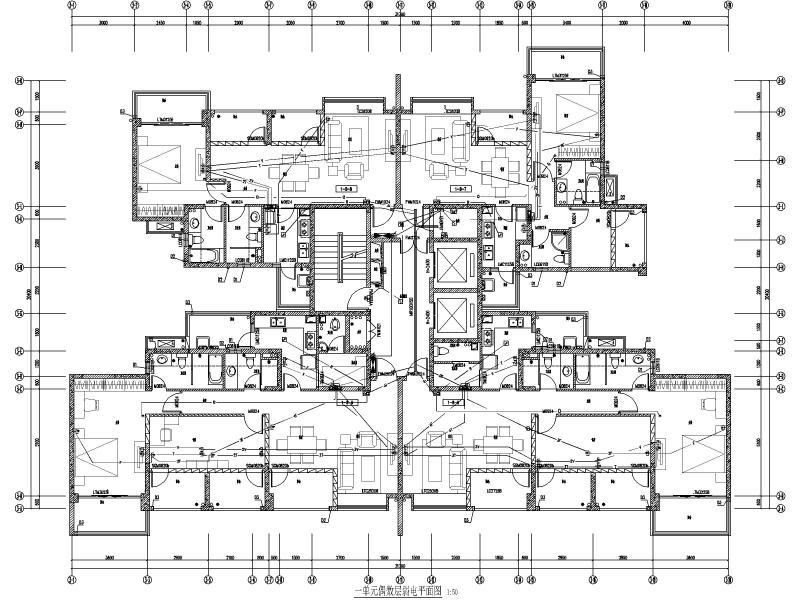

弱电平面图

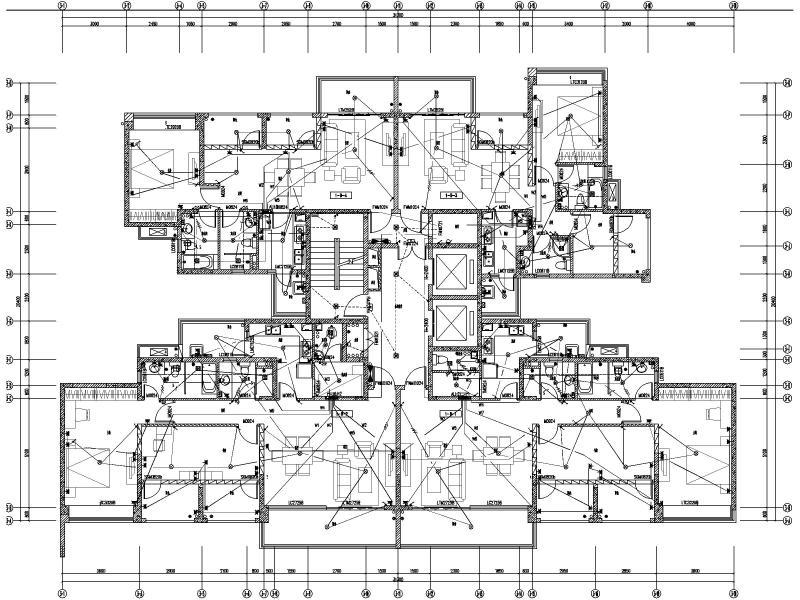

照明平面图

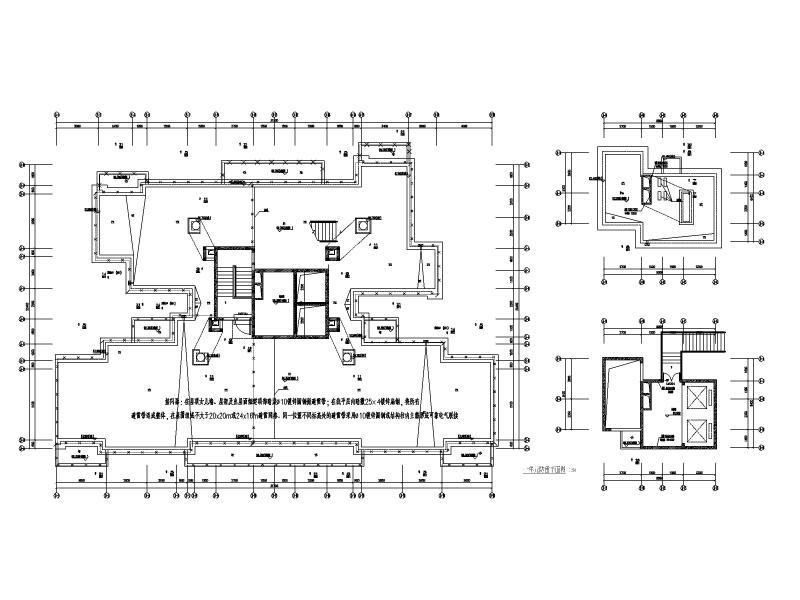

防雷平面图

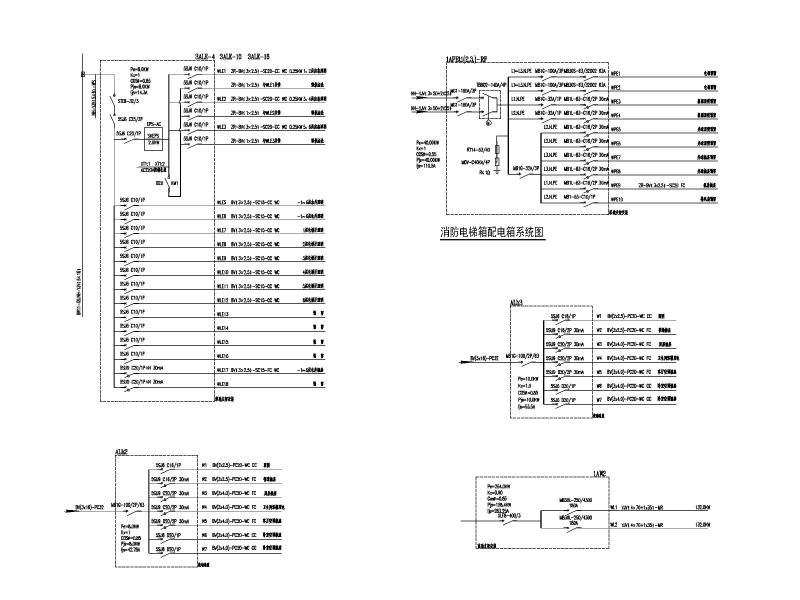

配电系统图

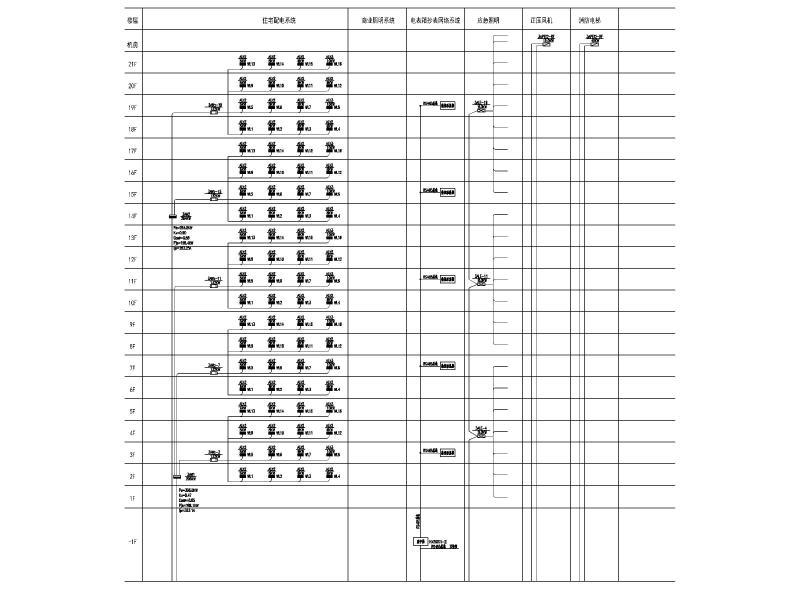

竖向系统图




消防系统图


弱电系统图


以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1
  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2
  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
  • 住宅电气施工图纸 - 7
    住宅电气施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
