26层住宅楼电气施工CAD图纸(户型大样)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:26层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:车库
  • 负荷等级:一级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:河南
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

该项目为河南郑州高层住宅楼 电气施工图

概况:
该项目为河南省郑州某科魅力之城6号地-01号楼。建筑主体高度74m,地下一层,地上26层,使用用途为住宅,属一类高层住宅建筑。

设计范围:
10/0.4kV配变电系统;0.38/0.22kV配电系统;
建筑物防雷、接地系统;公共区域照明系统;
有线电视系统;电话数据通信系统;多功能访客对讲系统;
消防报警系统;防火门监控系统;消防电源监控系统。

部分图纸摘录:

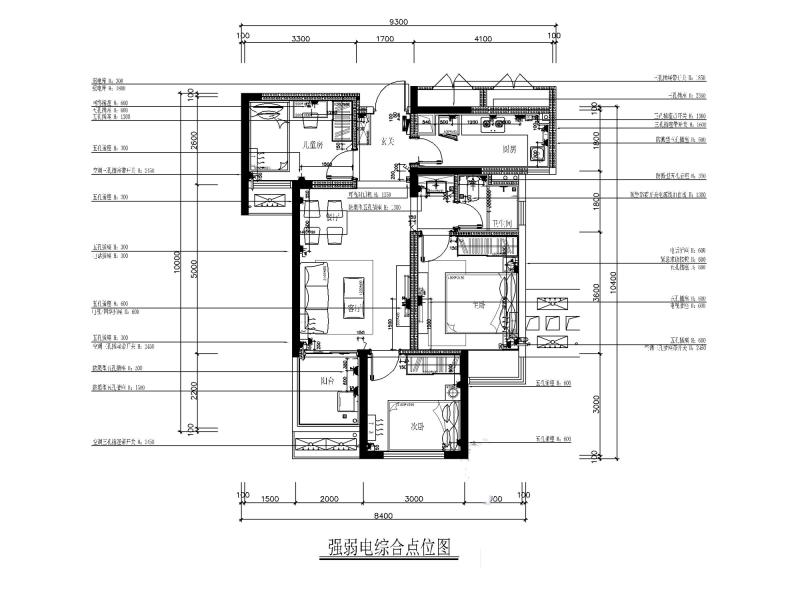

强弱电综合点位图

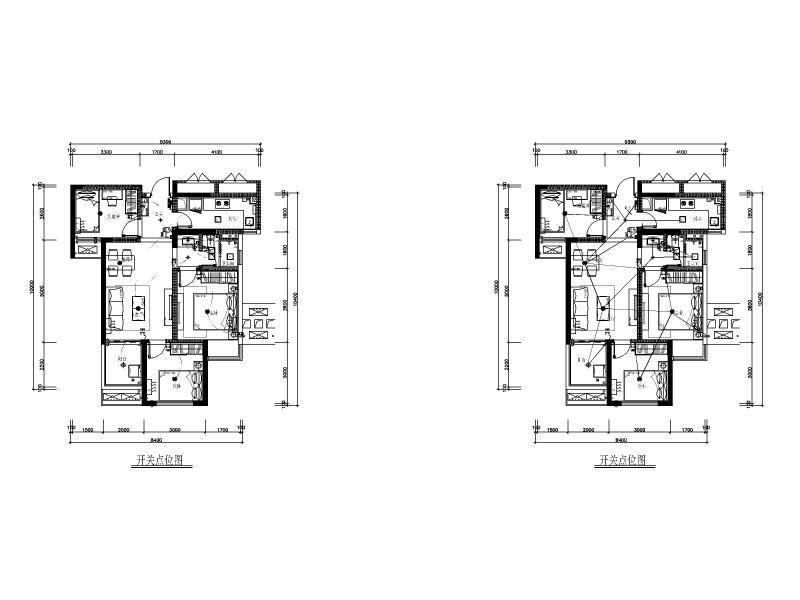

开关点位图

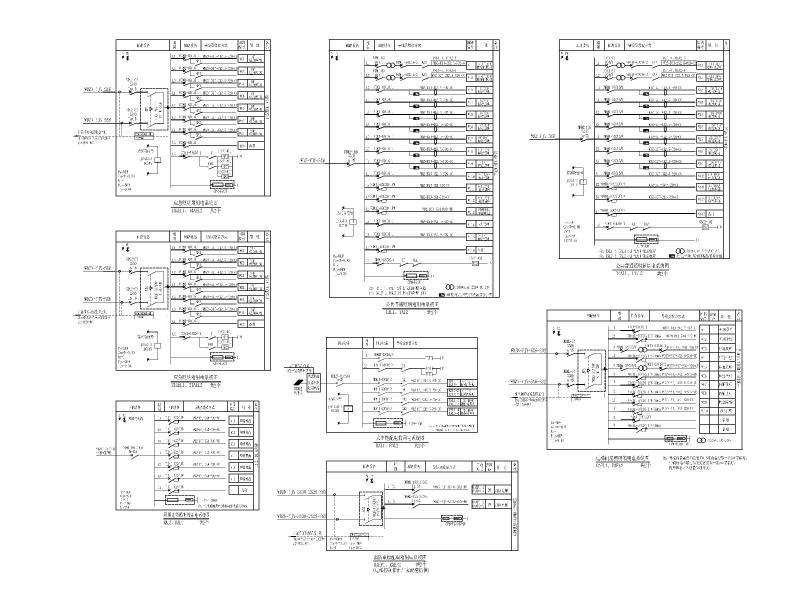

配电箱系统图

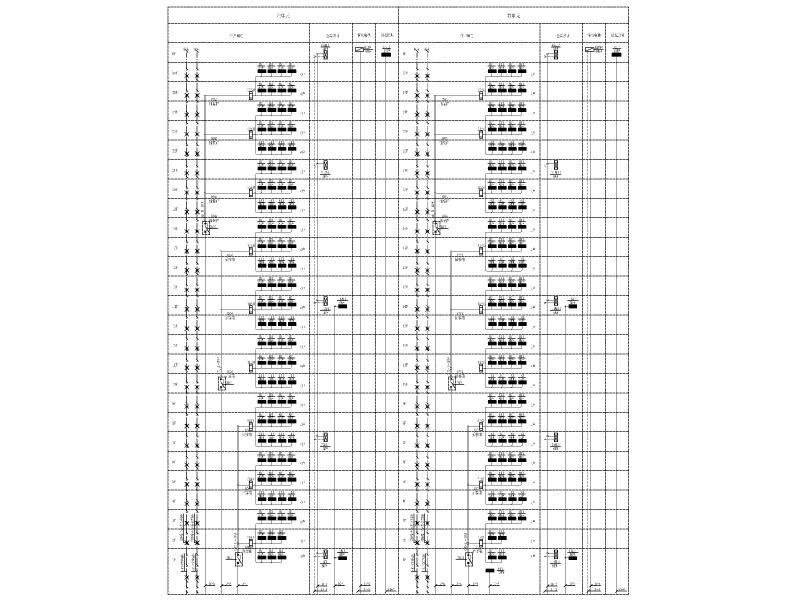

配电干线系统图

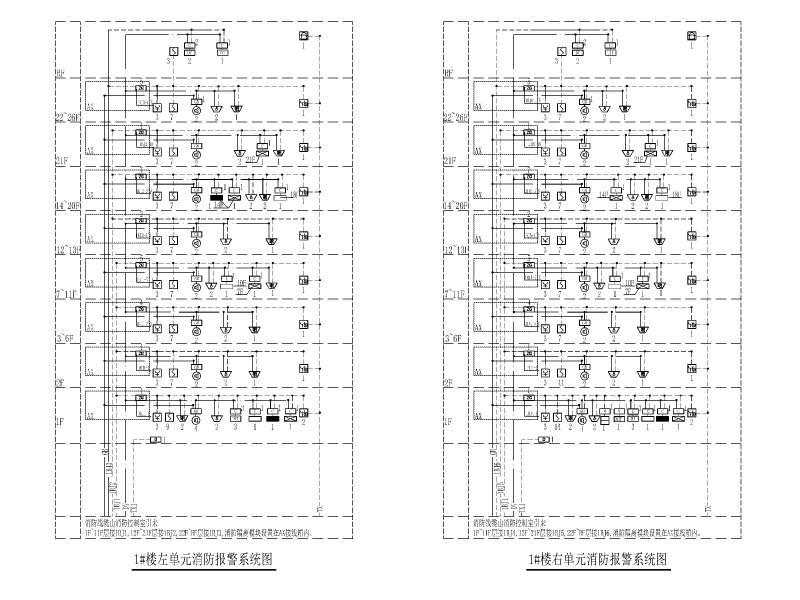

消防报警系统图
消防电源监控系统图




防火门监控系统图




有线电视系统图




可视对讲管线系统图




通信系统图


防火门接线大样图

以下是附件的其中一部分截图,共11张,您也可以 搜索 更多您想要的资源
  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1
  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2
  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
  • 住宅电气施工图纸 - 7
    住宅电气施工图纸 - 7
  • 住宅电气施工图纸 - 8
    住宅电气施工图纸 - 8
  • 住宅电气施工图纸 - 9
    住宅电气施工图纸 - 9
  • 住宅电气施工图纸 - 10
    住宅电气施工图纸 - 10
  • 住宅电气施工图纸 - 11
    住宅电气施工图纸 - 11
以上是部分截图,请下载附件后查看完整高清内容
