科地产住宅户型样板间电气CAD施工图纸(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：单层建筑
• 图纸设计深度：施工图
• 设计年代：近代
• 负荷等级：三级
• 项目地址：浙江
• 强电设计：供配电系统,电气照明,其它
• 弱电设计：通信系统,有线电视和卫星接收系统,其它

概况：

该项目为浙江省宁波市知名地产某科住宅A户型样板房。

1. 电气照明箱采用PZ30系列，安装距地1.6米(除现场特殊情况外)。
2. 由配电箱配出的所有线路，中性线与保护线严格分开，不得混接 。照明开关、插座均为86系列，暗装，除注明者外，均为250V，10A。除注明者外，插座均为单相两孔 三孔安全型插座。所有暗开关安装底距地1.3米，距门框0.2米。非特殊注明普通插座距地0.3M暗设，插座安装高度可以根据装修要求现场调整，立面位置平面图上不再标注，详见装饰立面图。有淋浴、浴缸的卫生间内开关，插座选用防潮防溅型面板。该区域的开关、插座、其他电器设备及管线应设在Ⅱ区以外。



设计范围：

该资料负责室内装修部分的照明、插座配电以及弱电设计。

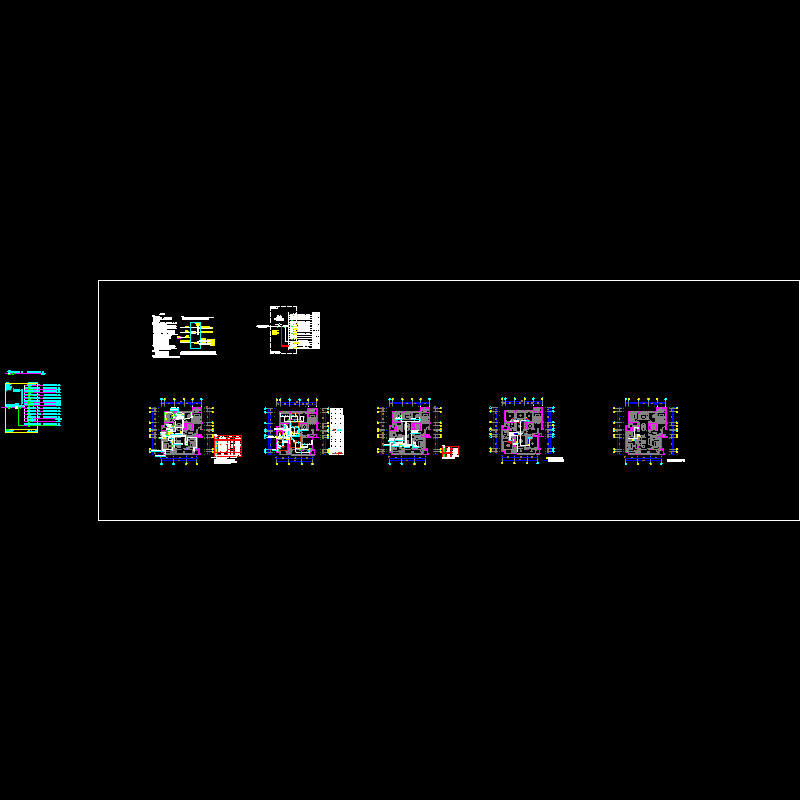

部分图纸摘录：

照明平面图

弱电平面图

空调动力平面图

插座平面图

配电箱系统图

ADD弱电智能家园多媒体布线箱

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-30 09:29:31上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
