一份大型别墅建筑工程三种户型电气设计CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：单层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
• 弱电设计： 火灾自动报警系统 ,视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,呼应信号及信息显示,其它

附件详情

• 1、电气设计说明
• 2、强电系统图
• 3、弱电系统图

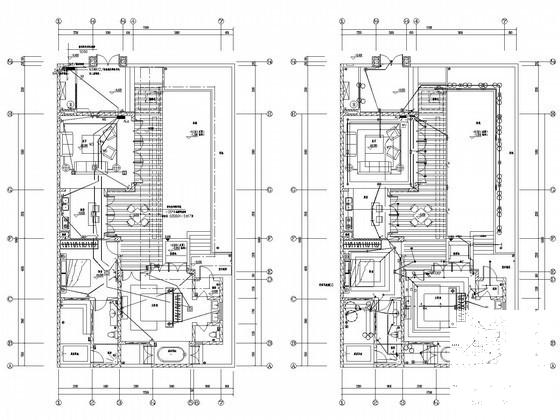

• 4、照明平面图
• 5、插座平面图
• 6、 弱电平面图
• 7、 防雷平面图
• 8、基础接地平面图

附件详情

该附件是大型别墅建筑工程三种户型电气施工图纸，总共22张。
1、该项目为别墅建筑工程中A户型别墅，最高建筑高度为4.5米。属单层建筑，耐火等级为三级。
2、该项目为别墅建筑工程中C户型别墅最高建筑高度为4.5米。属单层建筑，耐火等级为三级。
3、该项目为别墅建筑工程中D户型别墅，最高建筑高度为4.5米。属单层建筑，耐火等级为三级。
设计范围：1。电力、照明配电系统，2。防雷、接地及等电位联结系统，3。有线电视系统，4。保安闭路监控系统，5。电话系统，6。信息宽频网络系统，7。可视对讲系统，8。三表远程自动计量系统，9。家居综合布线系统等。

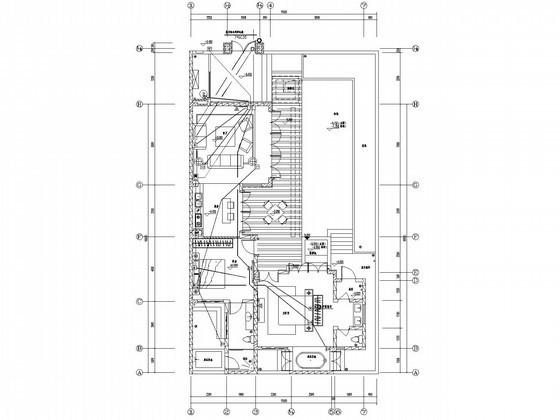

A户型弱电平面图

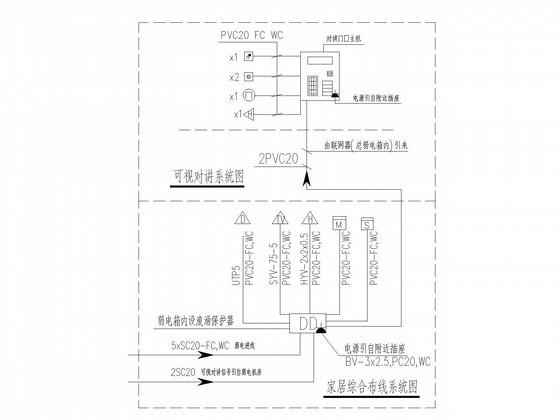

家居综合布线系统图

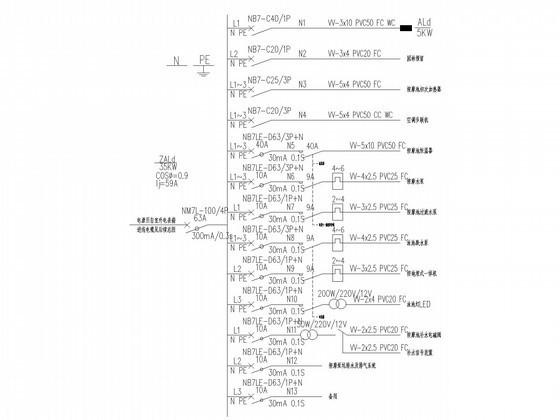

配电系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-17 13:53:49上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在别墅建筑专区发帖交流相关知识。
