27层高层商住全套楼电气工程设计CAD图纸

一 土建概述

13#楼为高层商住楼，共 2个单元，为二十七层，其中一层为架空层,二层及以上为住宅。主体结构为钢筋混凝 土剪力墙结构,楼板为现浇混凝土楼板。该项目属于一类普通高层住宅建筑。

二 设计范围

1．该项目设计包括红线内的以下电气系统:1）220/380V配电系统；2）建筑物防雷、接地系统及安全措施；

2. 该项目电源分界点为地下层配电室电源进线柜内的进线开关。电源进建筑物的位置及过墙套管由该资料提供。

四 220/380V配电系统

1．本建筑为一类高层住宅建筑。

2．负荷分类： 二级负荷：加压风机、消防电梯、地下室照明及公共照明等。 三级负荷：其它电力负荷及住宅照明。3．供电电源： 三级负荷：其它电力负荷及住宅照明。 该项目从地下室就近变电所引来两路220/380V电源，分别供给本楼的动力负荷及照明负荷用电；照明负荷电源同时作为动力负荷的备用电源使用，能承担该项目的全部负荷。进线电缆从建筑物地下二层引入，直接进入地下一层配电室的动力柜及照明柜。

4．计费： 住户一户一表。对动力负荷用电在总进线柜内集中设表计量。

5．住宅用电指标：

6．供电方式： 根据住宅设计规范及建设单位要求，该项目住宅用电标准为每户 6kW。 该项目采用放射式与树干式相结合的供电方式；动力负荷采用放射式供电，住宅用电采用树干式供电。对加压风机、消防电梯及公共照明等二级负荷采用双电源末端互投。

7．照明配电： 1. 照明、插座均由不同的支路供电；除空调插座外，进线总开关处设漏电断路器保护。 2,公共部位设置应急照明和灯光疏散指示标志。3.凡高度在 2.4m以下的灯均需带接地线。

五 导线选择及敷设

1．室外电源进线由上一级配电开关确定，该资料只预留进线套管。

2．消防动力配电干线选用ZR-YJV-1kV电力电缆；照明干线选用BV-750V聚氯乙烯绝缘铜芯导线。所有干线均穿 SC钢管埋地暗敷及竖井内

3．消防动力及应急照明支线选用ZR-BV-750V聚氯乙烯绝缘铜芯阻燃导线；照明支线选用BV-750V聚氯乙烯绝缘铜芯导线。所有支线均穿 KBG管沿墙及楼板暗敷。

4．消防设备配电线路暗敷时，保护层厚度须大于30mm；明敷时做防火处理。电气竖井内孔洞在设备安装完毕后用防火材料封堵。

六、图纸展示

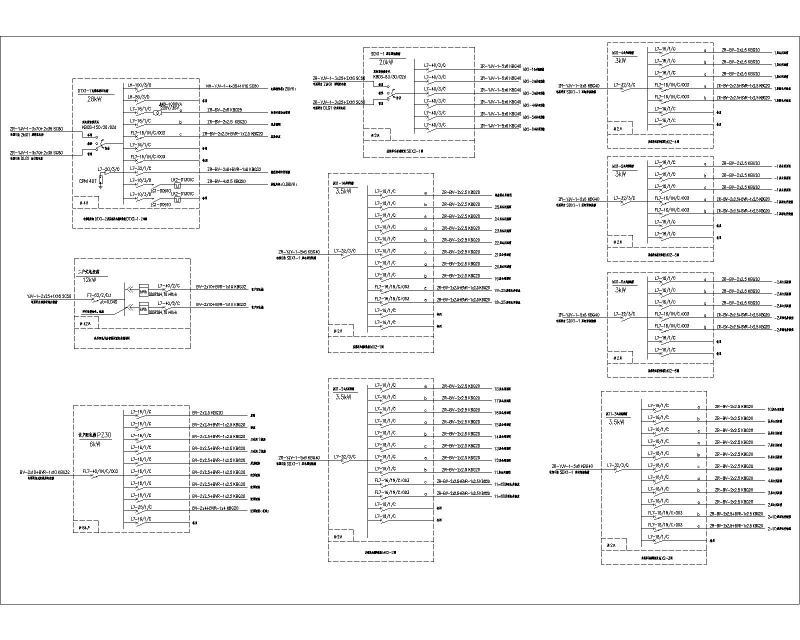

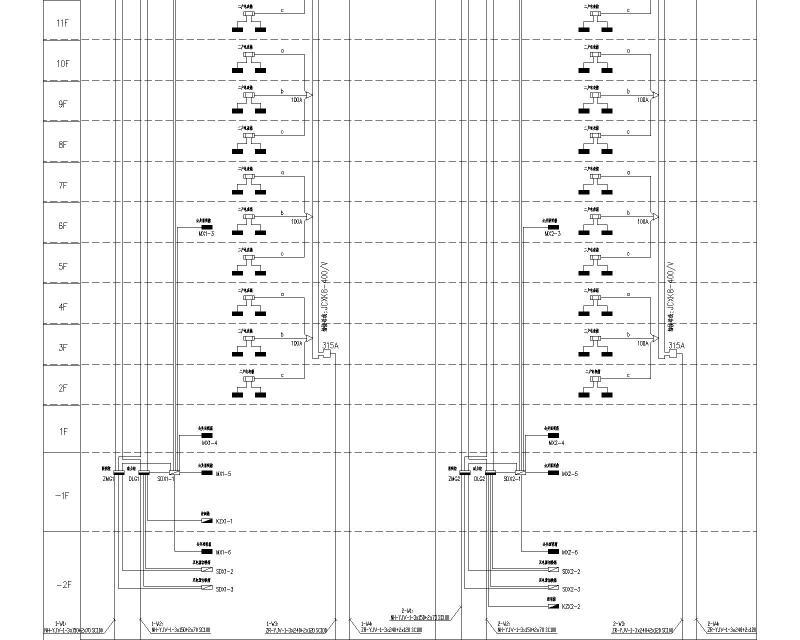

系统图

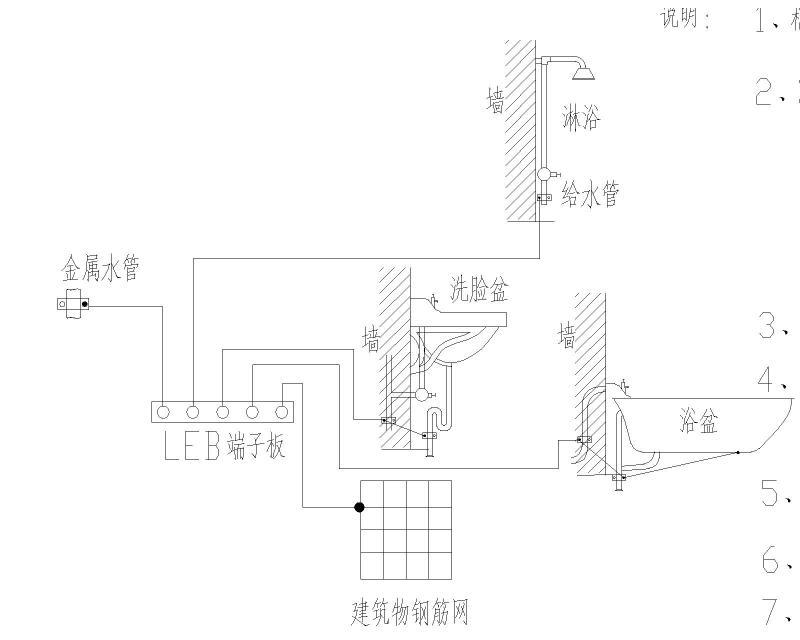

卫生间局部等电位联结示意图

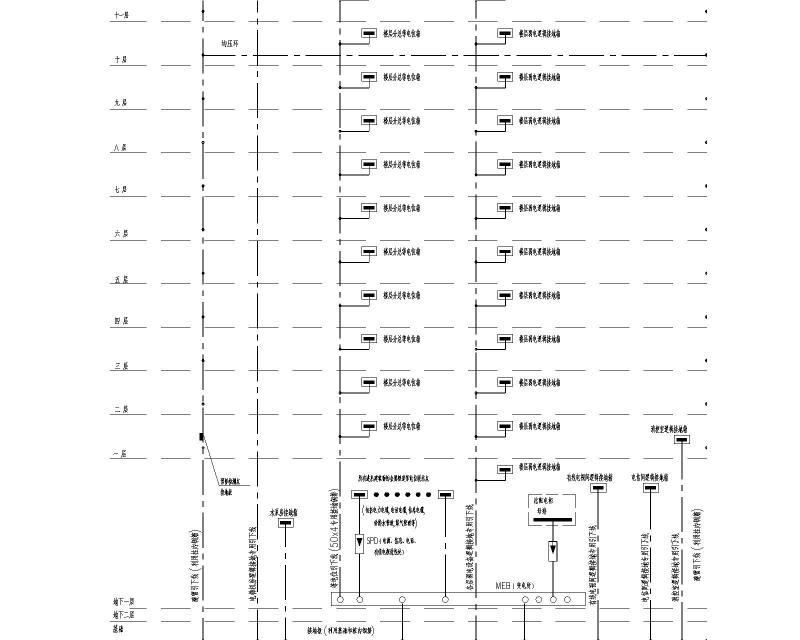

综合防雷及保护接地原理图

地 下 汽 车 库 公 用 变 电 所

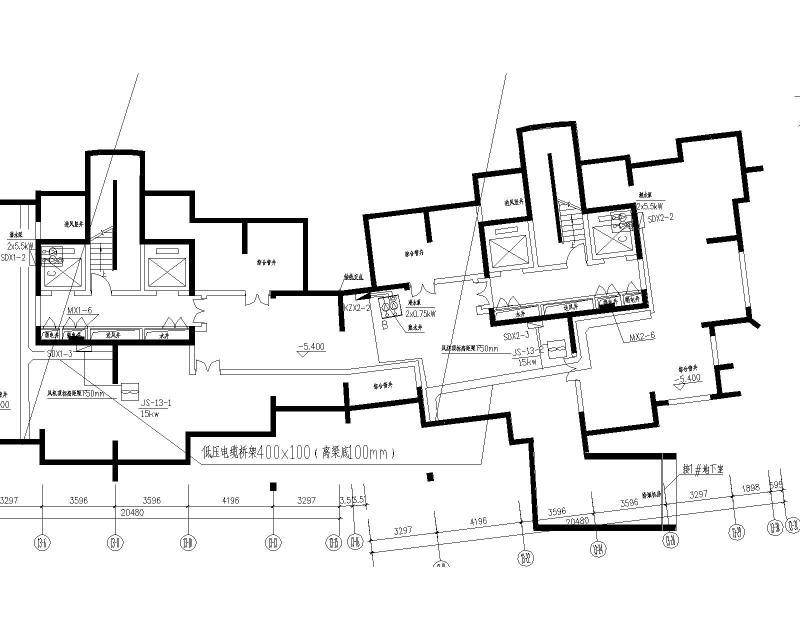

地下二层动力平面

地下二层电气平面

架空层电气平面图

三层电气平面图
