19层商住楼电气全套施工CAD图纸（一级负荷）
- 建筑类别：住宅,办公,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：19层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：42张
- 设计年代：近代
- 负荷等级：一级
- 防雷等级：第二类
- 接地方式：TN-S
- 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,通信系统,广播系统
附件详情
某高层商住楼电气全套图，某高层商住楼电气全套图包括商业、住宅、办公部分：
配电系统图9张，低压配电屏结线图5张，报警施工图12张，防雷施工图8张，电施图42张。建筑共19层，带地下室，首层、二层商场，上部办公和住宅。图纸详细、齐全，符合规范，已通过图审
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

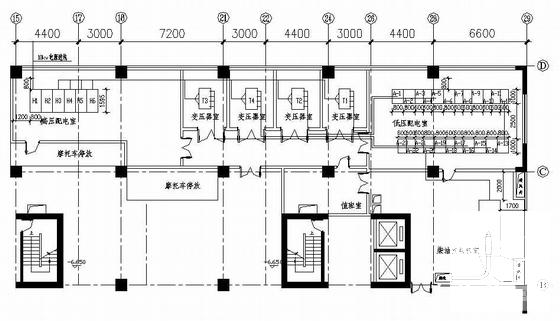

商住楼电气图纸 - 1 -

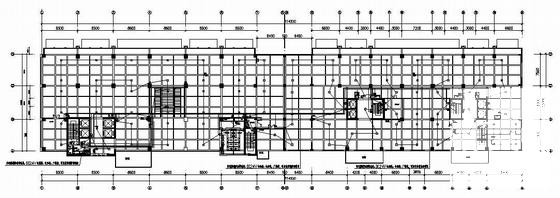

商住楼电气图纸 - 2 -

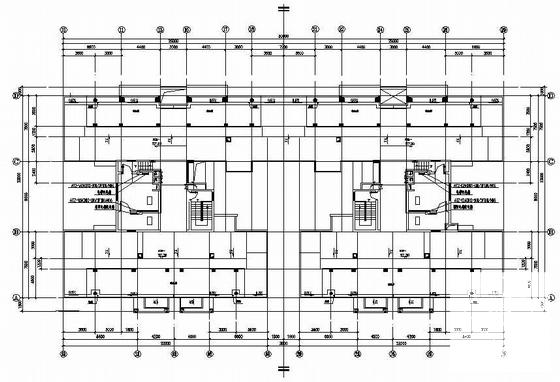

商住楼电气图纸 - 3 -
商住楼电气图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：4.02 MB
- 收藏次数：0
-
文件名称：
附件-995856789788899079559.rar
商住楼电气图纸下载
