6层财富广场电气CAD施工图纸（一级负荷）(综合布线系统)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：33940.4平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：46张
• 设计年代：近代
• 地下室用途：车库,设备用房,其它
• 节点大样：线槽,配电箱,其它
• 负荷等级：一级
• 防雷等级：第三类
• 火灾保护分级：一级
• 项目所在地：河北
• 强电 设计：电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统

附件详情

该项目总建筑面积为33940.4平方米。其中地下8128.6平方米，地上25811.8平方米。地下一层做为设备用房、超市及汽车库，地上一至四层为商场，五层为商场配套办公用房、餐饮及游戏区，六层为机房及楼梯间。
本建筑总高度为23.3米（室外地面至屋顶面层），地下室和首层层高4.8米，标准层层高4.5米，室内外高差0.30米。
1.强电部分：
1）照明及应急 照明系统 ；
2）动力系统；
3）建筑物防雷、保护及接地保护系统；
4）建筑总等电位联结及局部等电位联结；
2.弱电部分：
1）综合布线系统；
2）有线电视系统；
3）视频监控系统；
4）火灾漏电监控报警系统；
5）火灾自动报警及消防联动系统。

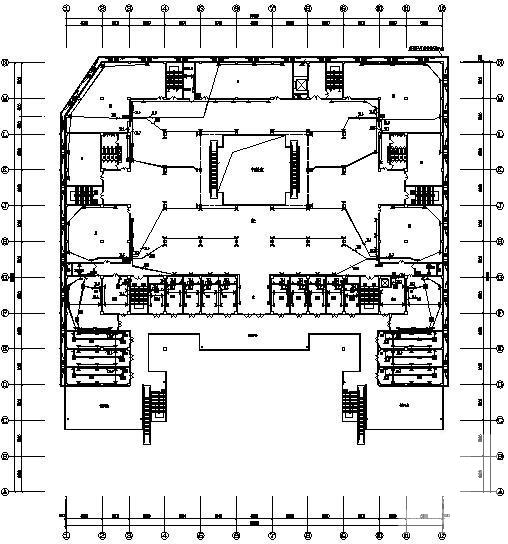

第 1 张图

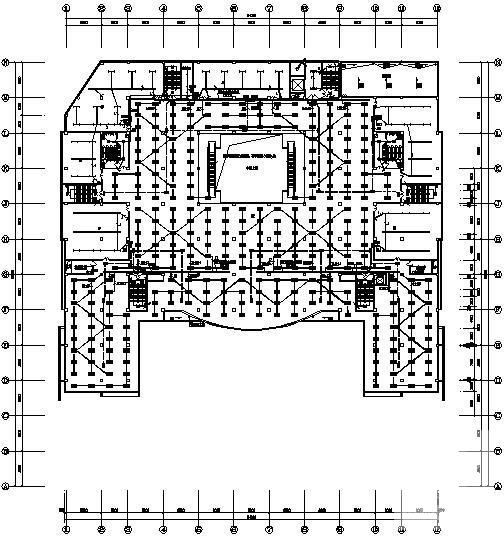

第 2 张图

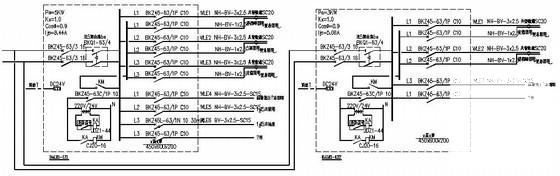

第 3 张图

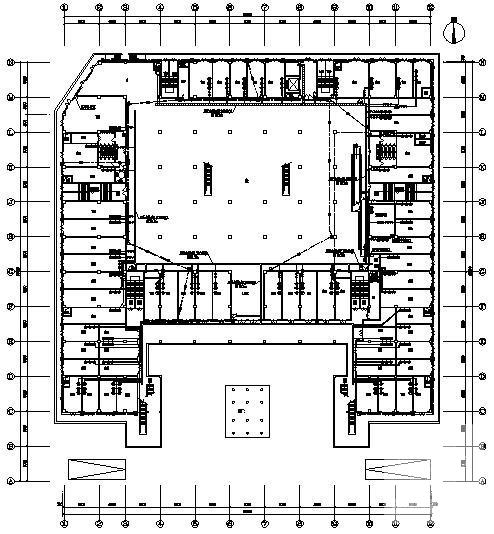

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
