[CAD]高层智能型商住楼及商业综合楼电气图纸（一级负荷）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一. 设计依据:

1. 建设单位提供的设计依据和要求.

2. 各相关专业提供的技术资料和要求.

3. 国家现行有关设计规范和标准.

二. 设计范围:

1. 该资料包括建筑物内部的供配电,变电所,应急柴油发电机房.电力.照明. 防雷接地 .通信.有线电视系统.可视对讲及保安监控电视系统.有线广播.火灾报警及消防设备联动控制以及建筑红线范围以内的室外环境照明设计.

2. 10KV供电电源及电话.电视线路外部工程,由业主委托有关单位进行设计.

三. 供配电系统 :

1. 负荷分级:

xxxxxxxxxxxxx商住楼系智能型商住建筑,由3栋33层商住楼及4层商业综合楼组成的建筑群体,总建筑面积为12.392 万M2 ,建筑高度<100m根据建筑类别对供电可靠性的要求,该项目的消防用电设备.应急照明及部分重要用电场所等属一级负荷,其余均按二(三)级设计.

3. 供电电源及变配电所:

(1) 该项目10KV电源由城市电网区域变电站引入两回路10KV电缆线路组成环网供电.

(2)在地下层设有10KV配电所及10KV/0.4KV变电所一座,电源由东北侧引入高压室,经高压配电后以放射式电缆线路馈电给10/0.4KV变压器,其变压器安装容量为3x1000+2x1250KVA干式变压器,供照明.电力.空调负荷用.

(3) 变压器低压侧为单母线分段结线,正常情况下变压器分列运行,当一台变压器因故障停运,母联开关手(自)动投入,此时应切除部分负荷,只对较重要负荷供电.采用干式变压器与低压配电柜并列布置.变压器柜带保护网罩.

4.应急电源:

(1)为保证对消火栓,喷洒泵,消防电梯,应急照明,防排烟风机,防火卷帘门,发电机房,变电所等一级负荷供电以及为生活泵,电梯,重要场所的供电,在地下层设230/400V.880KW应急柴油发电机组一台作备用应急电源.

(2)当市电停电时,发电机自动起动,在15S以内对一级负荷及重要用电负荷恢复供电.

(3)市电电源与发电机电源之间除设电气联锁之外,还必须设有机械联锁,以保证应急发电机组不向市电网络供电.

5.无功功率补偿:

采用低压电容器成套装置在变电所230/400V母线上集中补偿,补偿后,使10KV侧功率因数达至0.9以上,其补偿容量为1980KVAR.

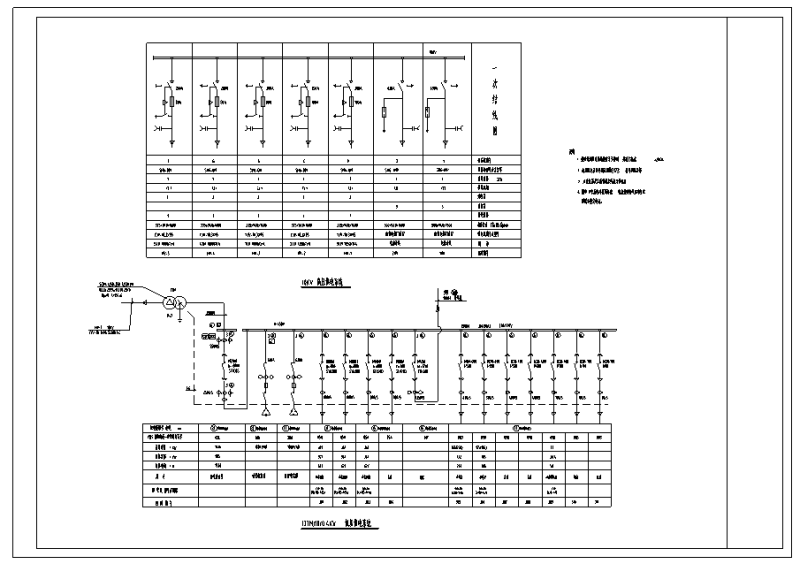

低压供电系统

平面图

照明平面图

电力平面图

电气平面图

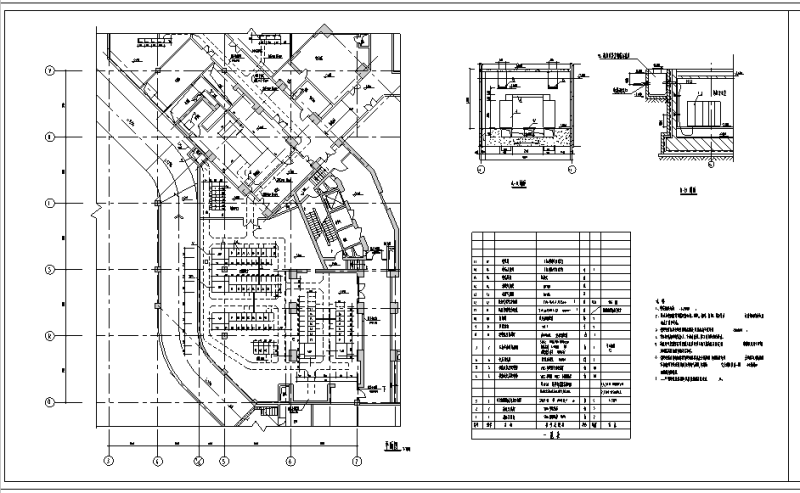

第 1 张图

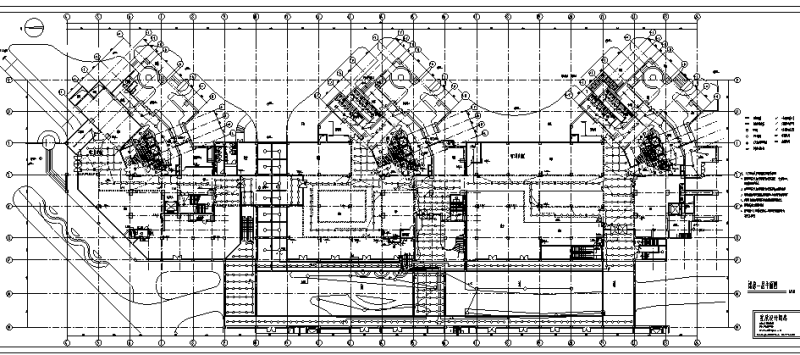

第 2 张图

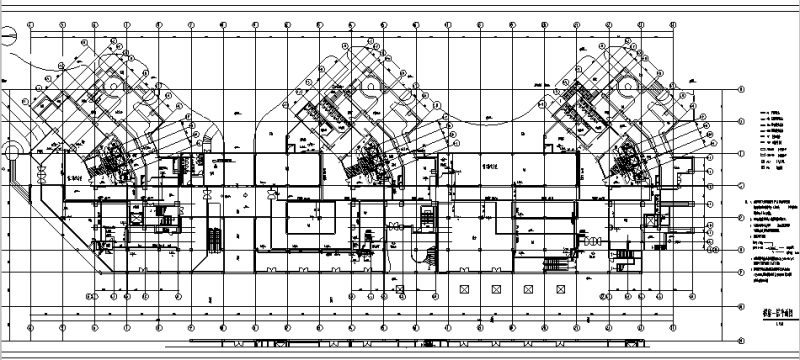

第 3 张图

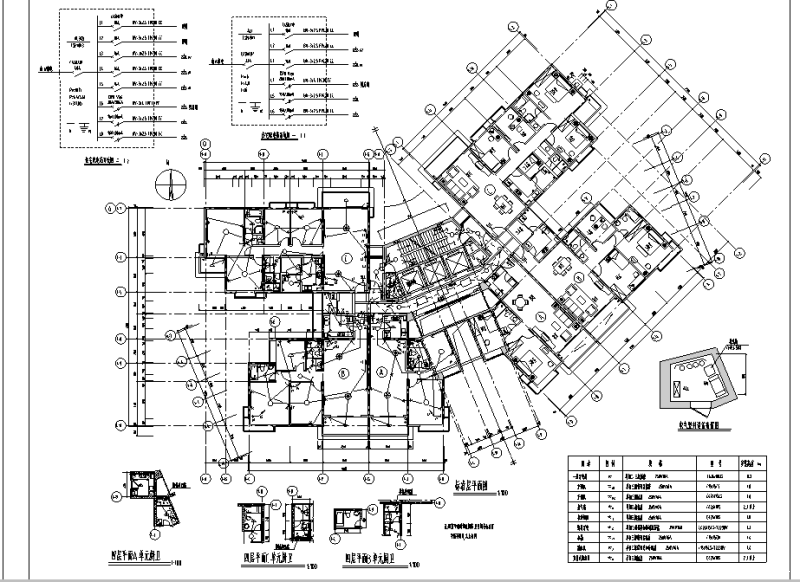

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
