34层广场电气设计CAD图纸（一级负荷）(框支剪力墙结构)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：34555.44平方米
• 建筑地上层数：34层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：43张
• 设计年代：近代
• 负荷等级：一级
• 防雷等级：第二类
• 接地方式：TN-S
• 项目所在地：河北
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目地下1层，地上34层，总建筑面积是34555.44平方米，建筑高度：98.9米。建筑结构类型：框支剪力墙结构。设计范围： 消防系统 ；插座系统，照明与干线系统等。

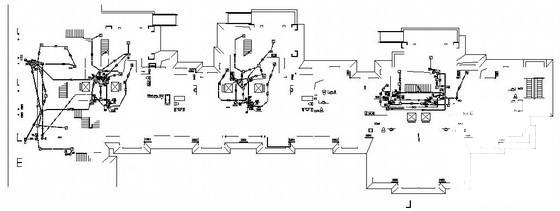

第 1 张图

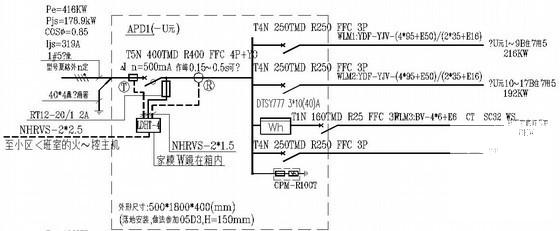

第 2 张图

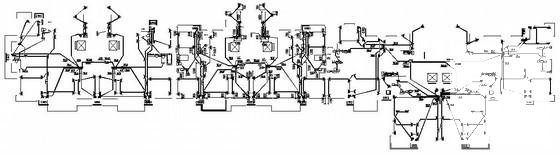

第 3 张图
