32层抗震墙结构高层住宅楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：32层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.70kN/平方米
- 雪压：0.40kN/平方米
- 地下室功能：车库
- 参考图纸：33张
- 设计年代：近代
附件详情
该附件为辽宁某普通的高层住宅楼，地上32层，地下一层，高度为99米，建筑设计结构形式为抗震墙结构，基础类型为筏板基础，7度设防。
该资料包含：
结构设计说明
、桩位
平面布置图

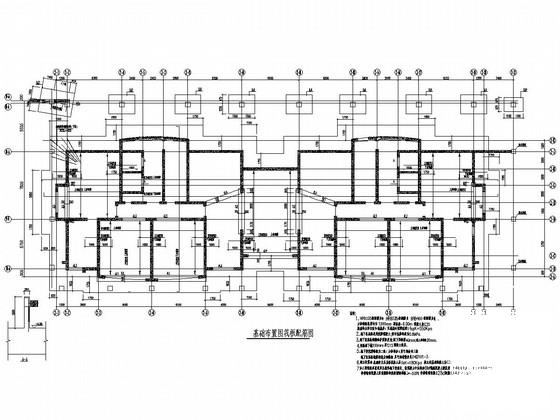

、基础布置图、筏板配筋图、框架墙体布置图、暗柱布置图、板配筋图、梁配筋图、楼梯配筋图等共33张图纸。

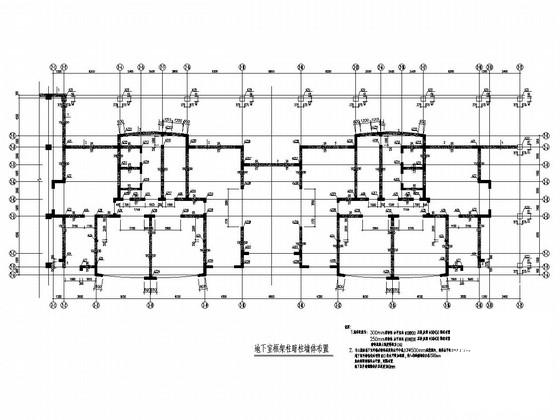

地下室框架柱暗柱墙体布置

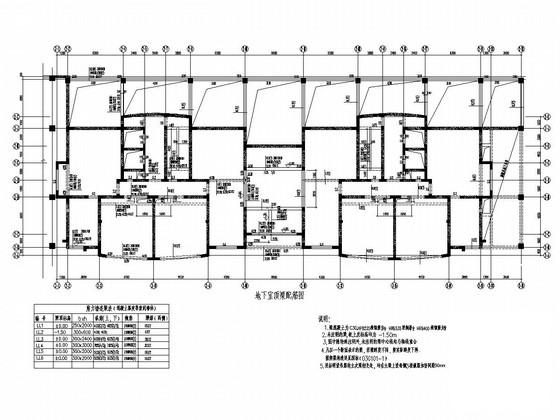

地下室顶梁配筋图

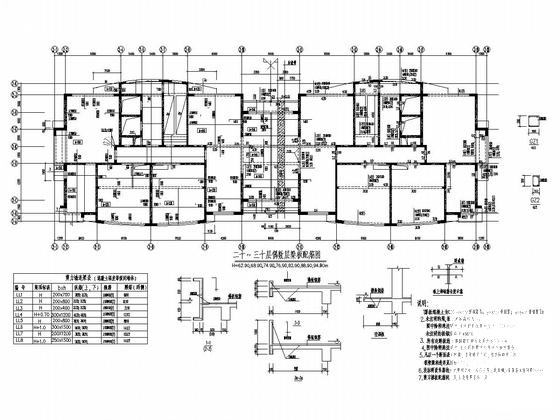

二十~三十层偶数层梁板配筋图

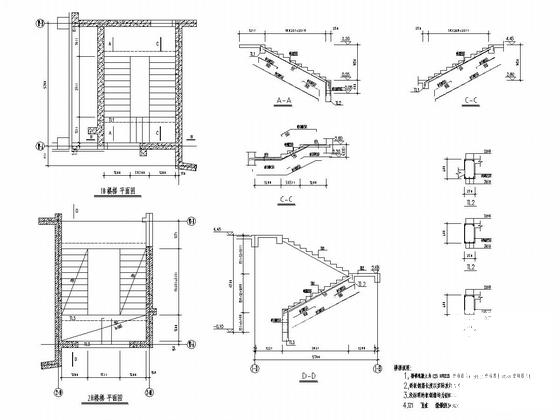

楼梯配筋图
二层板配筋图
