32层抗震墙结构住宅楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：32层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：7度抗震
- 风压：0.70kN/平方米
- 雪压：0.40kN/平方米
- 地下室功能：车库
- 参考图纸：26张
- 设计年代：近代
附件详情
该项目为辽宁某小区的住宅楼，地上32层，地下2层，高度为97.4米，建筑设计结构形式为抗震墙结构，基础为筏板基础，7度设防。
该资料包含：
结构设计说明

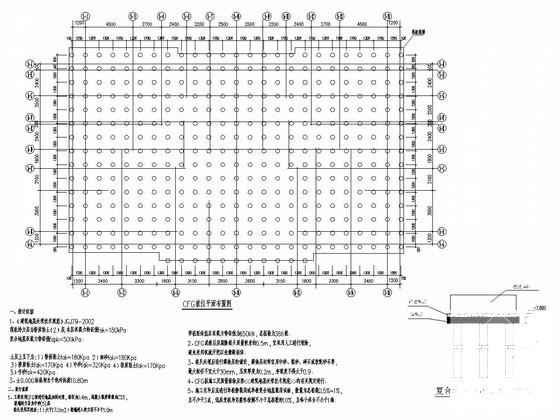

、桩位
平面布置图
、筏板配筋图、暗柱配筋表、框架柱布置图、板配筋图、梁配筋图、楼梯配筋图等共26张图纸。
筏板配筋图

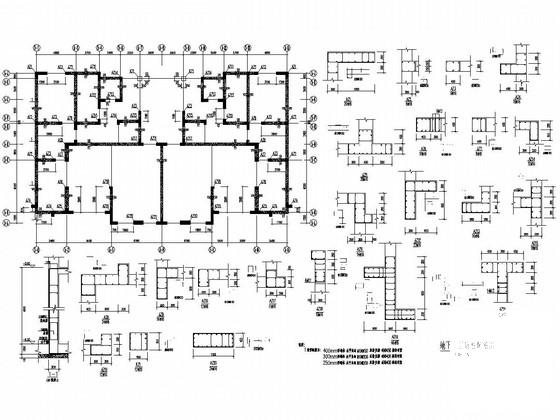

地下二层暗柱配筋图

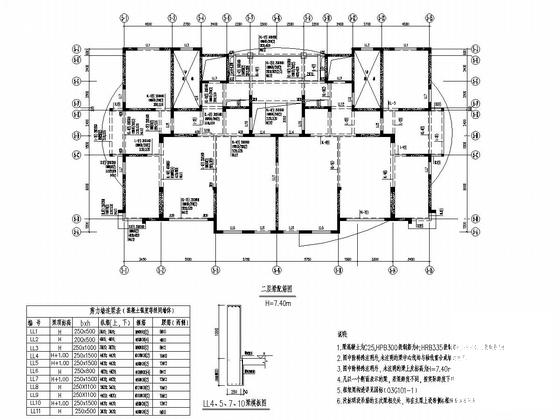

二层梁配筋图

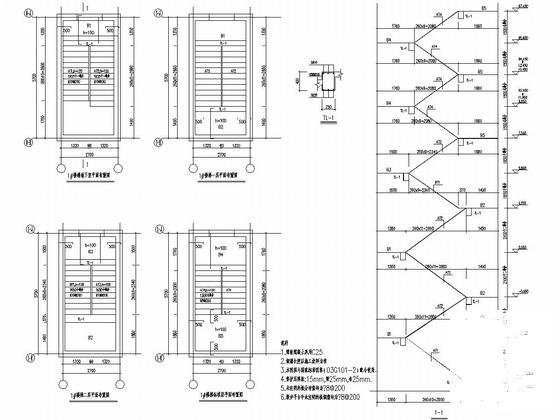

1# 楼梯详图
一层板配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
抗震墙结构 - 1 -
抗震墙结构 - 2 -
抗震墙结构 - 3 -
抗震墙结构 - 4 -
抗震墙结构 - 5 -
抗震墙结构 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：7.51 MB
- 收藏次数：0
-
文件名称：
附件-995887970780980759980.zip
