一份32层剪力墙结构住宅楼结构CAD施工图纸（6度抗震）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 地上层数：32层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.65kN/平方米
• 雪压：0.30kN/平方米
• 地下室功能：车库
• 参考图纸：32张
• 设计年代：近代

附件详情

该项目是黑龙江高层住宅项目，剪力墙结构，地上32层，地下一层，采用钻孔压灌超流态混凝土桩基础，基础设计等级为乙级，抗震设防烈度为6度.
该资料包含： 结构设计说明 ，基础图，基础详图，梁配筋图，板配筋图，墙柱布置图，剪力墙柱表等共计32张图。
分享投稿时间：近几年8月。

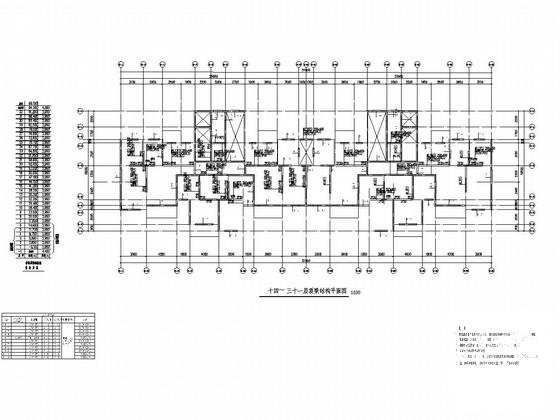

十四~三十一层顶梁结构平面图

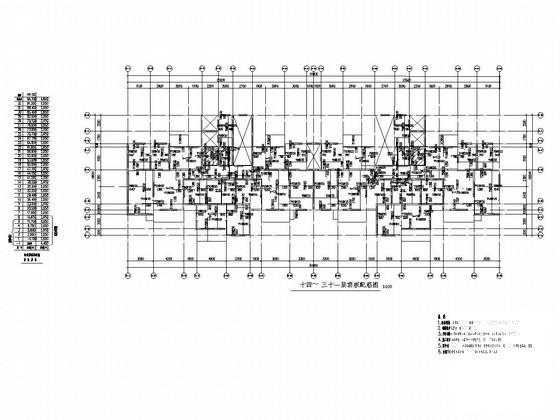

十四~三十一层顶板配筋图

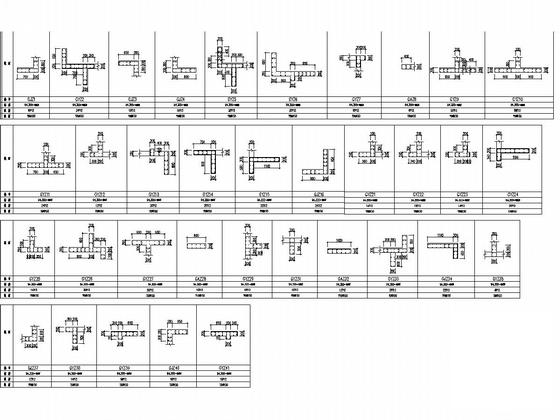

暗柱表

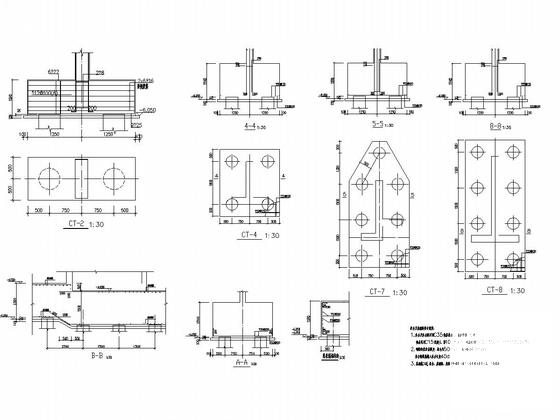

基础详图

32.350~94.300m剪力墙结构平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
