一份29层剪力墙结构高层住宅楼结构CAD施工图纸（7度抗震）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：29层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.4kN/平方米
• 地下室功能：其他
• 参考图纸：31张
• 设计年代：近代

附件详情

该资料包含： 结构设计说明 ，剪力墙平面图，剪力墙柱表，楼板模板图，梁平法施工图， 节点详图 ， 楼梯详图 ，剪力墙留洞图等
共31张图纸。

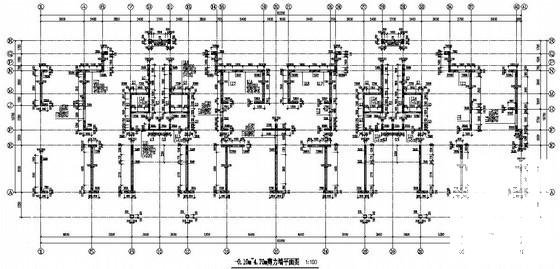

第 1 张图

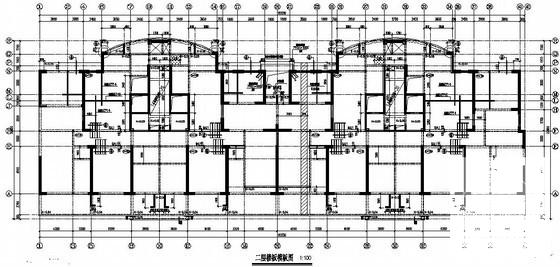

第 2 张图

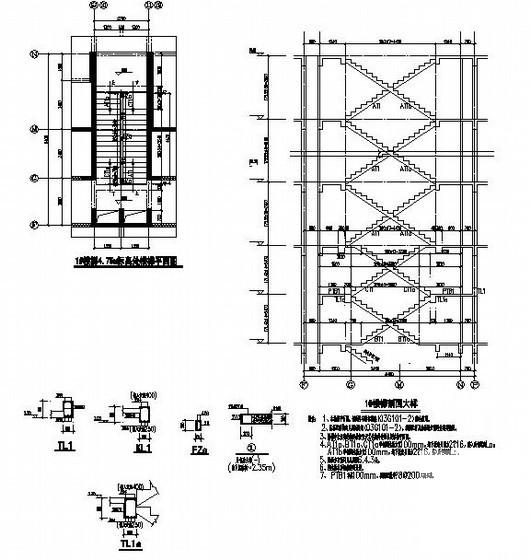

第 3 张图

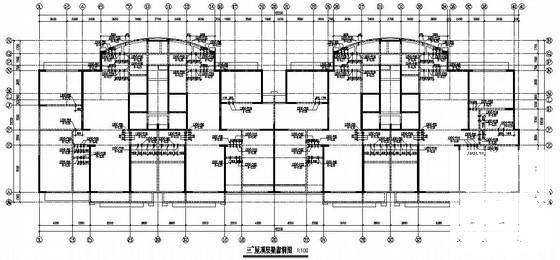

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
