两栋18层剪力墙结构高层住宅楼结构CAD施工图纸(dwg)(7度抗震)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：15张

简介：

本项目为安徽某小区的两栋高层住宅楼，地上18层，地下一层，上部结构体系为钢筋混凝土剪力墙结构，基础为筏板基础，7度设防。

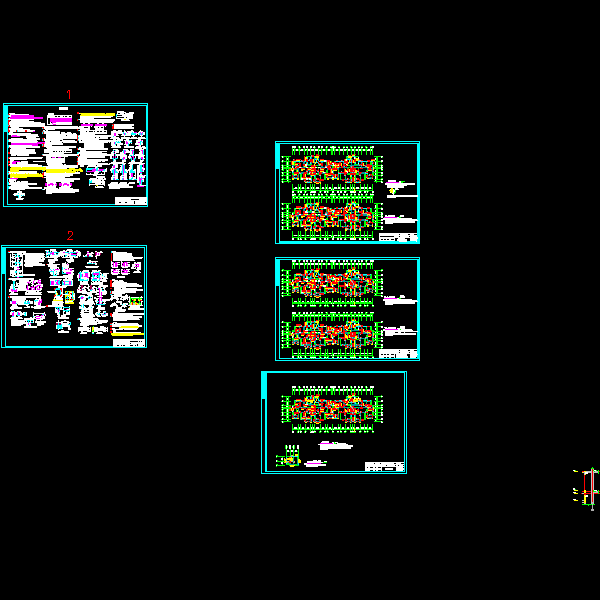

该资料包含：结构设计说明、剪力墙、柱布置平面图、剪力墙、柱详图、梁配筋图、板结构平面图、楼梯结构图等共15张。

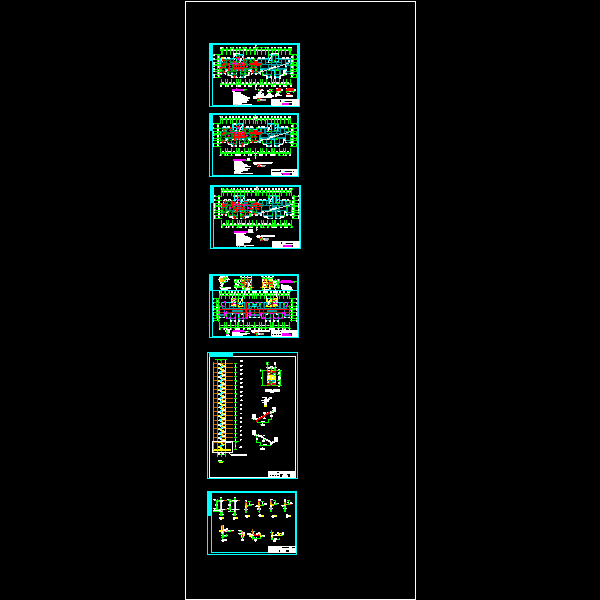

剪力墙 柱布置平面图

七~十二层梁配筋图

七至十八层结构平面图

大样详图

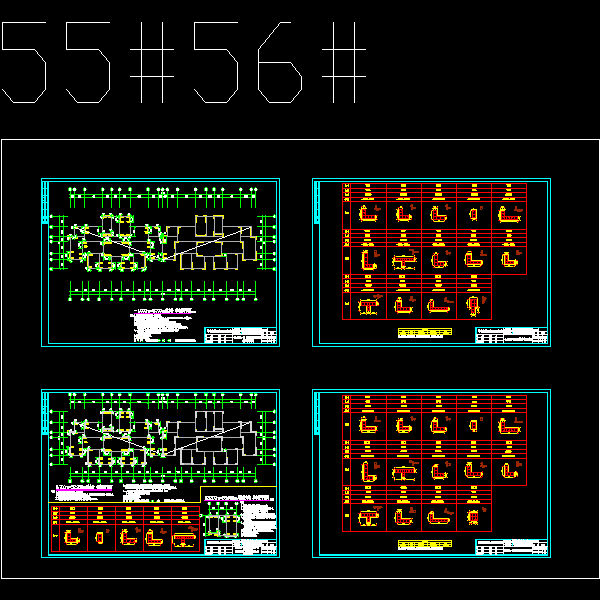

喜盈门55#56#梁.dwg

喜迎门55,56墙.dwg

喜迎门55.56板图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
