14层框架抗震墙结构高层住宅楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：14层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.60kN/平方米
- 雪压：0.35kN/平方米
- 地下室功能：车库
- 参考图纸：18张
- 设计年代：近代
附件详情
该附件为浙江某普通的住宅楼，地上14层，地下一层，建筑高度为40.6米，建筑设计结构形式为框架-抗震墙结构，基础为泥浆护壁机械钻孔灌注桩，6度设防。
该资料包含：
结构设计说明

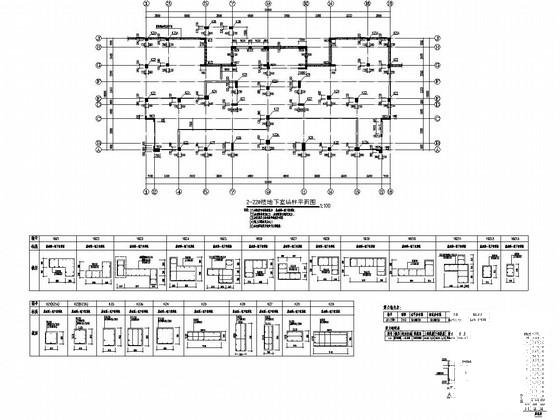

、墙柱平面图、结构平面图、梁配筋平面图、柱平法施工图、节点大样、楼梯大样等共18张图纸。

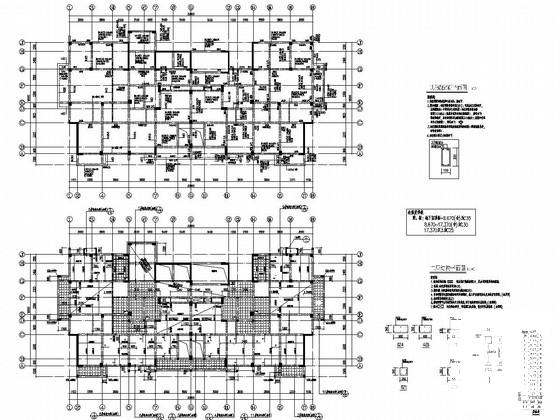

二层结构、梁配筋平面图

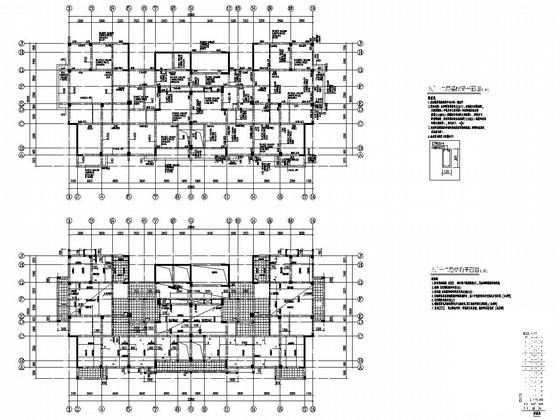

八~十二层结构、梁配筋平面图

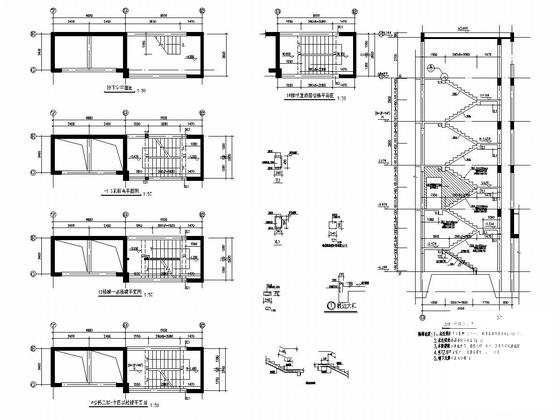

1#楼梯详图

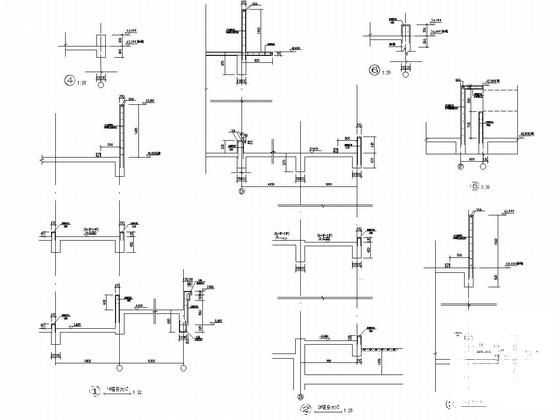

节点大样（一）
屋面层结构、梁配筋平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架抗震墙结构 - 1 -
框架抗震墙结构 - 2 -
框架抗震墙结构 - 3 -
框架抗震墙结构 - 4 -
框架抗震墙结构 - 5 -
框架抗震墙结构 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：5.59 MB
- 收藏次数：0
-
文件名称：
附件-995887760759888878088.zip
