17层框架剪力墙结构高层住宅楼结构CAD施工图纸

附件详情

该项目位于安徽阜南经济开发区，为17层高层住宅建筑，底部两层商业裙房，两层商业建筑为框架结构,8#主楼框架-剪力墙结构，现浇钢砼梁板式楼盖，多层商业建筑为天然地基柱下独立基础，高层部分采用桩基，基础设计等级为乙级，抗震设防烈度为7度。

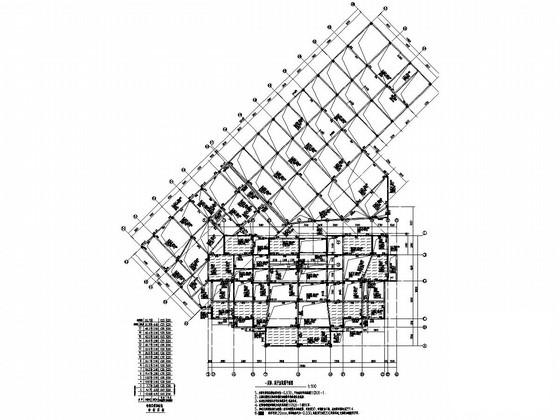

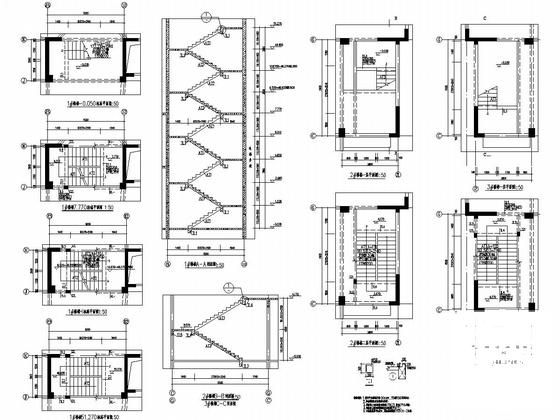

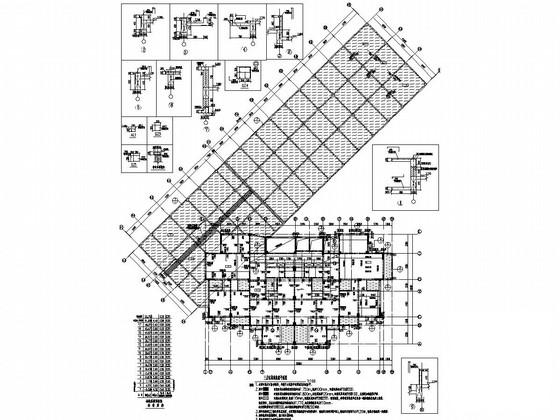

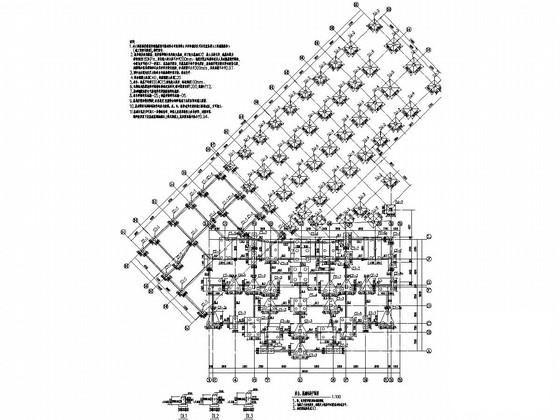

该资料包含： 结构设计说明 ，桩位平面图，承台、基础结构平面图，承台及独基详图，竖向构件平面图，梁、板平法配筋平面图，结构板配筋平面图 楼梯详图 等共计20张图。
设计年代：近代9月。
