[CAD]18层剪力墙结构住宅楼结构图纸（建筑图纸）(抗震构造措施)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：车库
• 参考图纸：25张
• 设计年代：近代

附件详情

该项目高层为地下二层，地上十至十八层。结构类型高层为现浇混凝土剪力墙结构，基础形式为筏板基础，采用天然地基，局部用级配碎石回填。该项目计算采用的抗震设防烈度为8°，抗震构造措施采用的设防烈度为8°。人防战时为人员隐蔽，平时为储藏室，设防抗力等级为核六级，类别为甲类。

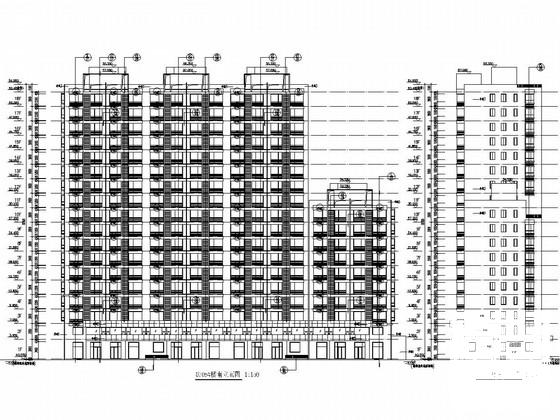

该资料包含： 结构设计说明 ，基础平面，墙及(人防)顶板，结构平面图，人防出入口详图，自行车坡道详图，建筑设计说明，立面图，平面图，剖面图，门窗表，强身图，竖井图等共计25张。
分享投稿时间：近几年2月。

基础图

三~九层结构平面图

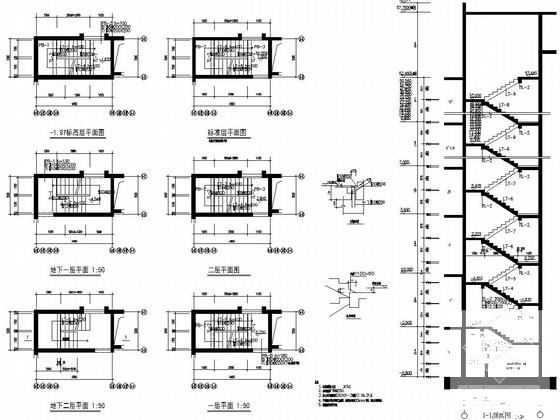

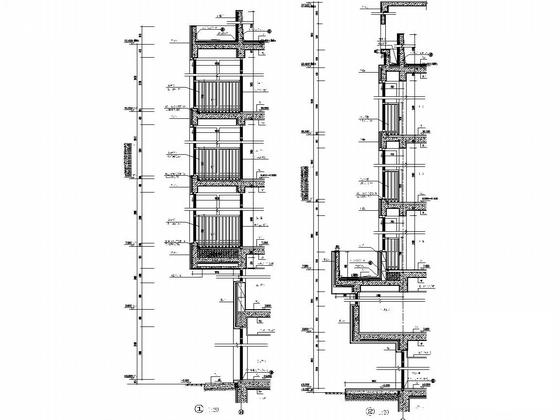

大样图

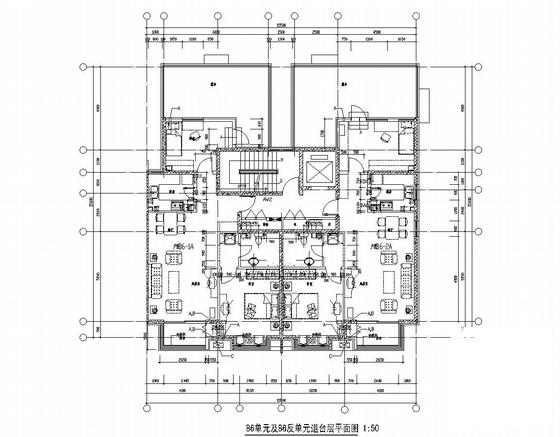

户型图

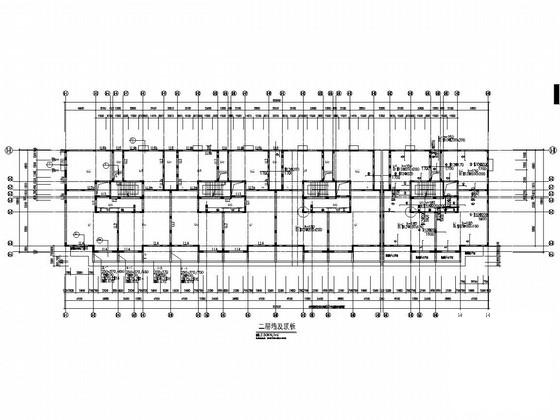

二层墙及顶板

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
