30层剪力墙结构住宅楼结构CAD施工图纸（7度抗震）
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：30层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：27张
- 设计年代：近代
附件详情
该附件为河北某住宅小区的一栋楼，建筑设计结构形式为剪力墙结构，基础采用预应力混凝土管桩，7度设防。
该资料包含：
结构设计说明
、基础平面布置图、桩位
平面布置图
、梁平法施工图、板配筋施工图、剪力墙平法施工图、剪力墙约束边缘构件表、模板图、坡道详图、人防详图、
楼梯详图
等共27张图纸。

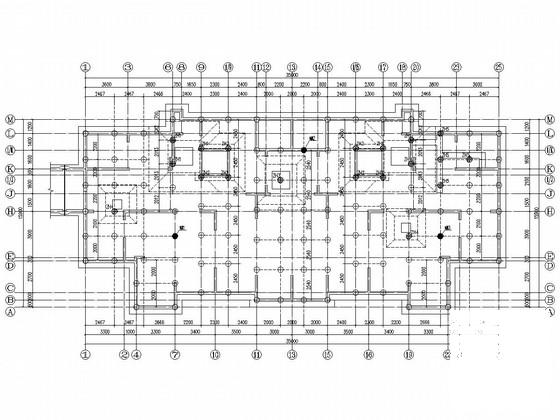

基础平面布置图

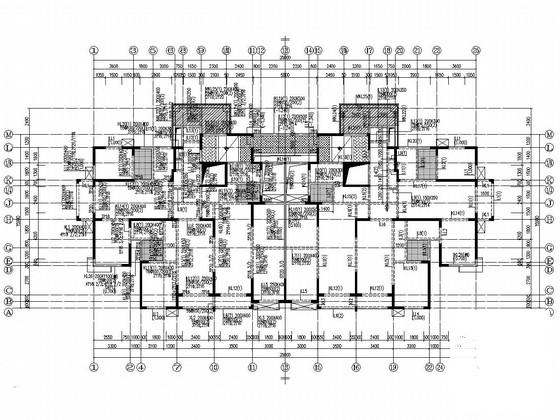

三层梁平法施工图

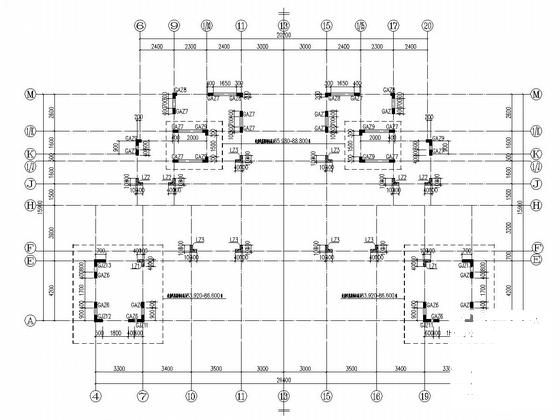

83.920～88.800剪力墙平法施工图

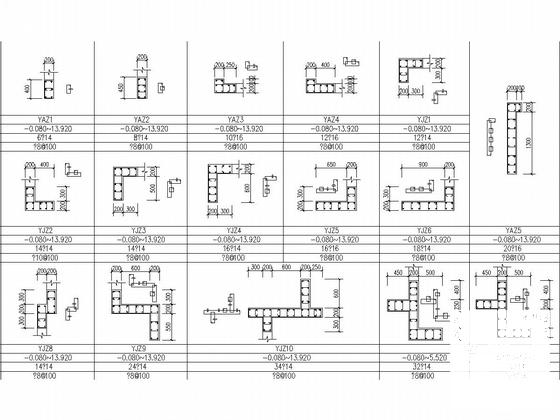

-0.080～13.920剪力墙平法施工图

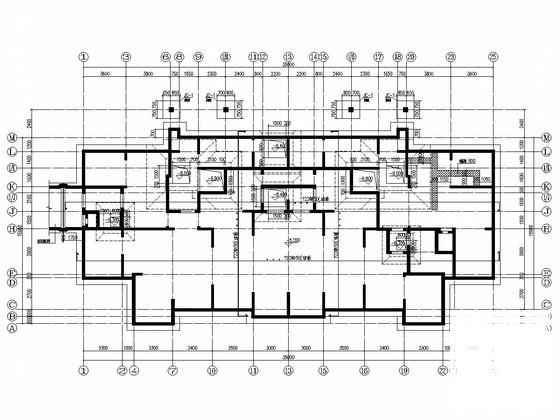

三层板配筋施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
剪力墙结构抗震 - 1 -
剪力墙结构抗震 - 2 -
剪力墙结构抗震 - 3 -
剪力墙结构抗震 - 4 -
剪力墙结构抗震 - 5 -
剪力墙结构抗震 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：2.72 MB
- 收藏次数：0
-
文件名称：
附件-995888557890055955900.rar
