18层桩基础剪力墙住宅楼结构CAD施工图纸（6度抗震）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：26张

附件详情

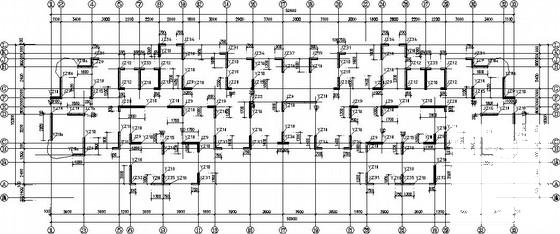

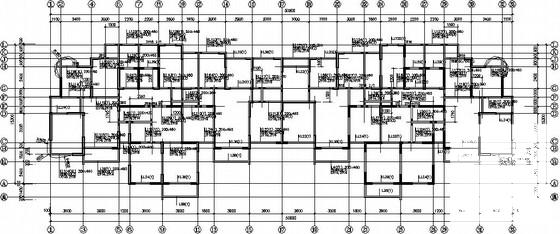

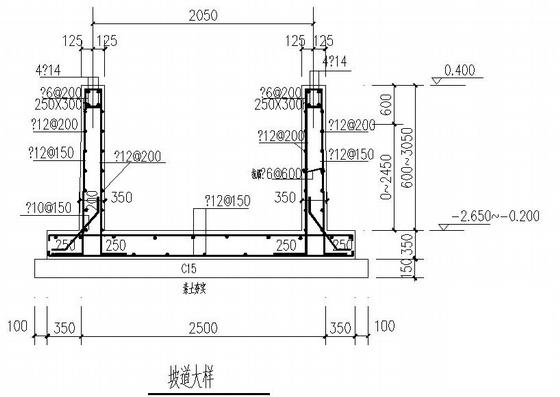

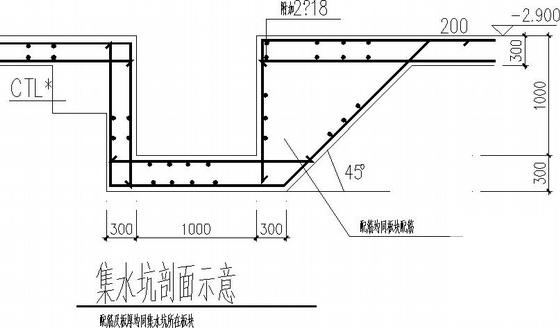

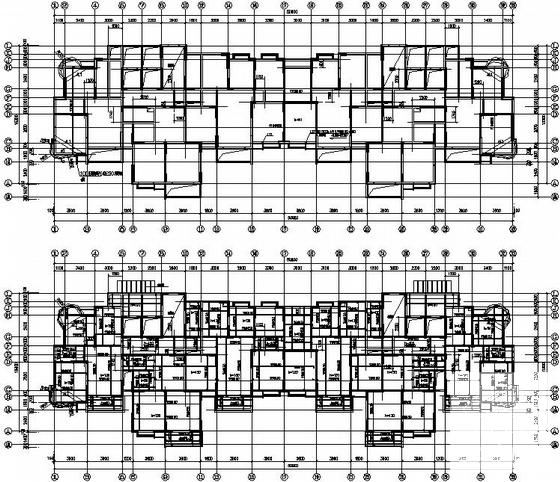

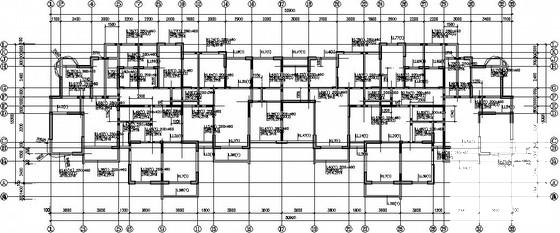

结构设计和施工总说明、桩及承台布置平面图、基础底板配筋平面图、承台大样、剪力墙平面图、剪力墙大样图、楼面梁配筋图、楼面结构平面图、机房层楼屋面结构平面图 、大样图、楼梯结构施工图共26张图纸。
