[CAD]82.95米高框架剪力墙结构商住两用结构施工图纸（桩筏基础）

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目位于绵阳市，所处地理位置地下水丰富，防潮等级高。为商住两用型，框架剪力墙结构，结构层高为82.95m,基础为桩筏基础（高层）和预应力高强混凝土管桩+防潮板基础（裙房）。

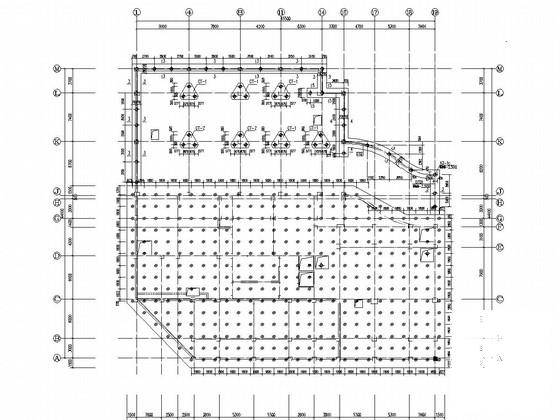

资料图包括：柱、剪力墙结构平面布置图、剪力墙边缘构件及柱配筋图表、桩位 平面布置图 、基础结构施工图等，共14张图纸。

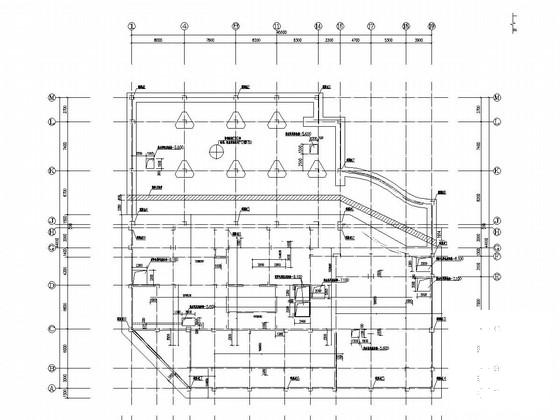

基础结构施工图

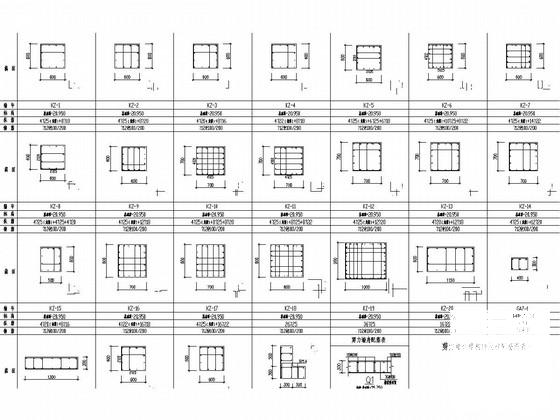

剪力墙边缘构件及柱配筋图表

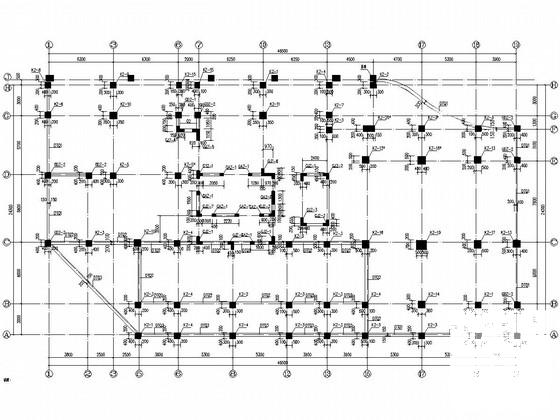

基础顶~-0.050柱、剪力墙结构平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
