一份16层框架剪力墙商住楼结构CAD施工图纸(独立基础)

[复制链接]

0

主题

0

帖子

1538

积分

超级版主

Rank: 8Rank: 8

积分
1538
发表于 2020-2-9 21:54:21 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:14张

附件详情

建筑物长27.10m,宽28.35m,总高度47.0m(室外地面至主要屋面板的板顶),住宅室内外高差0.6m。地上十六层,层高2.90米;沿街室内外高差0.3m,一,3.90米,二层及以上3.30米。主要功能:居住、办公。
该项目主楼基础采用平板式筏基,裙楼基础采用独基,地基基础设计等级为乙级;该项目主楼采用剪力墙结构;裙房采用框架结构。
该资料包含:
结构设计总说明、剪力墙、框柱布置图、梁平法施工图、板配筋图、屋面板配筋图、 楼梯详图 共14张图纸。

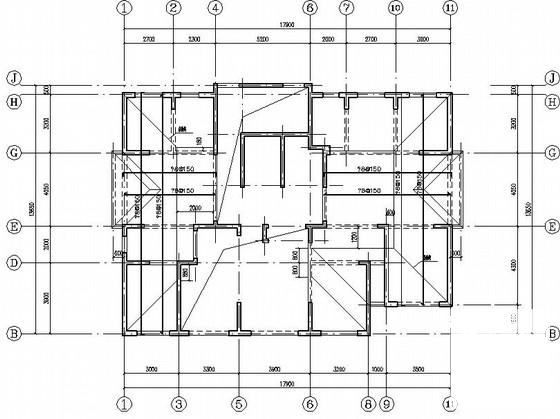

第 1 张图
第 1 张图

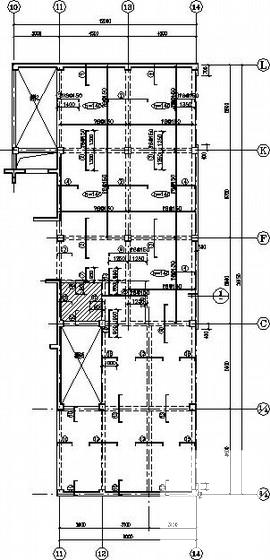

第 2 张图
第 2 张图

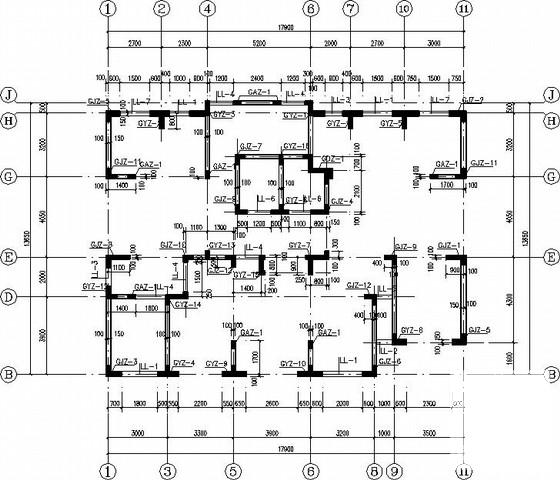

第 3 张图
第 3 张图

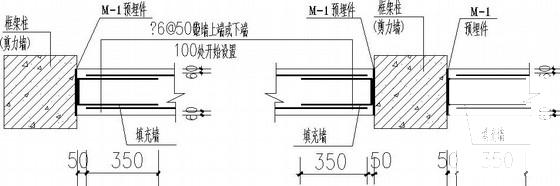

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-9 21:54:21上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11edfccef0csc0see2f1c.zip

723.15 KB

下载  售价: 100 积分    赚积分
