一份7度抗震11层剪力墙结构住宅楼结构CAD施工图纸(基础采用桩基础)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 地上层数：11层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 地下室功能：车库
• 参考图纸：14张
• 设计年代：近代

附件详情

该附件为江苏某11层的高层住宅，含有一层地下室，该项目为剪力墙结构体系，剪力墙(筒体)抗震等级为三级，基础采用桩基础，7度设防。
该资料包含：结构设计总说明、剪力墙施工图、剪力墙详图、结构平面图、梁配筋图、楼体结构平面图等共14张图纸。
出图时间：近代.09。

结构平面图

梁配筋图

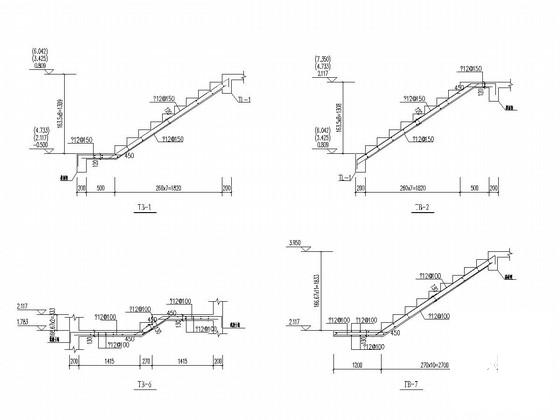

楼梯配筋图

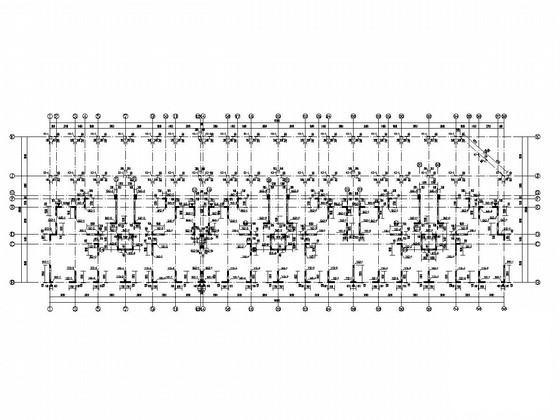

第 1 张图

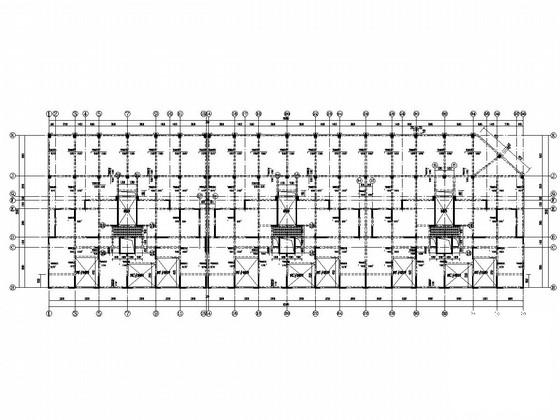

第 2 张图

第 3 张图

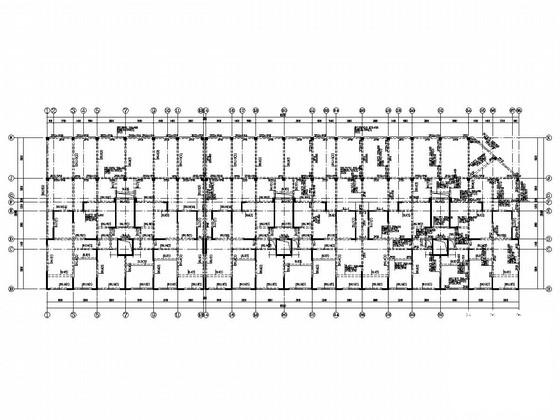

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
