17510平米综合楼空调采暖设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,宾馆,娱乐
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计内容:空调,通风,采暖,防排烟
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:散热器供暖
  • 水系统:变流量,双管制,闭式
  • 项目所在地:河北

附件详情

该项目为一类高层综合建筑。主要建筑类别包括礼堂,旅馆,办公楼等。根据建筑分割为3段,1段为1000人的礼堂及三层附楼;2段地下一层为桑拿洗浴用房及变配电室,一层包括接待大厅、厨房、宴会厅等,二、三层为餐厅及娱乐用房,四~八层为旅馆客房;3段地下一层为设备用房,一~九层主要为办公用房。建筑面积为17510m,建筑物高度为34.8m。
本次暖通专业设计内容包括:空调系统;制冷系统;通风系统;采暖系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

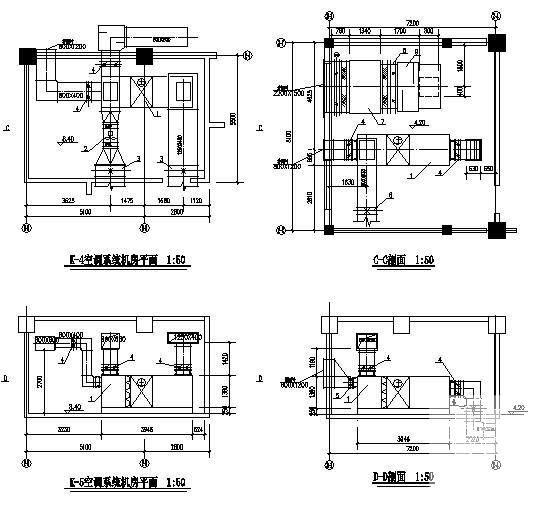

  • 综合楼空调设计图纸 - 1
    综合楼空调设计图纸 - 1

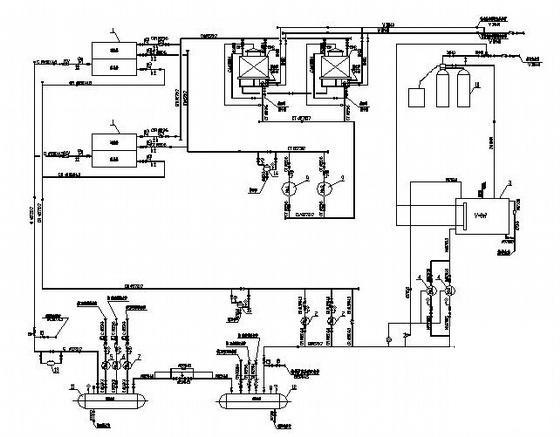

  • 综合楼空调设计图纸 - 2
    综合楼空调设计图纸 - 2

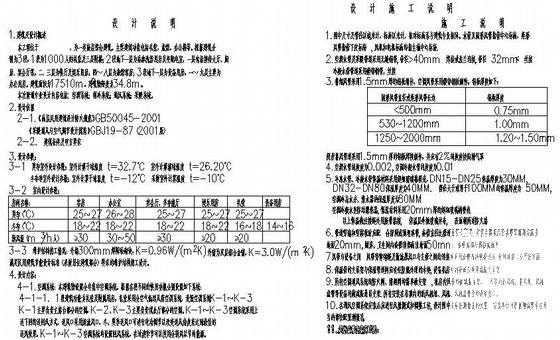

  • 综合楼空调设计图纸 - 3
    综合楼空调设计图纸 - 3

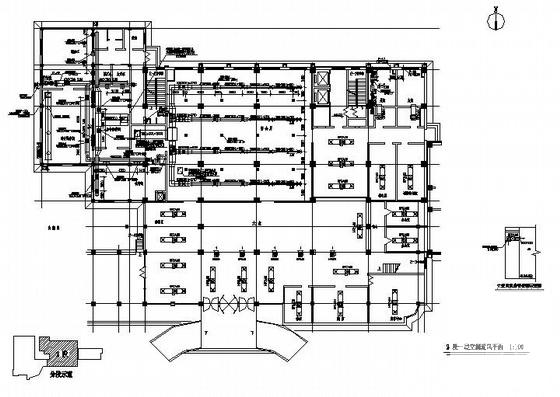

  • 综合楼空调设计图纸 - 4
    综合楼空调设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
