25000平米高层住宅楼采暖CAD施工图纸

附件详情

该项目位于西安市,由A(多层)B(高层)两栋塔搂组成.高层地下一层为自行车库, 多层地下室为设备用房,总建筑面积约为25000平方米.本专业的设计范围为地下室的通风及防排烟设计,住宅的采暖设计.地下室人防区,各防护单元的清洁式,滤毒式,隔绝式通风设计.

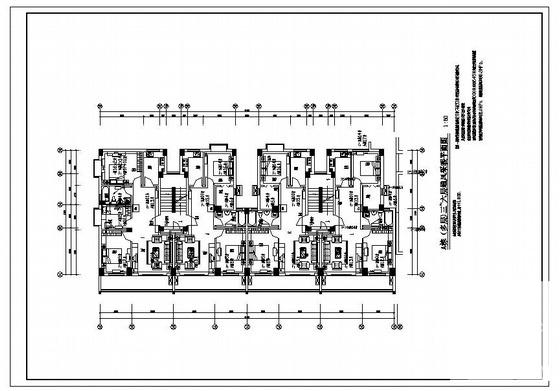

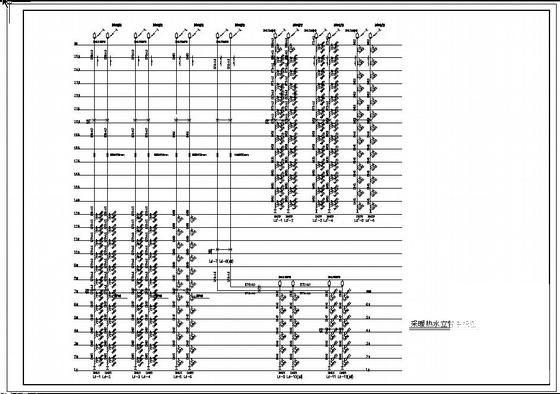

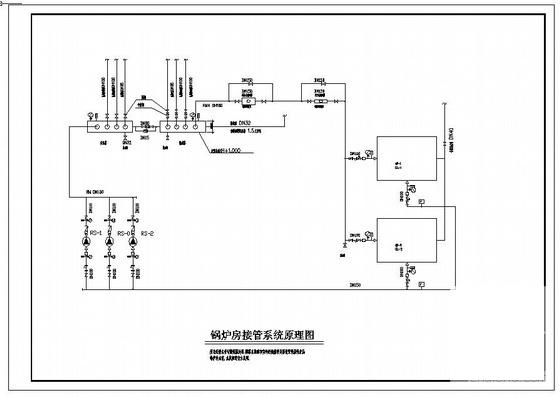

该项目采暖供回水采用自建锅炉供水.采暖供回水温度为80/65°C.采暖系统补水由高位膨胀水箱提供.该项目采暖总耗热量1125kw,采暖热指标45w/平方米.本项目地上住宅部分采暖系统为共用立管的分户独立系统，室内系统共有7对共用立管，分为高区系统和低区系统。本建筑住宅部分厅房等均采用内腔无沙灰铸铁散热器,散热器型号柱翼645型.标准散热量为145w/片.
通风系统：1.地下室自行车库设置机械排风系统,排风量按其体积的4~6次/时计算.2.地下室配电室及变压器室设机械通风系统,采用金属风管.配电室换气次数为15次/h，变压器室换气次数为15次/h；电梯机房设机械通风系统,换气次数为10次/h。3.水泵房设置机械排风系统,排风量按其体积的4次/时计算.4.以上排风系统均采用竖井自然补风.
排烟系统：1.该项目高层防烟楼梯间和合用前室进行机械加压送风,分别设置三个机械加压送风系统.2.各通风空调系统均按防火分区设置.穿越空调机房及竖井与水平风管交接处的水平管段上均设有防火阀及止回阀.3.各排烟系统及 通风空调系统 的防火控制.除手控外,均由自控专业在消防控制中心集中控制.
