25层40218平米小区B2#楼暖通施工CAD图纸
- 设计详细说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计面积：40218.0平方米
- 建筑地上层数：25层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：27张
- 设计年代：近代
- 设计内容：空调,通风,采暖,防排烟
- 冷热源：市政热网,电动压缩式冷水机组
- 空调系统：空气-水系统
- 采暖系统：散热器供暖
- 项目所在地：内蒙古
附件详情
该项目为鄂尔多斯市某商住小区（北区）B2#楼工程，本楼地上25层，地下2层，该项目总面积为40218.0m2，其中地上35789.0m2，地下4929.0m2，总建筑高度为94.8m；该项目建筑设计结构形式为框架剪力墙结构；空调系统的冷热源由设置在地下二层制冷机房提供，冷冻水供回水温度为7/12°C，热水供回水温度为60/50°C；中餐厅等大空间均采用全空气空调系统；普通办公室、小餐厅等采用风机盘管加新风的空调系统；
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

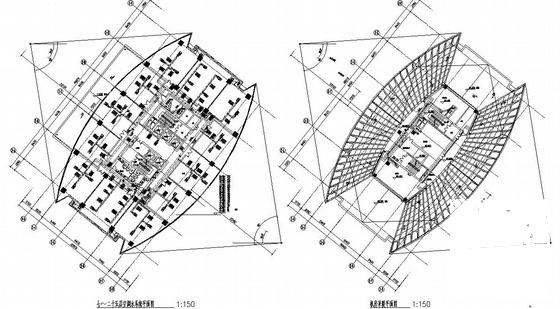

暖通施工图纸 - 1 -

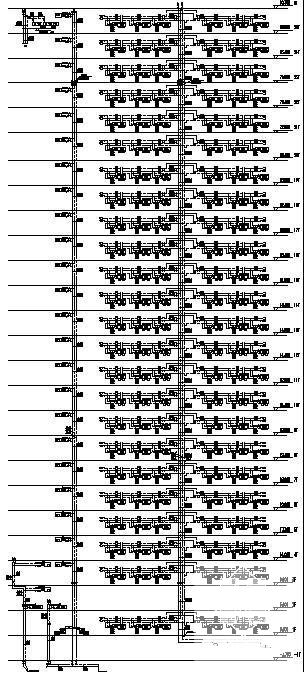

暖通施工图纸 - 2 -

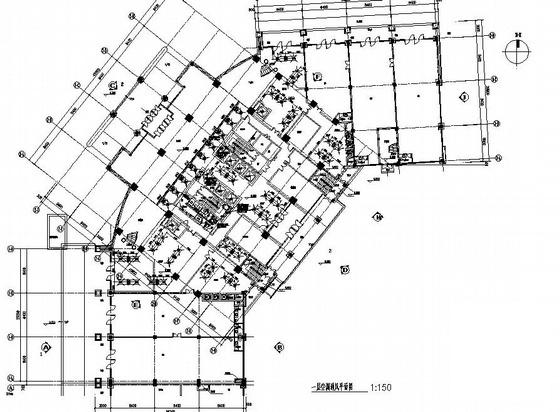

暖通施工图纸 - 3 -

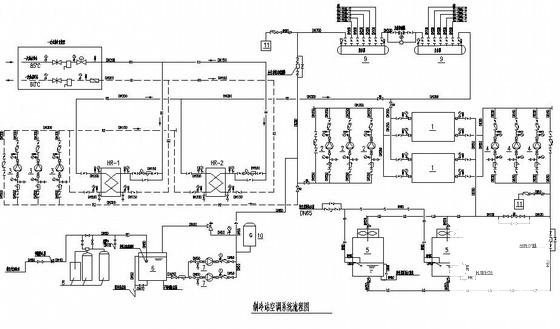

暖通施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：5.04 MB
- 收藏次数：0
-
文件名称：
附件-995858770588889597865.rar
