海11600平米8层新闻大楼给排水设计CAD施工图纸

附件详情

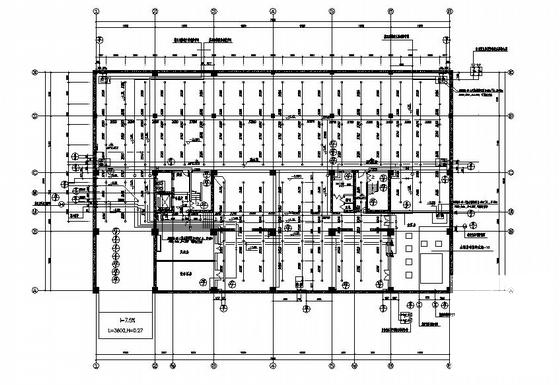

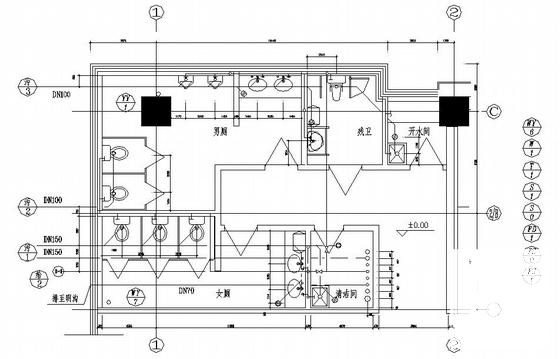

上海某新闻大楼给排水设计图纸
共30张图纸
一.工程简述
某大楼为一栋高层建筑，8层，总高度为40.5米,建筑总面积约11600平米 。
二.系统简述

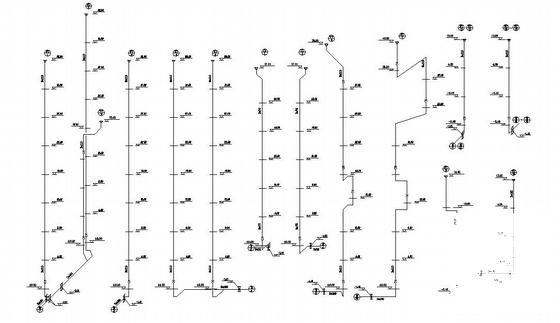

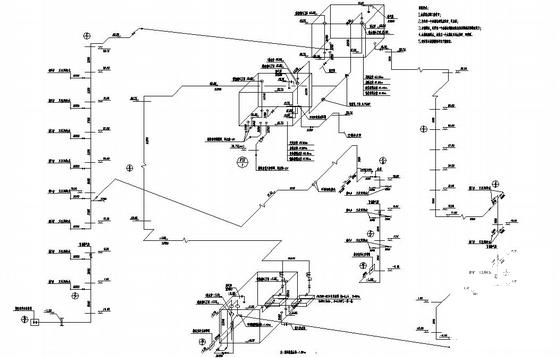

给水系统：主、副楼一～二层均由市政管网直接供水，三层以上采用水池→水泵 →屋顶水箱→用户的供水方式。为方便计量，主、副楼分设水表。
消防系统 ： 基地内室外消火栓消防用水量20l/s，由两路市政管网进水，在基地内形成环网，在总体适当位置设置室外消火栓。
新闻大楼室内消火栓消防用水量20l/s，采用临时高压系统，在屋顶设有 12m3 的消防水箱供火灾初期使用。 泵房内设有室内消火栓消防加压泵,火灾时直接从室 外消防环网抽水，环状供水至各个消火栓。
