3560平米2层展厅中央空调及防排烟系统设计施工CAD大样图

附件详情

一、项目概要：
该项目位于广东省，是一试验工场基地里的配套建筑，位于基地大门入口处，总建筑面积为3560.22m2。设计范围为一栋二层展厅组成，包括夏季舒适性中央空调、通风及排烟设计。
二、资料介绍：

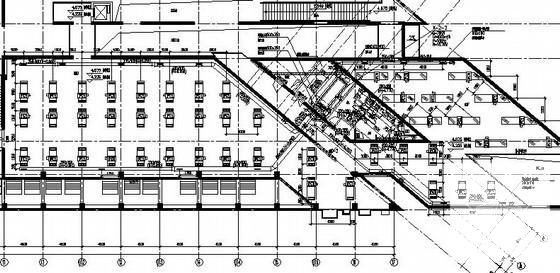

1、空气调节系统：

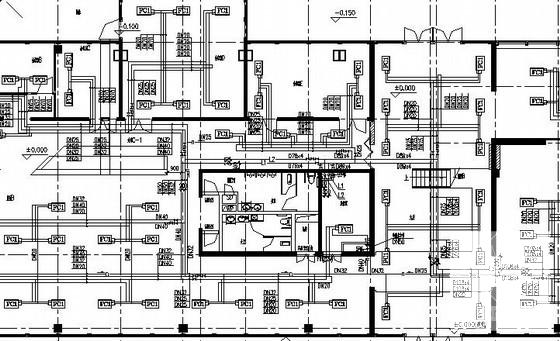

采用新风加风机盘管的地板送风空调系统。采用温湿度独立控制、下送下回的空调方式。承担室内的全部潜热负荷及部分显热负荷，其余显热负荷则由设置于地板下的干式风机盘管承担。办公室及会议室则由置于屋顶的风帽提供预处理新风...

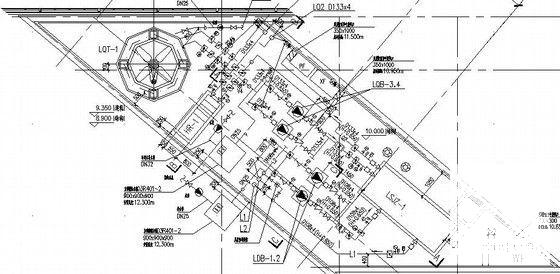

2、空调冷源系统：
主机选用优质（噪声低、振动小）高效的高温水冷螺杆式冷水机组一台，冷冻水进出水温分别为19℃/14℃。新风系统选用两台带全热回收功能的容液除湿新风机组，为新风的冷却提供冷源...

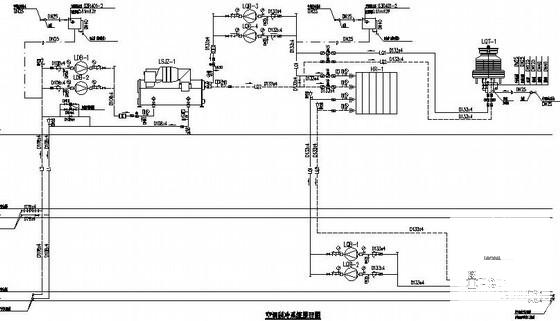

3、冷冻水系统：

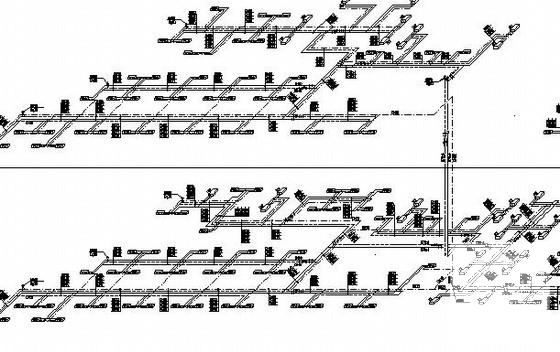

该项目冷冻水采用一级泵系统，与冷水机组采用一对一运行，同时设置一用一备。冷冻水供回水温度分别为14℃、19℃。空调水系统管路采用干管异程、支管同程式布置，各分支回水管上设置平衡阀，高位设排气，低位设泄水。
4、冷却水系统：
冷却水设置常规冷却塔冷却和池塘水冷却两种模式切换运行，二次冷却水采用闭式循环.....

，图纸共15张。
