4层别墅给排水施工CAD图纸(设计说明)

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 地下室用途:其它
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统, 废水系统, 雨水系统
  • 消防设计:灭火器配置系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流
  • 项目所在地:湖北

附件详情

  • 给排水设计总说明
  • 地下室给排水平面
  • 一层给排水平面
  • 二层给排水平面
  • 三层给排水平面
  • 屋顶给排水平面
  • 给水及热水系统图
  • 排水及雨水系统图

附件详情

本稿件为某别墅给排水施工图纸,地上3层,地下一层。设计范围:给水系统、排水系统、雨水系统、热水系统。
共9张图纸。

一层给排水平面

给水系统图

排水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

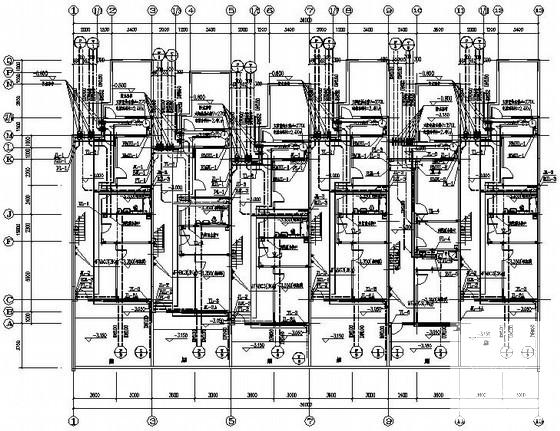

  • 别墅给排水设计图纸 - 1
    别墅给排水设计图纸 - 1

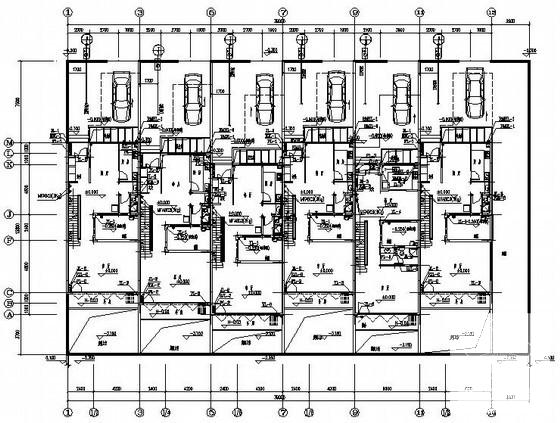

  • 别墅给排水设计图纸 - 2
    别墅给排水设计图纸 - 2

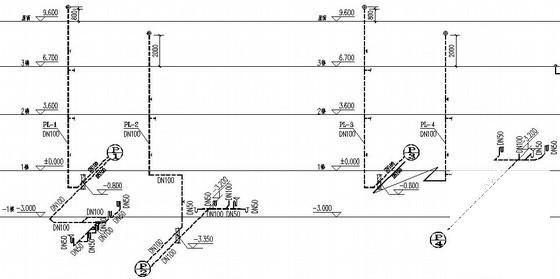

  • 别墅给排水设计图纸 - 3
    别墅给排水设计图纸 - 3

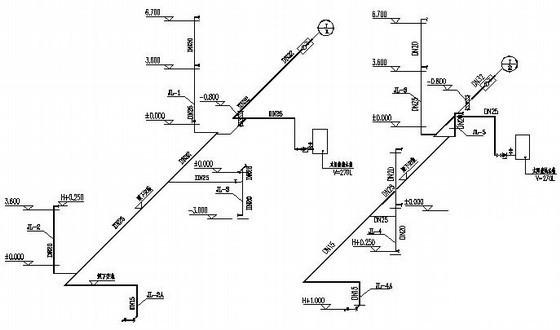

  • 别墅给排水设计图纸 - 4
    别墅给排水设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
