建筑类别:别墅
-
地上层数:2层
-
地下层数:1层
-
出图日期:2009
-
设计阶段:施工图设计
-
供水方式:市政供水
-
供水分区:无
-
污废水排水体制:分流
-
设计内容:给排水,消火栓
附件详情
建筑性质为建筑高度不超过24m的别墅1、该资料范围包括红线以内的给水排水等管道系统及小型给水排水构筑物。2、室外总水表井至城市给水管道和该项目最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。三、管道系统该项目设有生活给水系统、生活热水系统、生活污水系统。采用雨、污分流的排水体制,分别进行组织排放。

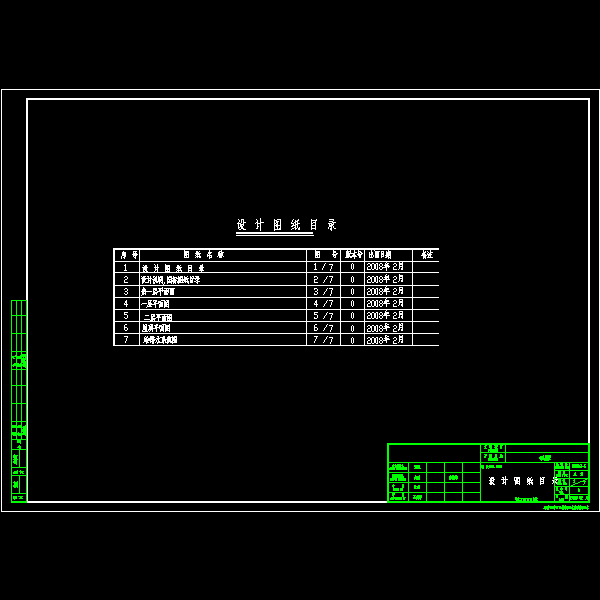

s001.dwg

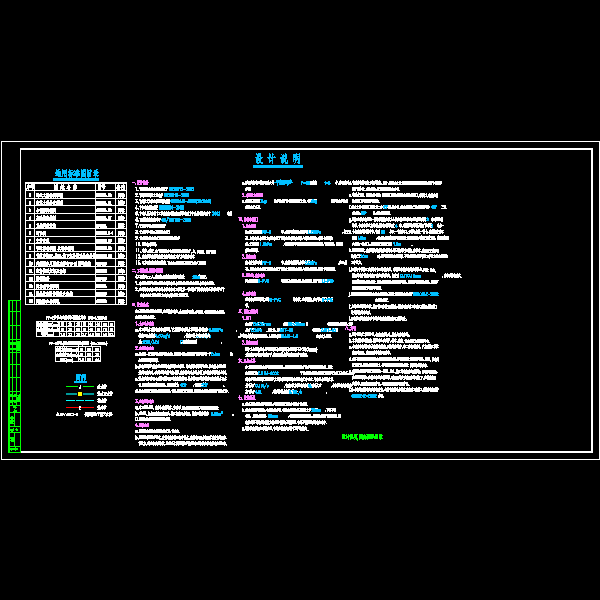

s002.dwg

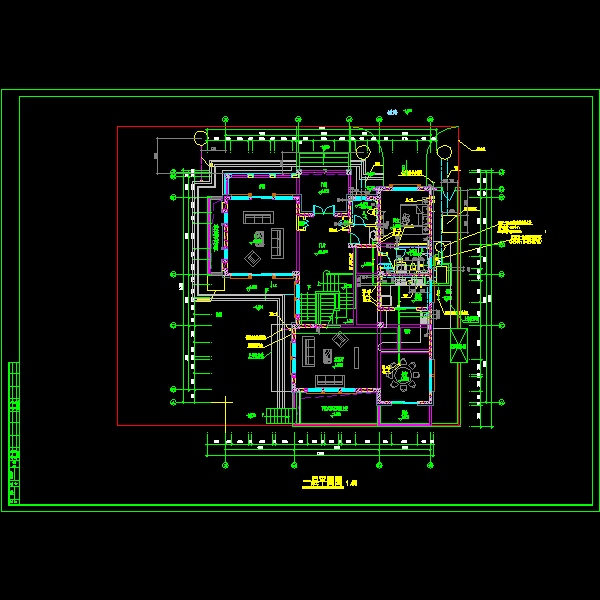

s003.dwg

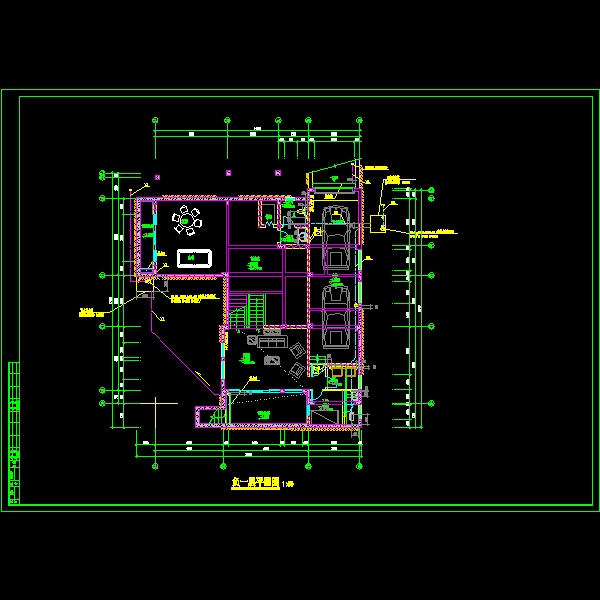

s004.dwg

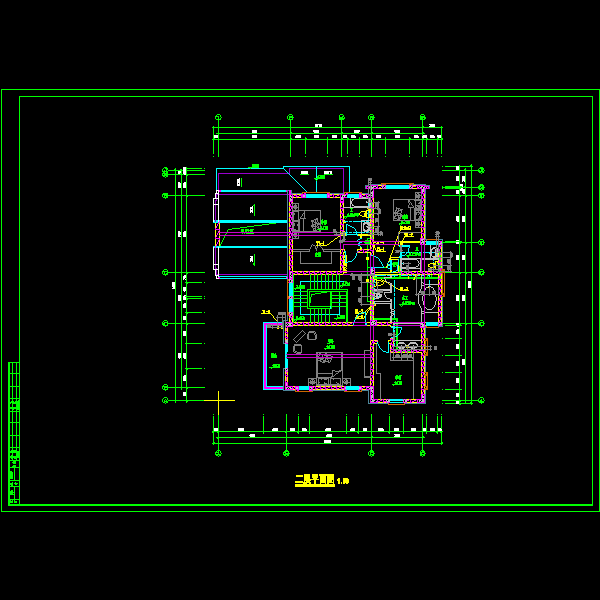

s005.dwg

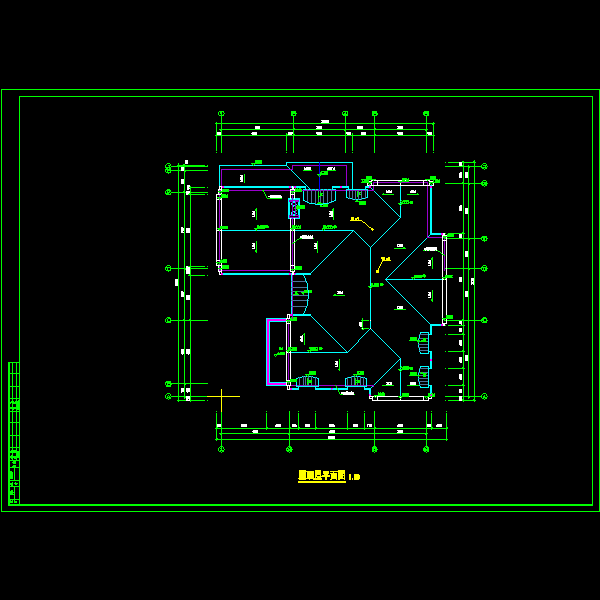

s006.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
