一份3层别墅给排水设计CAD图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑地上层数：3层
• 出图日期：2008
• 建筑设计面积：404.5平方米
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓

附件详情

该项目为三层建筑，首层为客厅和厨房，二、三层为卧室，A5总建筑面积约404.5m。三、设计范围:室内给水系统。室内污水系统。室内雨水系统。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

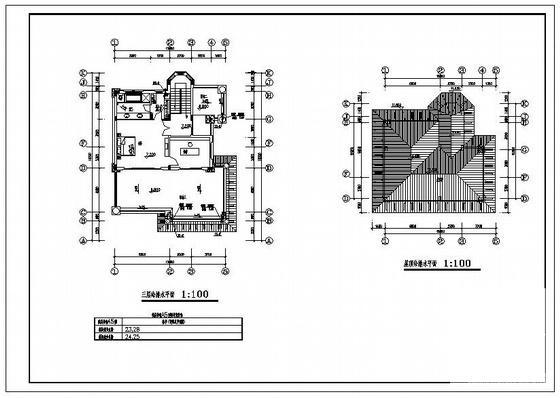

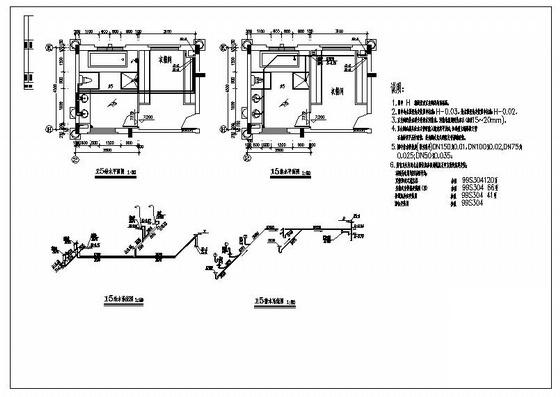

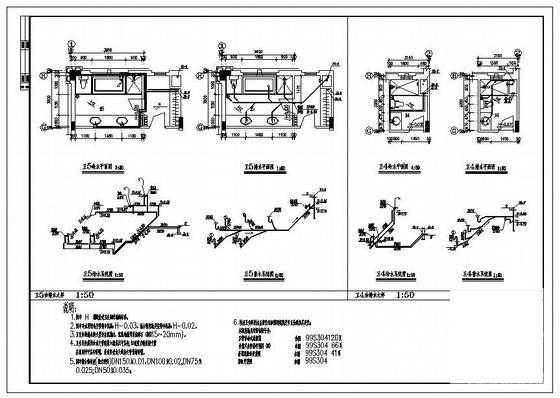

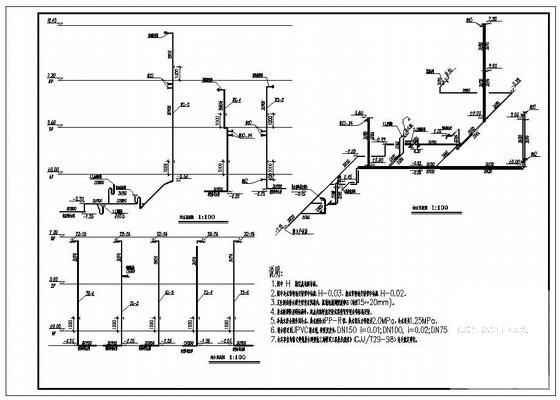

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
