隧道棚洞设计大样图cad

  • 位置:陕西
  • 编制时间:近代
  • 隧道所处的地质条件:土质隧道
  • 隧道所在的位置:山岭隧道
  • 隧道的用途分类:交通隧道
  • 围岩分类:Ⅴ:软岩

附件详情

  • 棚洞洞门图
  • 棚洞洞门配筋设计图

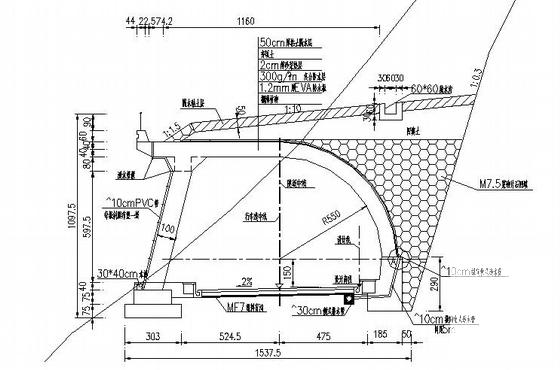

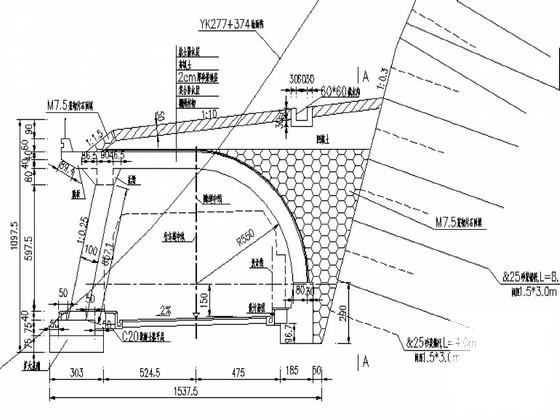

  • 棚洞结构横断面设计图
  • 棚洞结构纵断面设计图
  • 棚洞结构细部大样图
  • 棚洞顶板、边墙及右侧扩大基础配筋图
  • 斜梁配筋设计图
  • 棚洞托梁及左侧扩大基础配筋设计图
  • 加肋锚杆挡墙设计图
  • 棚洞段防排水设计图
  • 棚洞段施工缝、沉降缝防水设计图

附件详情

洞门端墙采用C25混凝土砌筑,表面采用2cm厚暗红花岗岩饰板贴面。要求墙底地基承载力≥350KPa,如达不到设计要求,应加宽加深基础。洞门加固锚杆要求与洞口段开挖同时施作,锚杆尾端外露50cm,以便与洞门钢筋焊接成整体。锚杆施工时注意锚杆孔径不小于设计孔径10cm,保证钢筋位于锚孔中心,以及确保灌浆饱满,使每根锚杆的抗拔力不小于150KN。洞门墙内外层均用φ22钢筋网,间距20X20cm,内外两层钢筋用^8钢筋连接,L=75cm,间距40X40cm,梅花型布置。棚洞套拱右端部应嵌固在稳固的岩石上。棚洞段设置三处沉降缝。
纵、横向排水管均采用三通连接。变形缝采用中埋式橡胶止水带止水,在围岩变化处设置。斜梁斜腿钢筋要求伸入顶板及右侧扩大基础,长度不少于100cm。
……共计11张,设计于

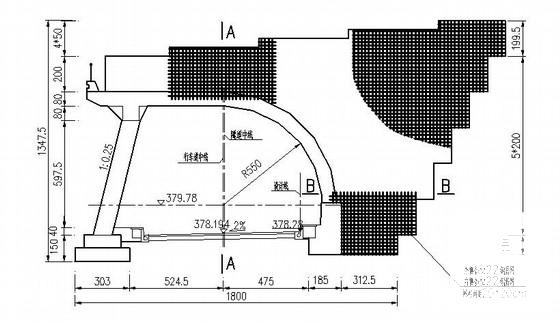

棚洞洞门立面图

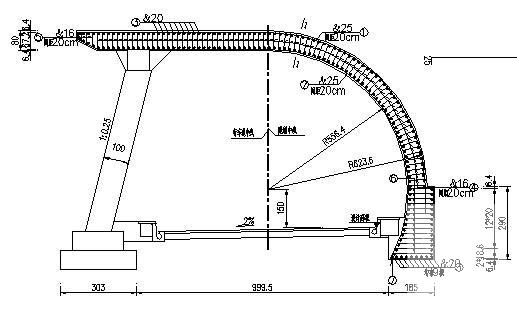

棚洞顶板、边墙及右侧扩大基础配筋图

棚洞防排水设计图

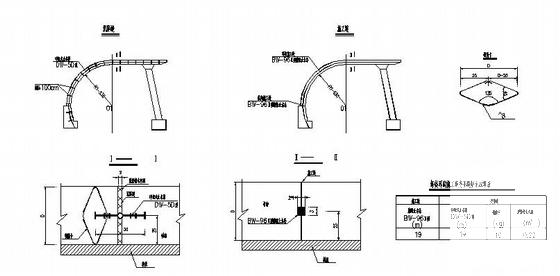

棚洞段施工缝、沉降缝防水设计图

左侧扩大基础配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 大样图设计 - 1
    大样图设计 - 1
  • 大样图设计 - 2
    大样图设计 - 2
  • 大样图设计 - 3
    大样图设计 - 3
  • 大样图设计 - 4
    大样图设计 - 4
  • 大样图设计 - 5
    大样图设计 - 5
  • 大样图设计 - 6
    大样图设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
