城市次干道道路供电照明工程施工CAD大样图设计50张

附件详情

  • 设计说明
  • 供电、照明、管道主要设备工程数量表

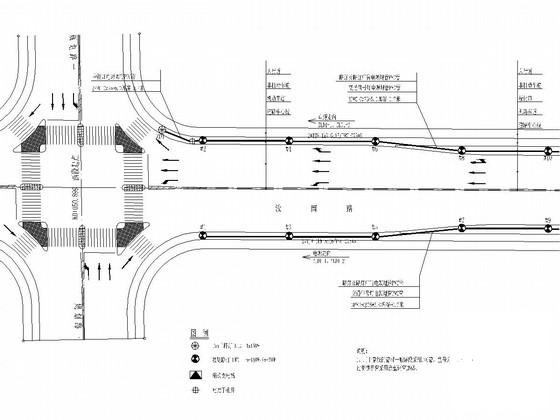

  • 道路照明 平面布置图
  • 路灯及管线布置断面图
  • 箱式变系统图
  • 配电系统接线图
  • 灯具内部接线原理图
  • 路灯与接线手孔相对位置图
  • 路灯接线手孔大样图
  • 路灯接线手孔工程数量表
  • 13m杆灯外形图
  • 15m中杆灯外形图
  • 13m灯杆基础图
  • 13m灯杆地脚螺栓大样图
  • 13m灯杆基础配筋图
  • 15m中杆灯基础图
  • 路灯接地系统图
  • 电力监控系统图
  • 箱式变外形结构图
  • 箱式变电站接地平面图
  • 应急照明配电箱外观尺寸及内部布置图
  • 线缆管沟断面图
  • 线缆管沟基础图

附件详情

该项目建设总里程3.154km,红线宽40m,三幅路断面,双向六车道。
根据本项目的特点,其用电负荷主要为道路照明及部分交通信号灯设施,属于三级负荷。本道路属于该城镇重要主干道,有几个交通枢纽,外线电源应采用10kV专线进行供电或者采用环网供电方式,外线电源由业主委托供电部门实施,该资料界面从路灯变电所高压架空进线终端杆处开始。
……
道路 照明设计标准 取值:
本项目采用城市次干道的照明标准:车行道平均照度约为19.5lx,亮度均匀度和照度均匀度不小于0.4;非机动车道平均照度15lx、人行道平均照度为8lx左右,灯具维护系数为0.7;与主干路/次干道的交会区平均照度值为35lx左右,眩光指数为4~6,节能评价指标机动车交通道路的照明功率密度值LPD不大于0.91W/m2,采用截光型灯具,灯具防护等级不小于IP55。灯具采用双侧对称布置方式,为了保证路面照度均匀度和将眩光限制在容许范围内,采用截光型灯具,灯具纵向间距S,安装高度H和路面有效宽度W之间满足关系:H≥0.5W,S≤3H。
……
道路照明布置设计:
路灯布置及选型:路灯选型主要依据道路的宽幅、断面组成。该项目路幅宽度50米。
路灯灯布置方案为:在侧分车带内采用杆高11米,功率为180+70W LED双侧路灯,为两主干机动车道,非机动车道及人行道照明,灯具布置间距控制为28米左右。
……
共50张,。

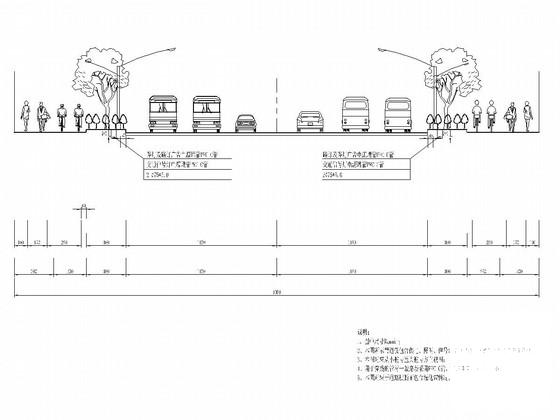

路灯及管线横断面布置图

灯具内部接线图

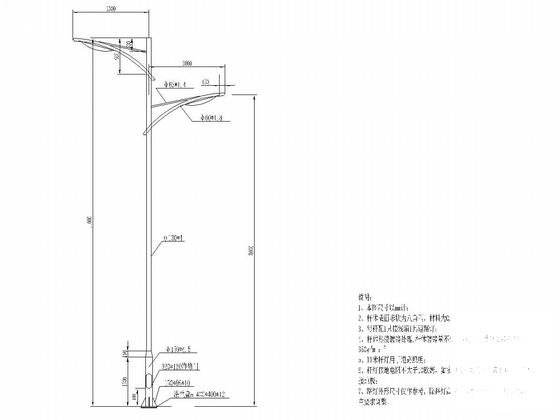

11米杆灯外形图

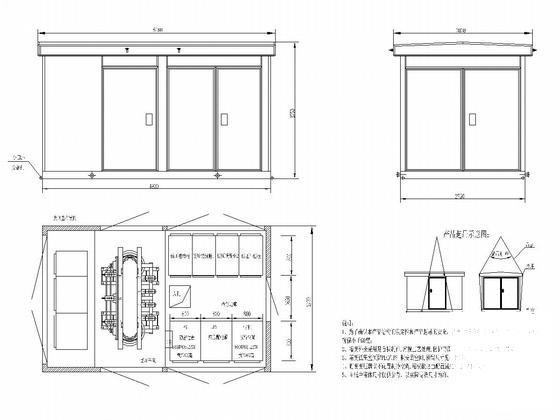

箱式变外形结构图

路灯接线手孔大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 道路工程施工设计 - 1
    道路工程施工设计 - 1
  • 道路工程施工设计 - 2
    道路工程施工设计 - 2
  • 道路工程施工设计 - 3
    道路工程施工设计 - 3
  • 道路工程施工设计 - 4
    道路工程施工设计 - 4
  • 道路工程施工设计 - 5
    道路工程施工设计 - 5
  • 道路工程施工设计 - 6
    道路工程施工设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
