城市次干道照明工程施工图纸设计cad平面图及布置图

附件详情

本道路全长0.582公里，本册图纸主要为照明部分施工图设计。 …… 主要技术标准： 该资料所属道路等级为城市次干道Ⅲ级，采用的技术标准为： 设计行车速度：30公里/小时
最大纵坡：1.53%
路幅宽度：24米 车行道宽度：2×8米 人行道宽度：2×4米
车行道正常横坡：1.5% 人行道正常横坡：2%
一般路基段缘石高出路面的高度：15厘米
车辆荷载：公路I级
停车视距：≥30米
道路交通量达到饱和状态时设计年限：20年
……

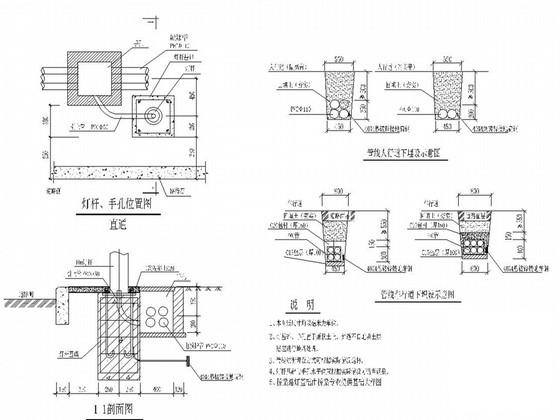

道路照明采用常规低杆灯照明方式，照明灯杆采用单臂灯杆，灯具双侧布置在两侧人行道上，灯杆高度为10m，灯具功率为150W，灯杆悬挑臂长1.5m，仰角10°，灯杆间距30m左右，道路加宽段采用灯具功率250W，弯曲段缩小间距提高照度。具体布置详照明平面图。
道路照明灯具选择要求采用半截光型，灯具采用高光通钠灯，初始光通量要求不低于121lm/W, 照明灯具防护等级要求不低于IP65，灯具效率要求不低于70%，灯具配套供应镇流器、触发器、补偿电容器等附件。镇流器应采用节能型电感镇流器。
……
共13张，。
