国内区星牌建材厂29层住宅楼暖通施工CAD大样图

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：住宅
  • 建筑设计面积：31168.36平方米
  • 建筑地上层数：29层
  • 建筑地下层数：2层
  • 图纸设计深度：施工图
  • 设计内容：通风,采暖,防排烟
  • 冷热源：市政热网
  • 采暖系统：散热器供暖
该项目为北京市朝阳区星牌建材厂B07地块限价商品房项目2号住宅楼， 本楼总建筑面积31168.36平方米，其中地上30117.36平方米。地上219层地下2层。其地上建筑为住宅，地下为设备夹层和自行车库。本小区最高建筑为29层。
该资料为住宅楼内的采暖、通风及防排烟设计。

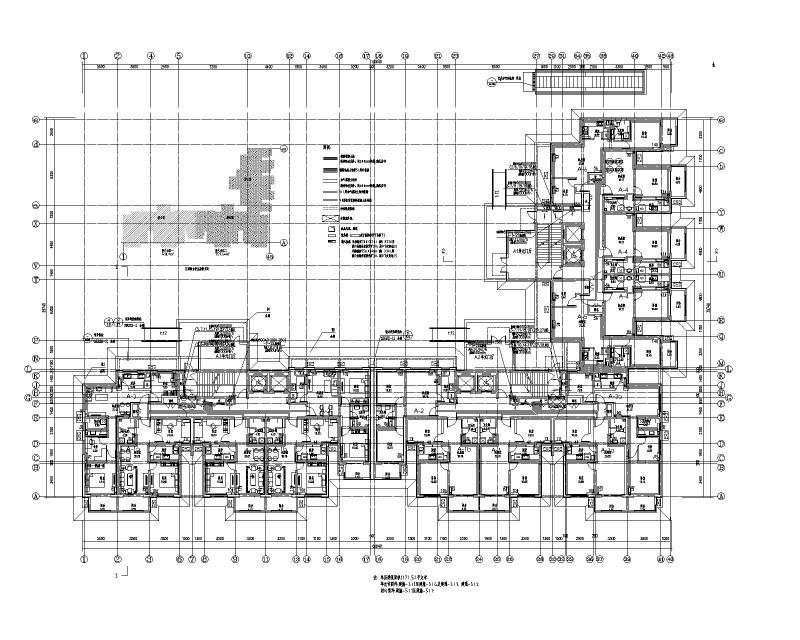

首层平面图

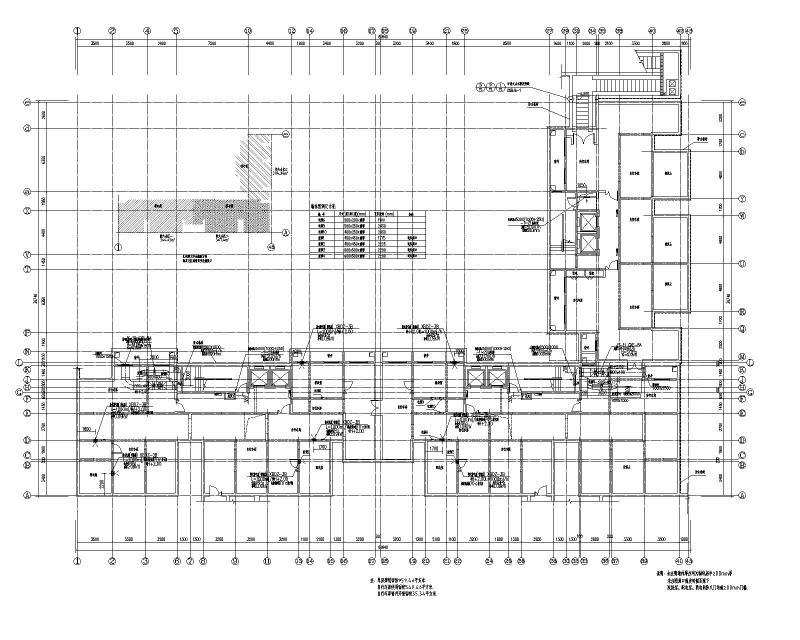

地下室通风平面图

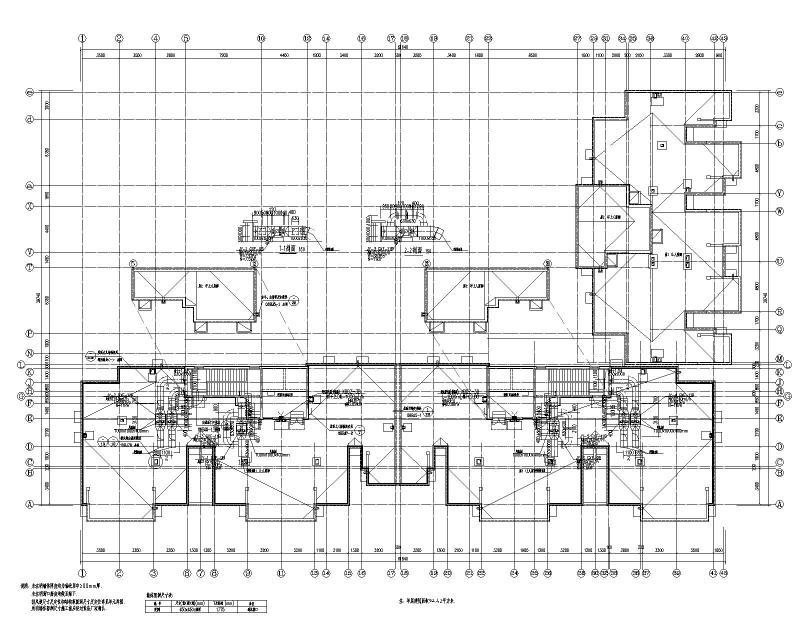

机房层平面图

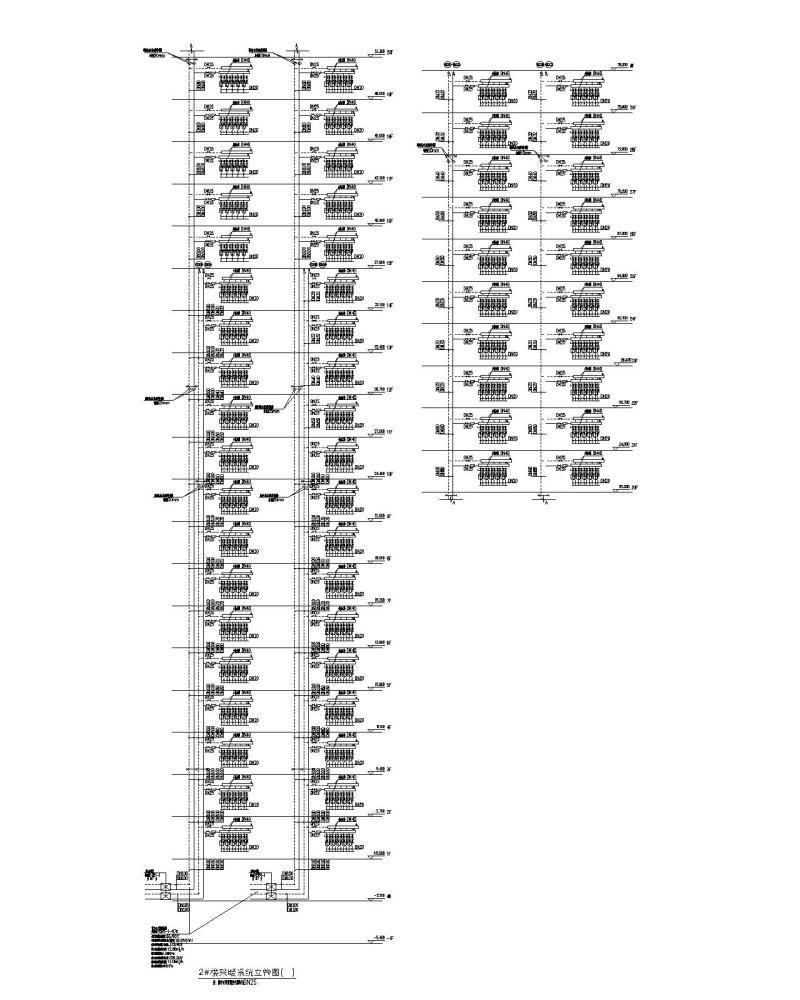

采暖系统立管图

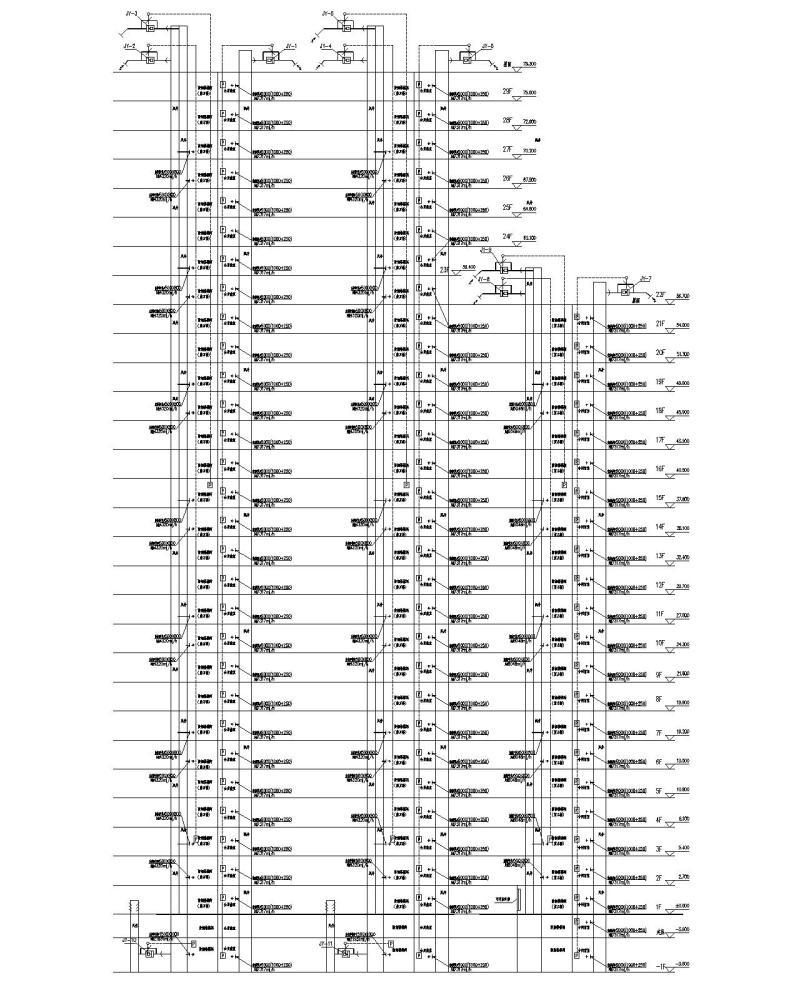

防排烟系统图
大样图
缩略图
