国内住宅区地下锅炉房建筑暖通系统设计CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 参考图纸：4张
• 设计年代：近代
• 设计内容：采暖
• 项目所在地：北京

附件详情

一、项目概要：
该项目为地下锅炉房。地下一层、局部地上一层；为丁类生产厂房,设计使用年限为50年,抗震设防烈度为8度...
二、冷热源：
全自动燃气热水锅炉，一次水温度95/70°C...
三、燃气（油）系统：
锅炉间及燃气计量间或日用油箱间应安装可燃气体浓度报警装置及事故排风装置，事故排风12次/h，平时排风6次/h...

图纸共4张。

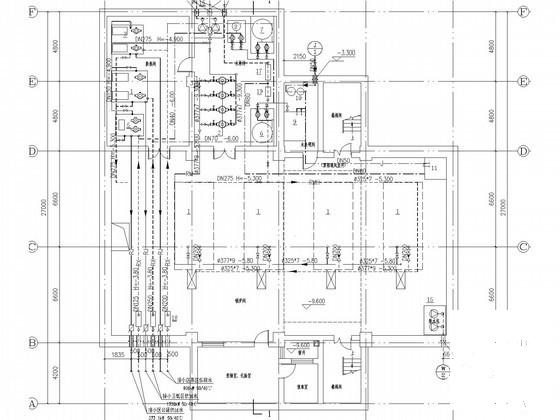

锅炉房基础及风路平面图

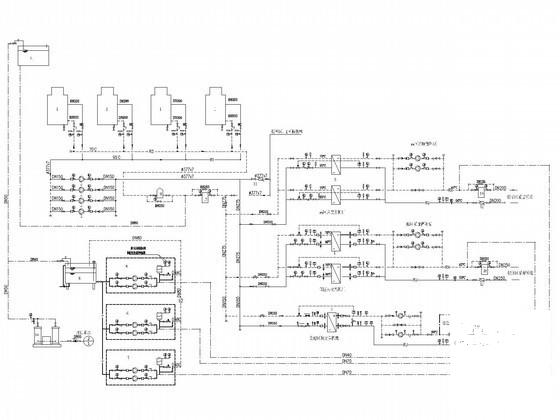

锅炉房系统原理图

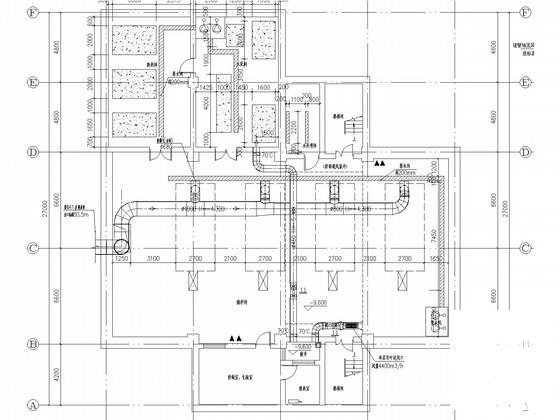

锅炉房水路平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

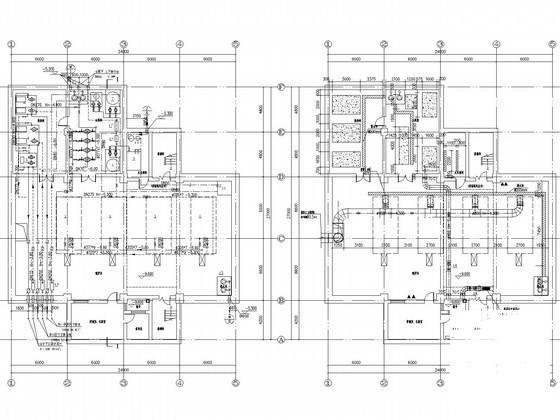

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-28 21:16:09上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
