5层迎贤苑B区楼内暖通CAD施工大样图2

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：住宅
  • 建筑高度类型：多层建筑
  • 建筑地上层数：5层
  • 图纸设计深度：施工图
  • 设计年代：近代
  • 设计内容：采暖
  • 空调系统：全水系统
  • 水系统：双管制
  • 项目所在地：山东
一、项目概要
1. 本项目官桥镇北韩、中韩村（迎贤苑）改造项目，位于山东省滕州市S345省道以东，府后路以北。
2. 本建筑单体为B区7#14#楼，无地下室，地上五层建筑，建筑具体功能如下：
一层主要为商业网点、热力小室、电气间以及住宅门厅；
地上二～五层均为住宅，住宅共24户；
3. 该项目主要技术指标：
该项目总建筑设计面积：3035.19平方米 ，基底面积：921.26平方米 。
建筑层数：地上5层。
建筑高度：16.10m（室外地坪至屋面高度）
4. 建筑设计使用年限：50年；建筑类别：多层住宅建筑；民用建筑工程设计等级：三级。
5. 建筑耐火等级：地上二级。
6. 抗震设防烈度: 7度。结构类型：砖混结构；基础形式：条形基础。
二、设计依据
1. 《民用建筑供暖通风与空气调节设计规范》GB50736-近代
2. 《建筑设计防火规范》GB50016-近代(版)
3. 《居住建筑节能设计标准》DB37/5026-近代
4. 《供热计量技术规程》 JGJ 173-近代
5. 《住宅设计规范》 GB50096-近代
6. 《住宅建筑规范》GB50368-近代
7. 《绿色建筑设计规范》DB37/T5043-近代
8. 《绿色建筑评价标准》GB/T50378-近代
9. 《建筑给水排水及采暖工程施工质量验收规范》GB50242-近代
10.《公共建筑节能设计标准》GB50189-近代
11.《建筑机电工程抗震设计规范》GB50981-近代
12.《城镇供热管网设计规范》CJJ34-近代
13.《城镇供热直埋热水管道技术规程》CJJT 81-近代
14.《建筑防烟排烟系统技术标准》GB51251-2017
15.《绿色建筑评价标准》DB37/T5097-2017
16.《辐射供暖供冷技术规程》JGJ142-近代
17.《民用建筑太阳能热水系统应用技术规范》GB50364-近代
18.《商店建筑设计规范》JGJ48-近代
19.甲方提供的设计委托书及设计要求、已批准的初步设计文件。
三、 设计范围
建筑物内的供暖、通风、空调、防排烟系统设计

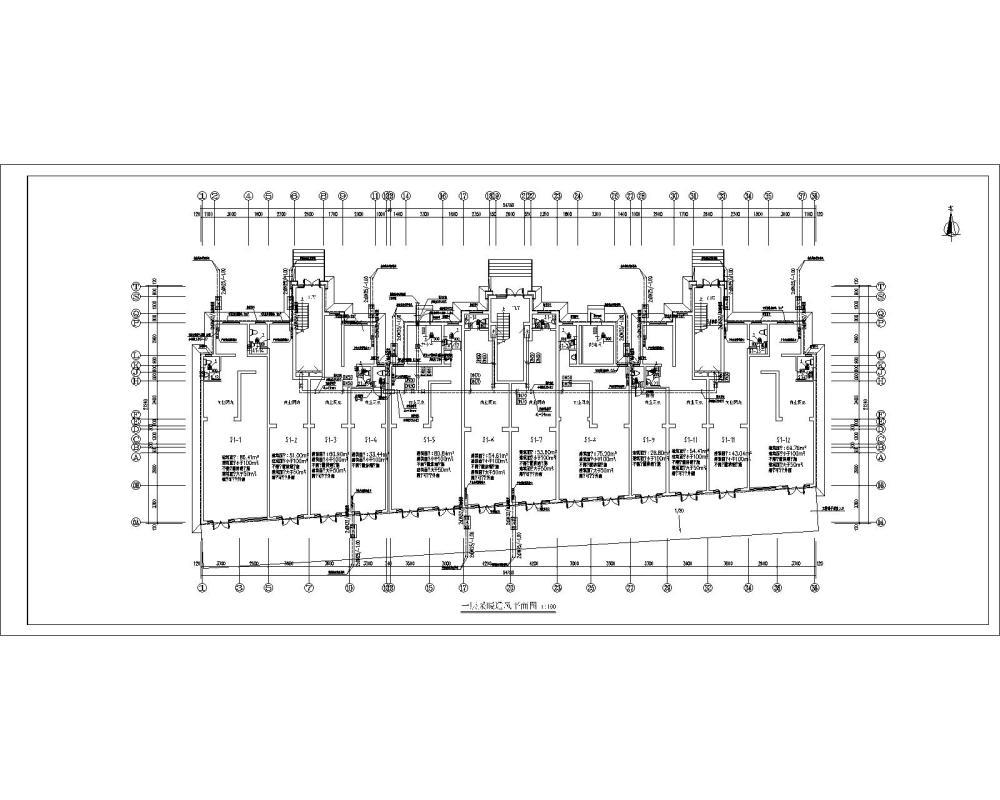

一层采暖通风平面图
二层采暖通风平面图
五层采暖通风平面图

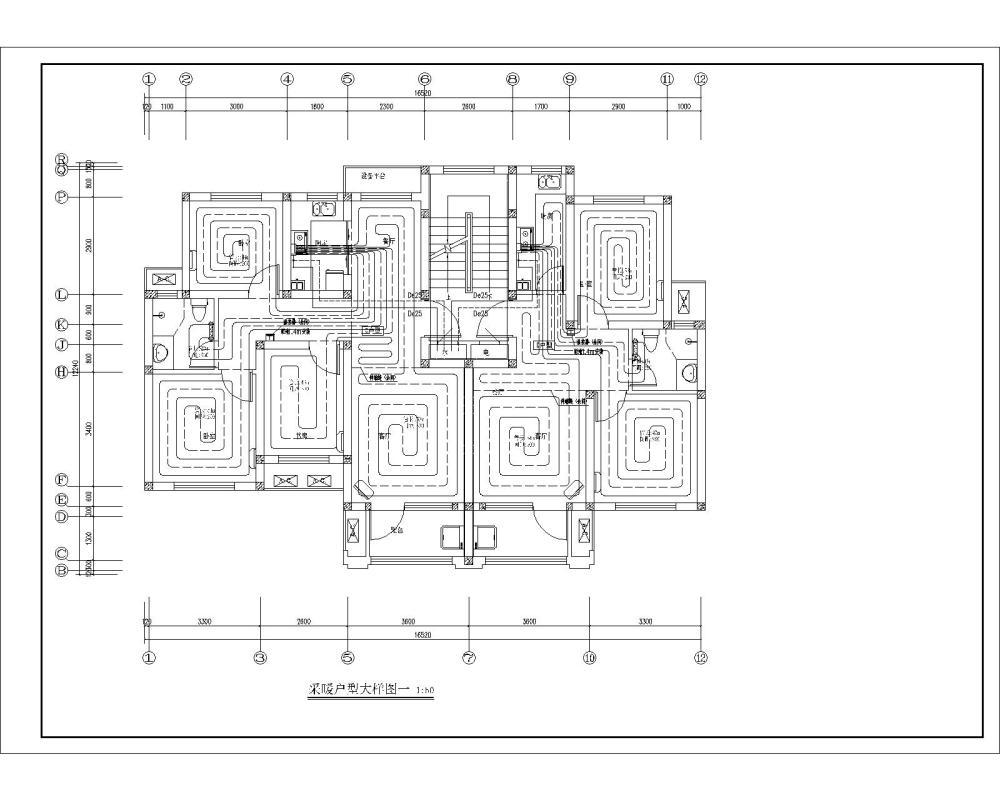

采暖户型大样图一
设计说明
负荷表

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 暖通大样图 - 1
    暖通大样图 - 1
  • 暖通大样图 - 2
    暖通大样图 - 2
  • 暖通大样图 - 3
    暖通大样图 - 3
  • 暖通大样图 - 4
    暖通大样图 - 4
  • 暖通大样图 - 5
    暖通大样图 - 5
  • 暖通大样图 - 6
    暖通大样图 - 6
以上是部分截图，请下载附件后查看完整高清内容
