迎贤苑ABC区二级网平面布置CAD施工图纸(预制直埋保温管)(dwg)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有

• 建筑类别：住宅

• 建筑高度：多层建筑

• 图纸设计深度：施工图

• 设计年代：近代

• 设计内容：采暖

• 冷热源：空气源热泵

• 空调系统：全水系统

• 水系统：双管制

• 项目地址：山东

一.设计依据:

<<城镇供热管网设计规范>> CJJ34-2010;

<<高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件>> GB/T29047-2012;

二. 设计内容:

该项目为迎贤苑小区集中供热管网工程。设计范围：空气能热源站至A区换热站DN300、至BC区换热站DN350埋地管道；区换热站至各楼内热表间管；楼内热表间至各单元入户管。设计主管径为DN350~DN50，埋地敷设;室内采暖形式为换热器采暖,热水管网设计供回水温度为55°C/45°C,管网压力等级为PN16。现有供热负荷A区住宅47317平米，幼儿园3652平米，社区797平米；B区住宅56427平米，行政服务4910；C区（建设中）住宅25595平米。

图纸展示：

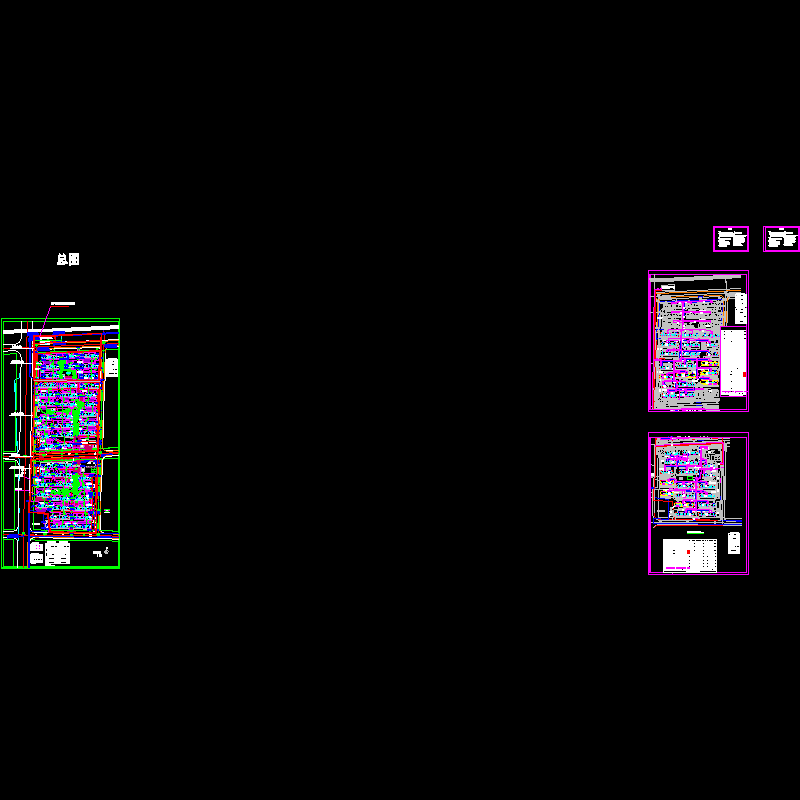

总平面图

室外采暖管线总平面图1

室外采暖管线总平面图2

设计及施工说明

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-7-23 22:20:37上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在学习案例专区发帖交流相关知识。
