6层办公楼给排水消防系统设计施工CAD大样图

资料简介
赚取积分

建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：72688平方米
建筑地上层数：6层
建筑地下层数：2层
图纸设计深度：施工图
图纸设计格式：CAD2000
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,湿式灭火系统,灭火器配置系统
供水方式：市政供水,变频供水
供水分区：两区
排水体制：污废合流
排水技术：虹吸雨水（满管）
雨水重现期：10年
项目所在地：北京
设计详细说明：有

项目概要：

本建筑物为一类高层建筑，地下二层、地上六层，建筑高度约30.00米，总建筑面积约72688平方米。地下二层为车库、设备机房等。地下一层为研发区、汽车库及设备用房。一层为建筑物主要出入口及中庭（中庭高度约30米）、餐饮及其加工区、研发区、报告厅。二层主要分为两个部分，办公区和研发区。三层以上主要为办公区。

设计内容：

给水系统，生活热水系统，中水系统，污水排水系统，雨水排水系统，消防系统等

部分图纸展示：

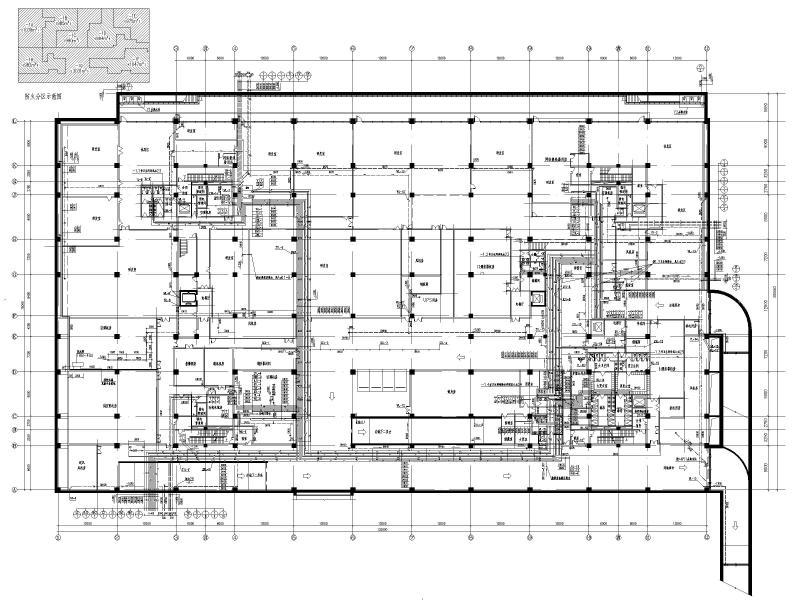

地下一层给排水平面图

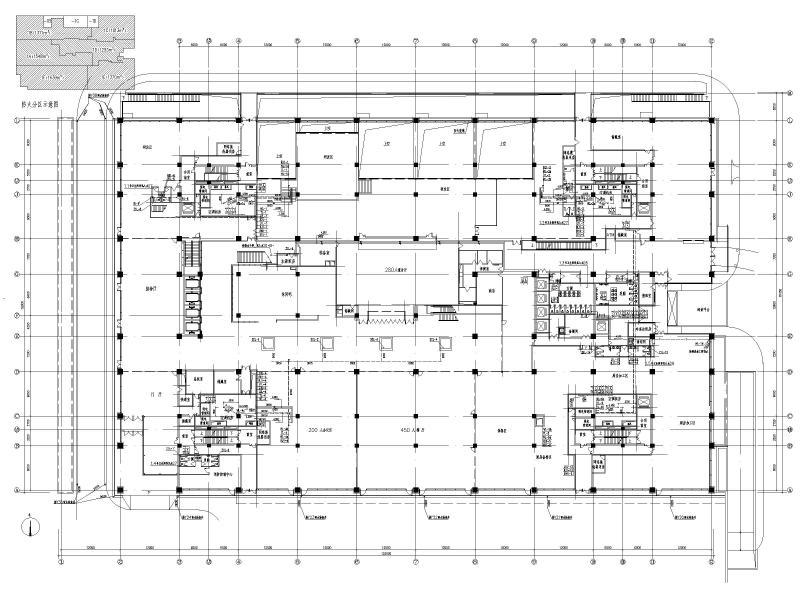

一层给排水平面图

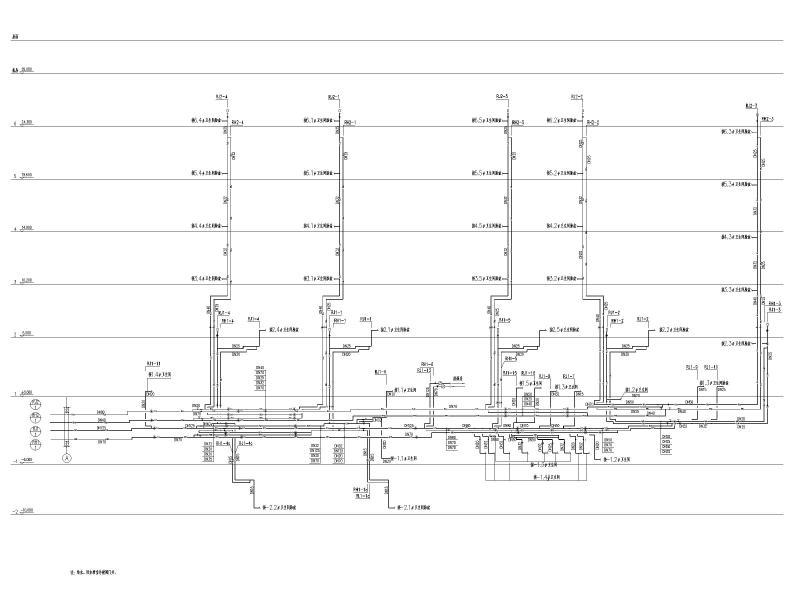

给水系统原理图

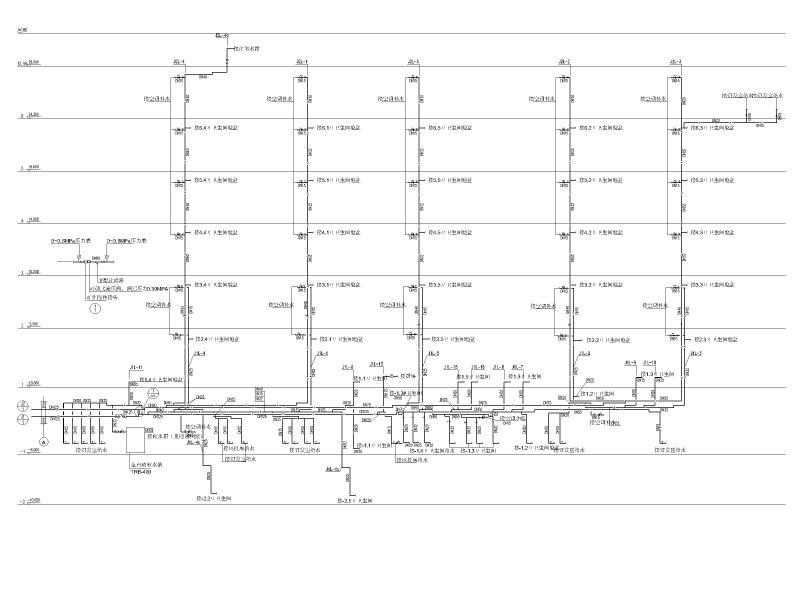

热水系统原理图

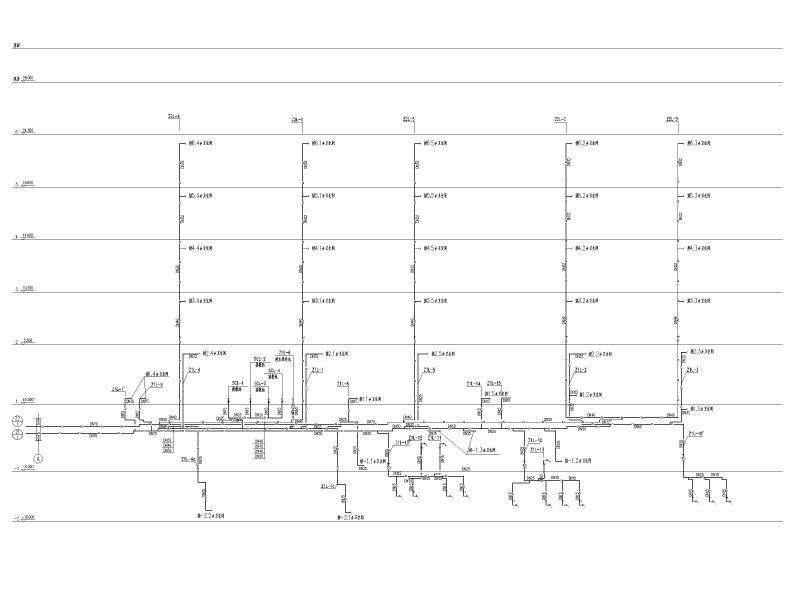

中水系统原理图

卫生间给排水大样图（四）

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
