顺义3层幼儿园采暖通风设计施工CAD图纸

项目概要:

1、工程名称：顺义区赵全营镇镇中心区C1-02、C1-03、C1-04等地块居住、商业（配建限价商品房）(原板桥四期)项目。

2、建设地点：项目位于北京市顺义区赵全营镇中心区

3、建筑设计结构形式：框架结构.

4、建筑类别及防火等级：该项目为幼儿园建筑，地上耐火等级为二级。设计合理使用年限为50年。

5、经济技术指标：总建筑设计面积：5200m2;地上（1轴~3轴）两层，一层层高3.9m，二层层高4.6m；地上（4轴~21轴）三层，层高均为3.6m。

设计范围：

该项目的设计范围包括:幼儿园的采暖通风设计；厨房通风仅预留条件，施工图二次设计。

部分图纸展示：

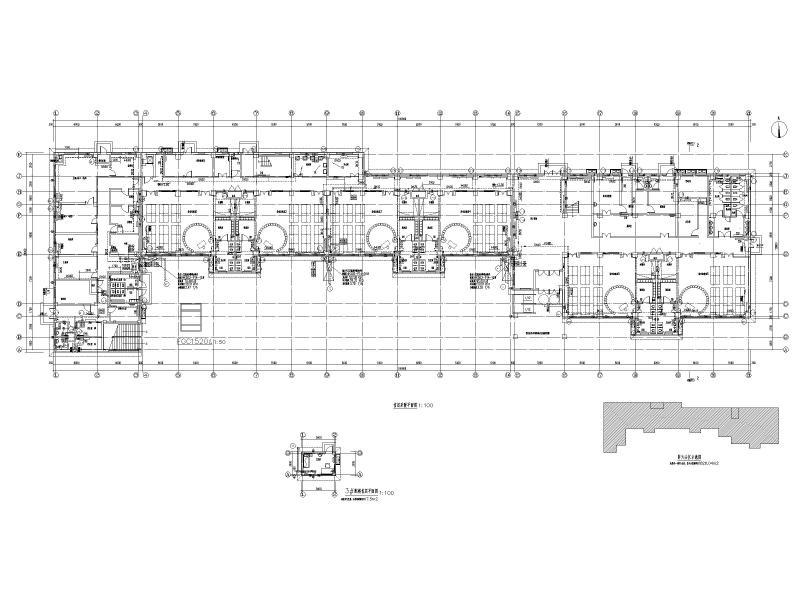

首层采暖平面图

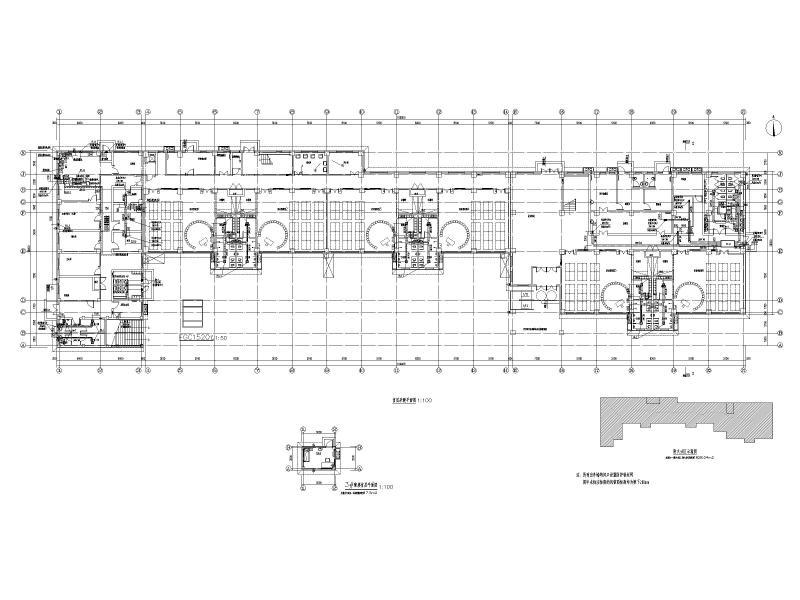

首层通风平面图

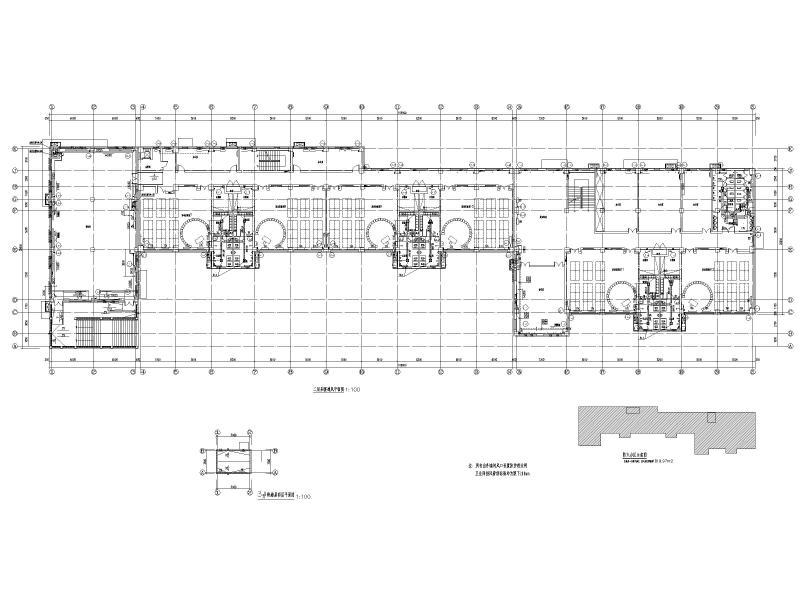

二层采暖通风平面图

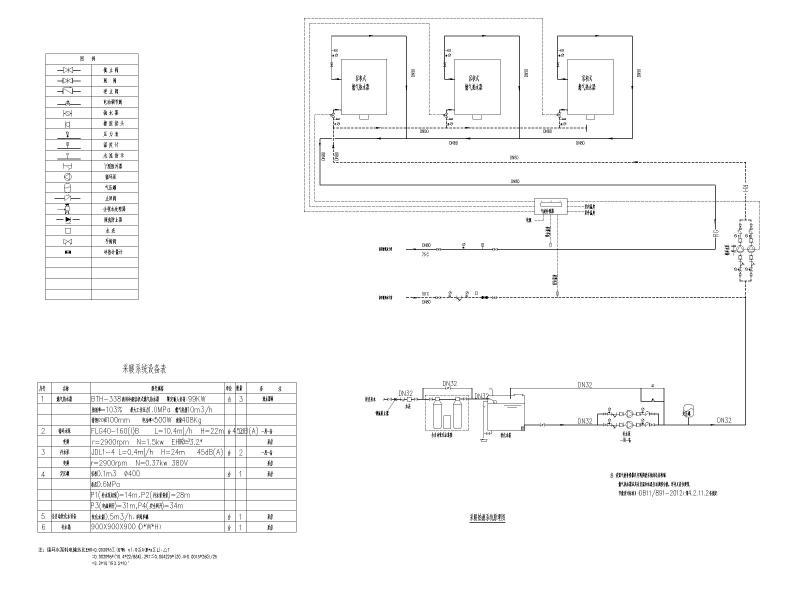

采暖热源系统原理图

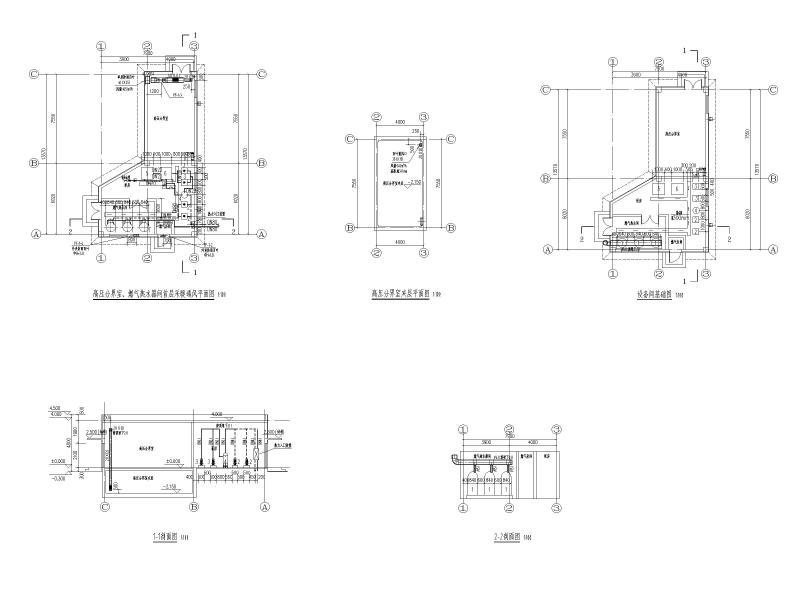

燃气热水器间、高压分界室首层采暖通风平面图

热力系统二采暖原理图

热力系统一采暖原理图
