该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源
-
附件设计说明:有
-
建筑类别:其他
-
建筑设计结构形式:钢筋混凝土结构
-
建筑设计面积:1529.54平方米
-
图纸设计深度:施工图
-
参考图纸:7张
-
设计年代:近代
-
生活供水设计:生活给水系统
-
排水设计:雨水系统
-
排水体制:污废合流
-
大样节点:卫生间
-
项目所在地:浙江
附件详情
-
给排水设计说明
-

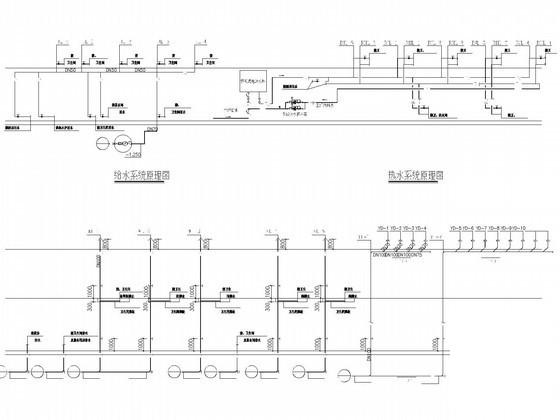

给水排水热水雨水系统原理图
-

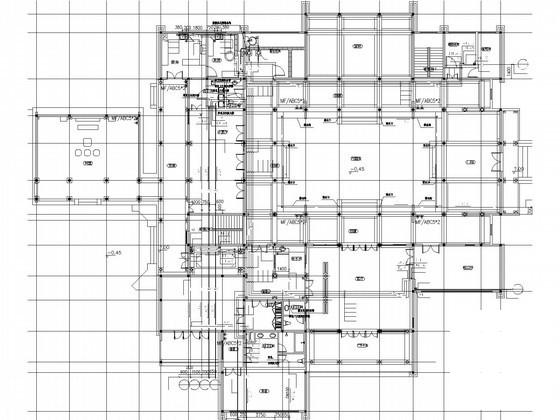

消防给排水平面图
-

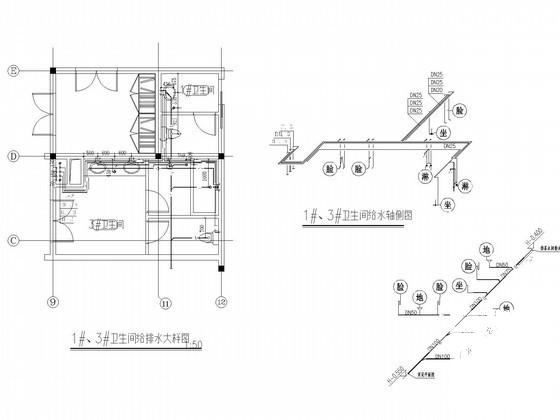

卫生间给排水大样图
附件详情
禅修院建筑面积1529.54平米,建筑类别为低层公共建筑。建筑高度9.15米。设有生活给水系统,生活热水系统,生活排水系统,雨水系统,灭火器配置。
,共7张。
第 1 张图
第 2 张图
第 3 张图
第 4 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
