一份11,028平米11层公共建筑给排水消防CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：其他
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：11,028平方米
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：47张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 排水体制：污废分流,雨污分流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 大样节点：泵房,卫生间
• 项目所在地：安徽

附件详情

• 给排水施工图 设计总说明
• 给排水平面图
• 喷淋布置平面图
• 消火栓系统原理图
• 喷淋系统原理图
• 雨水系统原理图
• 污水系统原理图
• 消防水箱剖面图
• 热水系统原理图
• 集水坑排污泵系统原理图
• 给水系统原理图
• 卫生间大样图
• 泵房大样图
• 水泵房设备、预埋套管大样图

附件详情

该资料范围为建筑单体的室内生活给排水及消防给排水设计。
，共47张。

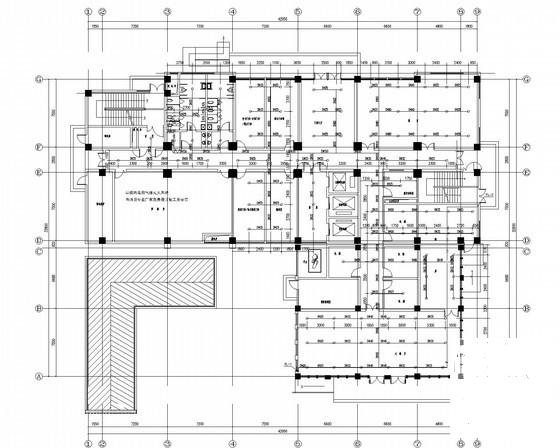

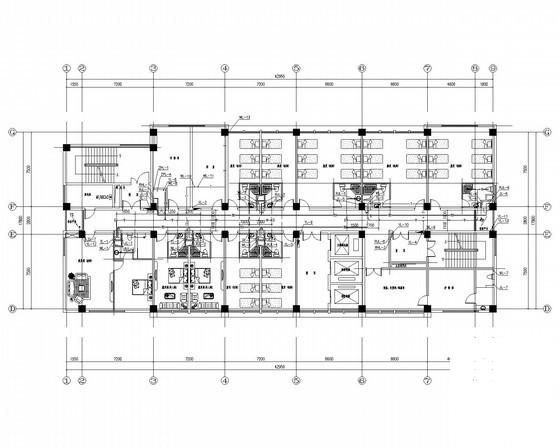

排水平面图

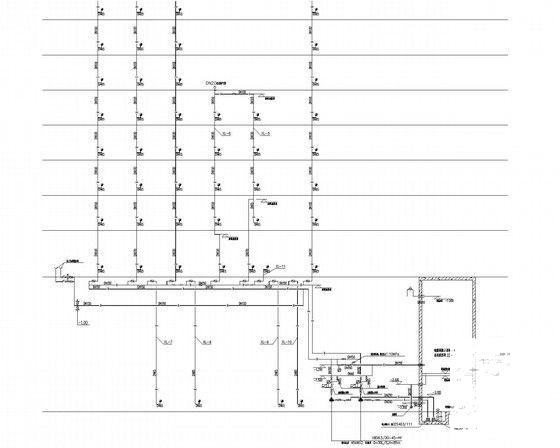

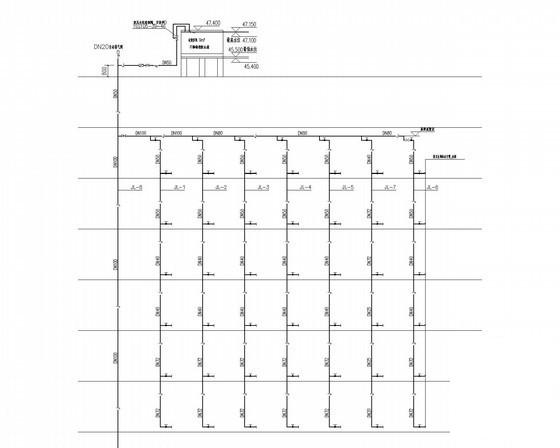

给水系统原理图

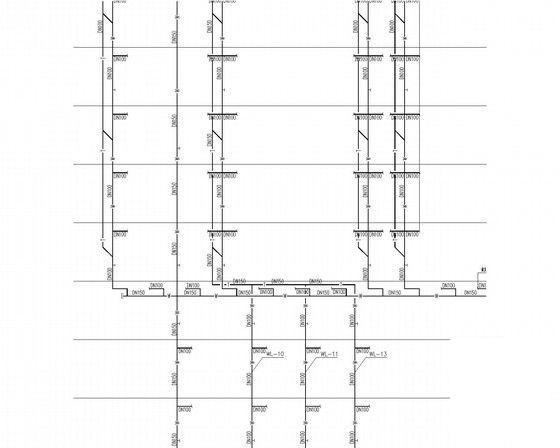

无水系统原理图

消火栓系统原理图

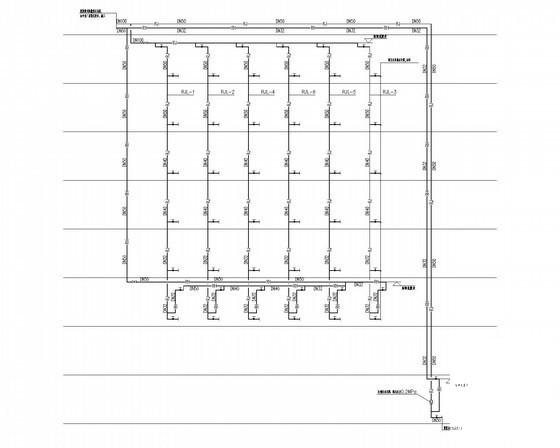

热水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
