5层重点大学教学楼空调通风排烟系统设计施工CAD图纸（甲级院风冷热泵）(压缩式冷水机组)(dwg)

ffgg7781 · 发表于 2020-8-27 07:01:46

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

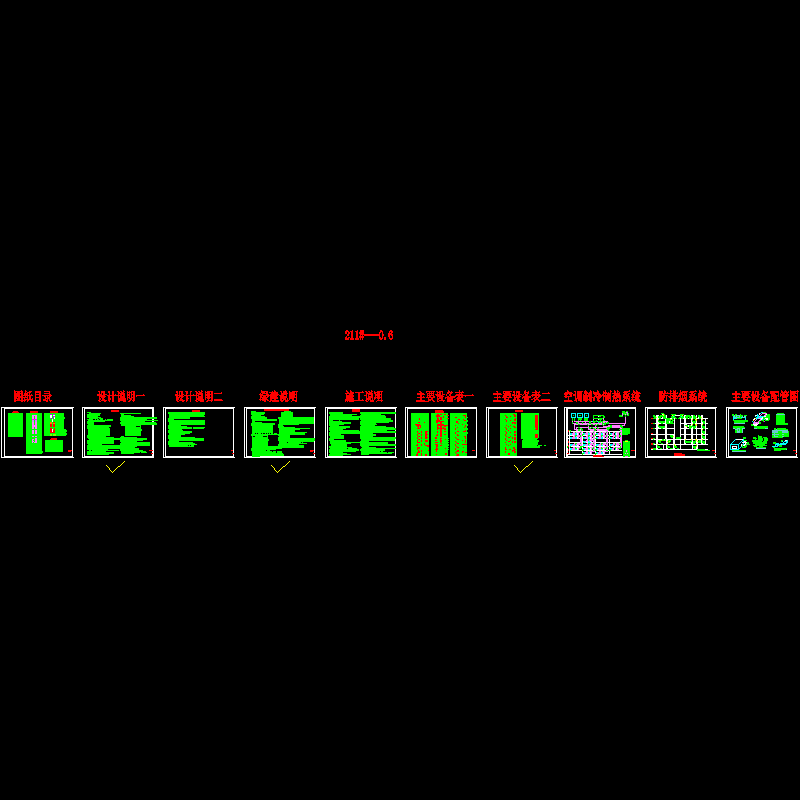

设计说明：有
建筑类别：文化
建筑高度：多层建筑
建筑面积：28893.64平方米
地上层数：5层
地下层数：1层
图纸设计深度：施工图
参考图纸：30张
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
水系统：定流量,变流量,双管制,异程式,闭式
送风方式：散流器送风
项目地址：重庆

附件详情

一、项目概要：
项目位于重庆市，地下1层 ,地上5层 ,建筑高度23.40米 ,总建筑面积 28893.64m2...
二、冷热源：
空调制冷制热系统选3台螺杆式风冷热泵机组...

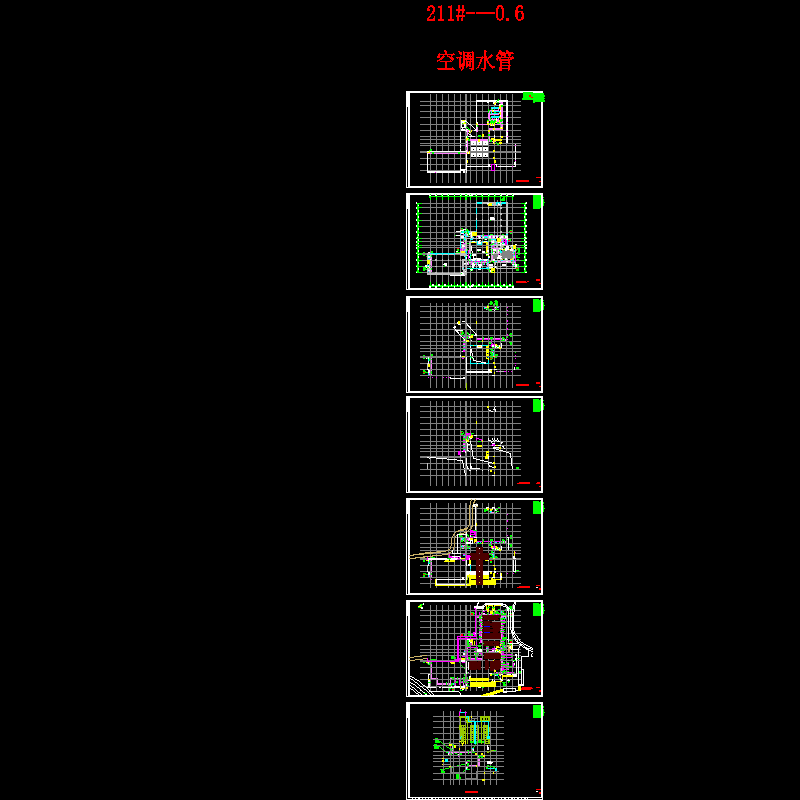

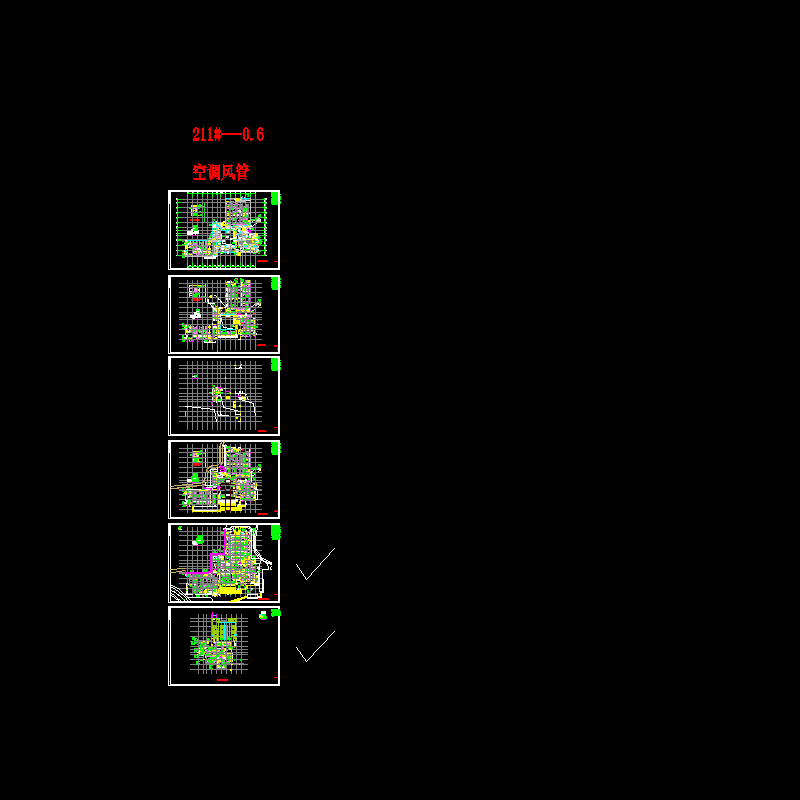

三、空调系统：
1.采用双管闭式机械循环系统,主机侧定流量，负荷侧变流量。
2.空调冷热水主立管为异程式 ,各层水平支管为异程式。
3.大空间空调区域采用全空气系统，陈列厅等采用冷冻水型恒温恒湿空调机组，采用风机盘管加独立新风系统，对外大门处设置风幕...

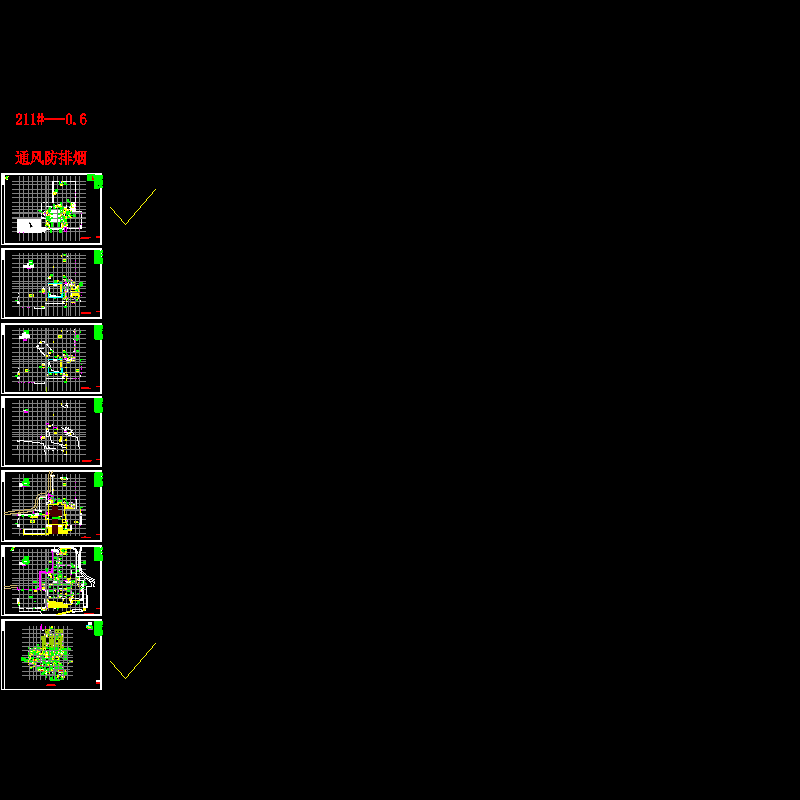

四、通风系统：
1.负一层设备房，车库等处均设置机械通风系统。
2.柴油发电机房和储油间设置独立的机械排风系统。
3.变配电间设置独立的机排风系统...
五、防排烟系统：
1.负一层的车库设置一个防烟分区,设置机械排烟系统。
2.地上各层超过20m的内走道及超过60m有外窗的走道均设机械排烟系统...

图纸共30张。
