20层13万平综合区采暖通风防排烟系统设计施工CAD图纸（热风幕采暖建筑形式多）(柴油发电机房)(dwg)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅,办公,商业,酒店,娱乐
• 建筑高度：高层建筑
• 建筑面积：130000平方米
• 地上层数：20层
• 图纸设计深度：施工图
• 参考图纸：58张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,冷热源
• 冷热源：锅炉,空气调节器
• 空调系统：制冷剂系统
• 采暖系统：散热器供暖,热水辐射
• 水系统：双管制,同程式
• 送风方式：散流器送风
• 项目地址：新疆

附件详情

一、项目概要：
该项目位于新疆喀什，总建筑面积约为13万平方米，由办公楼、超市、美食城、地下室、配套设备房，最高层数20层...
二、冷热源：
采暖热源均来自于锅炉房换热机组，经高低区换热机组换热后送入各采暖系统。供回水温为85~60℃...
三、采暖系统：
1.办公楼设置散热器采暖，分区双管下供下回系统。
2.地下室车库设置散热器采暖，水平双管同程系统。
3.车库出入口设置热风幕采暖，水泵房设置散热器采暖系统，水平双管同程系统...
四、通风系统：
1.变配电房采用气体灭火方式，按换气次数12次/小时计算进行机械通风。
2.水泵房采用机械送排风，按6次/小时换气次数计算。
3.柴油发电机房按12次/小时换气次数计算,自然补风...
五、防排烟系统：
1.地下一层车库的排烟系统与平时通风相结合，平时排风，火灾时排烟，排烟量按6次/小时计算。
2.地下室变配电房采用气体灭火方式，无需排烟系统...

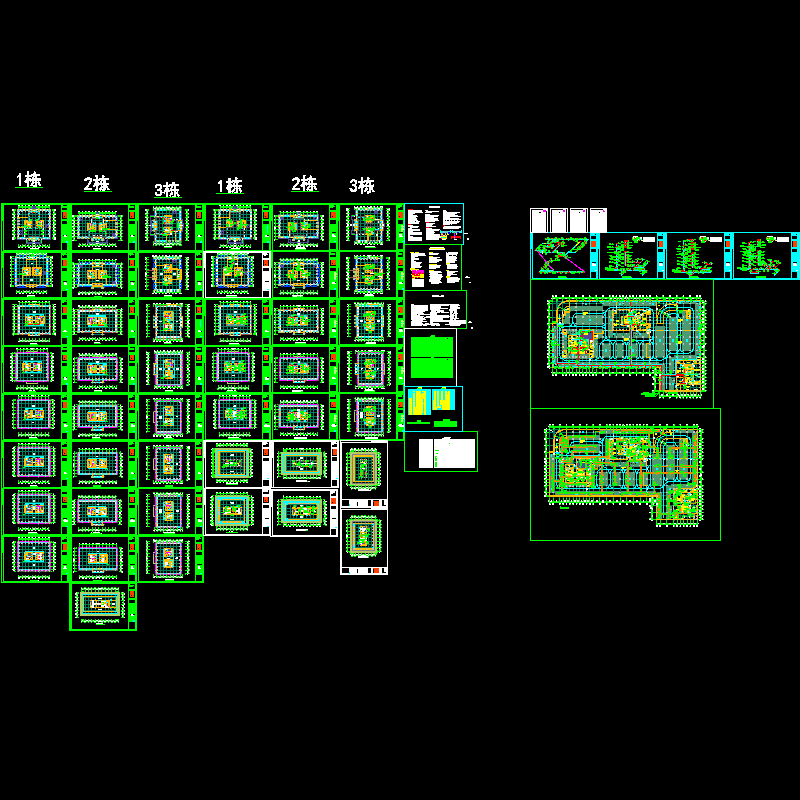

编制于2012年 图纸共58张。

采暖平面图

采暖系统图

平面图

屋顶层通风防排烟平面图

地下室采暖系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
